MONTAGE
MONTAGE DER FÜHRUNGSLEISTEN
Zuerst montieren Sie den Kasten an die Decke / Wand und anschließend die Führungsleisten.
Beim Model SCREEN LINE ist nur ein Model der Führungsleisten im Angebot enthalten, und zwar der
Typ GC20. Die Leiste wird mit gemäß der Bestellung vorgebohrten Öffnungen geliefert, und zwar von
der Front oder von der Seite.
Die Anordnung der Öffnungen ist jeweils wie folgt:
- die Randöffnungen befinden sich ca 10 cm vom Rand der Leiste entfernt
- dazwischen liegende Öffnungen befinden sich jeweils im Abstand von 50-80 cm gleichmäßig in der gesamten Länge
der Führungsleiste

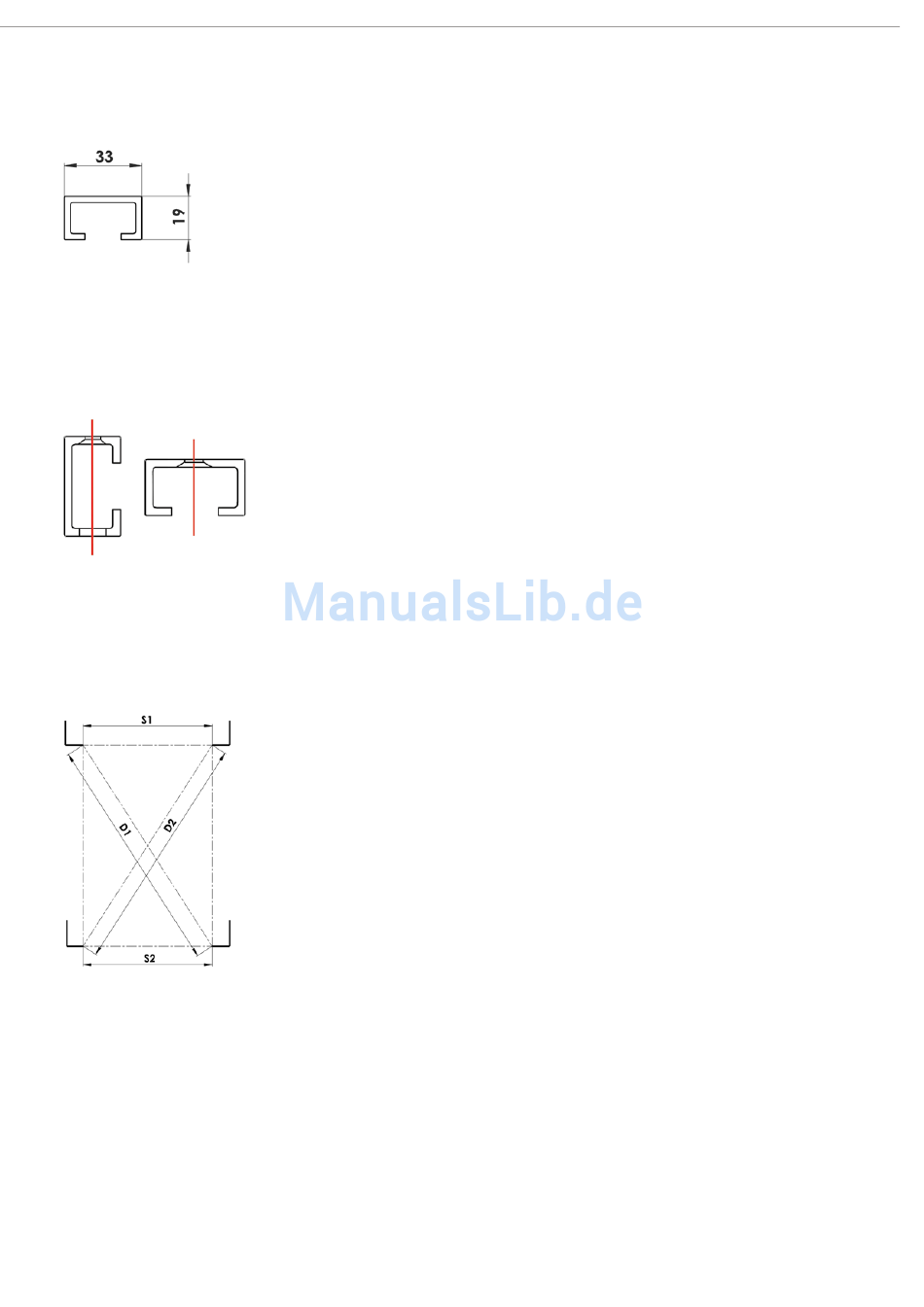

Zur Fertigstellung der Montage überprüfen Sie, ob die Führungsleisten parallel und rechtwinkelig sind. Dies kann man durch
die Messung von zwei Abständen „S1" und „S2" oder der Diagonalen „D1" und „D2" vornehmen. Die Abstände müssen gleich
sein bei ± 2mm. Die richtige Anordnung der Führungsleisten ist notwendig, um die richtige Funktion des Rollos zu gewährleis-
ten; sonst kann die Funktion gestört sein.
Die markierte rote Linie bezeichnet die vertikale Achse für die Montageschrauben. Verwen-
den Sie die ausgebohrten Führungsleisten als Schablone zur Übertragung der Position der
Öffnungen an die Wand des Fensterflügels.
Dann schrauben Sie mithilfe von für den Konstruktionstyp (Stahlkonstruktion, Zement,
Mauerwerk u.ä.) geeigneten Schaftschrauben und Einzelteilen die Führungsleisten an die
Wand. Für die frontale Montage der Führungsleiste werden werden selbstklebende Deckel
zur Abdeckung der Öffnungen der Befestigungsschrauben geliefert.
