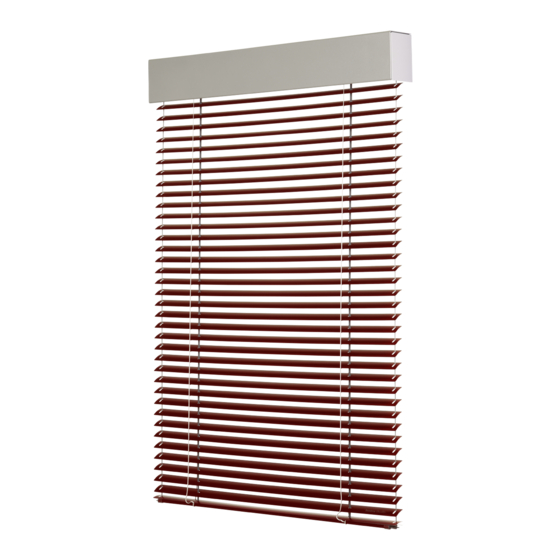

Isotra Cetta 50 Technisches Handbuch

Aussenjalousien
Vorschau ausblenden Andere Handbücher für Cetta 50:
Inhaltsverzeichnis

Werbung

Quicklinks

DE
TECHNISCHES HANDBUCH
AUSSENJALOUSIEN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isotra Cetta 50

Inhaltszusammenfassung für Isotra Cetta 50

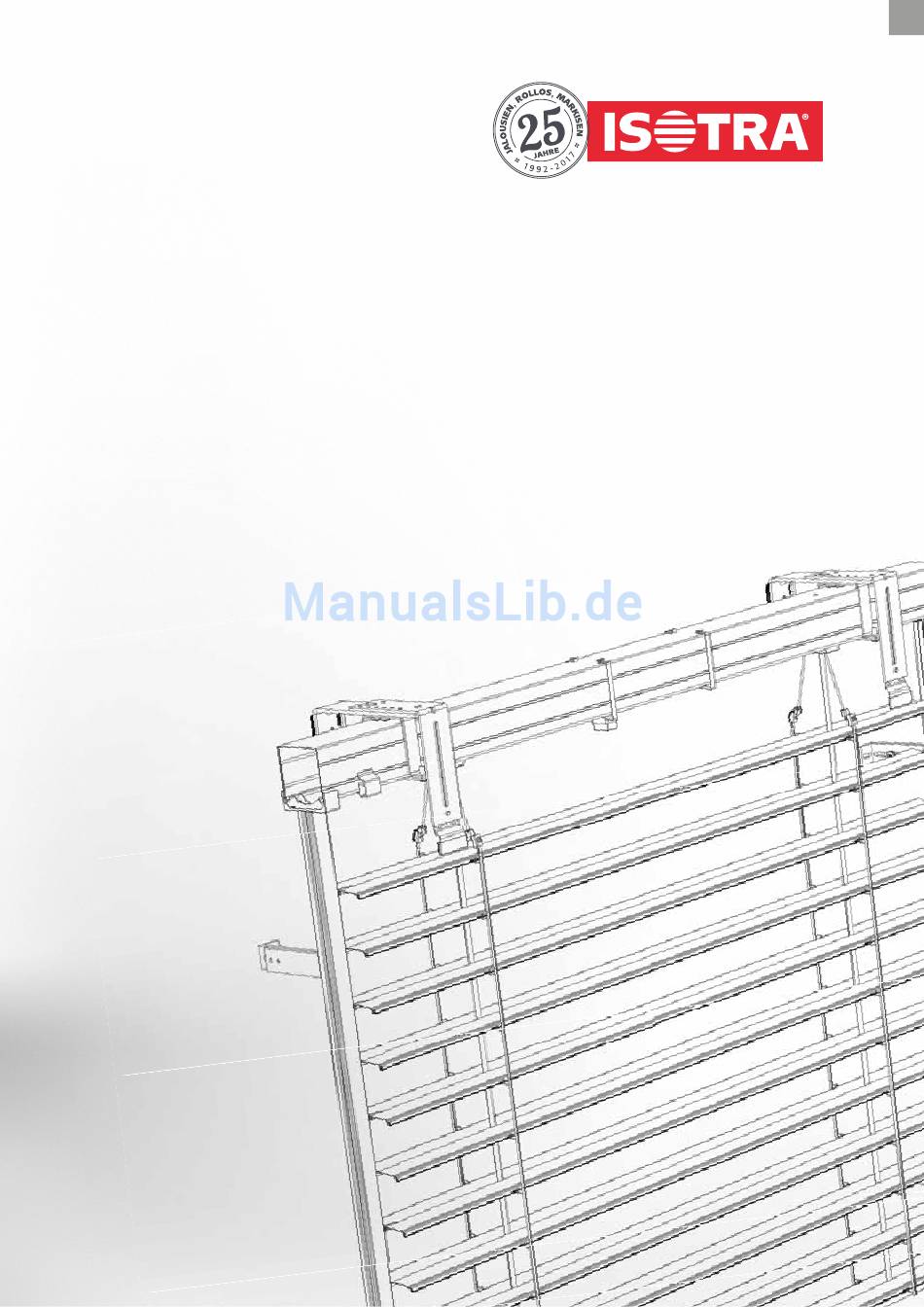

  • Seite 1 TECHNISCHES HANDBUCH AUSSENJALOUSIEN...

  • Seite 2: Inhaltsverzeichnis

    Betätigung - Kurbel Betätigung - Motor Marke mit langjähriger Tradition, unbegrenzte Investitionen in die eigene Entwicklung, Verwendung von Qualitätsmaterialien, technologische Reife, zuverlässige Arbeit von Hunderten von Mitarbeitern und viele andere Faktoren, die ein Ganzes bilden – das Endprodukt der Gesellschaft ISOTRA.

  • Seite 3: Produkt -Ce-Zeichen

    AUSSENJALOUSIEN Produkt -CE-Zeichen Alle Außenjalousien der Firma ISOTRA a.s. entsprechend dem Standard ČSN EN 13659+A1:2009. Mit dem CE-Zeichen sind alle Erzeugnisse versehen. ISOTRA a.s. Bílovecká 2411/1, 746 01 Opava EN 13659:2015 ZETTA 90 CPR 008/2017 Aussenjalousien Windbeständigkeit: 0 – 4 Der zusatzliche thermische Widerstand ΔR: 0,08 m2.K/W...
  • Seite 4 Setta 65 - Schiene Grundlegende Charakteristiken Eigenschaft Windbeständigkeit Breite der Bauöffnung L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 Norm EN/Beaufort 13659 Beaufort 13659...
  • Seite 5 AUSSENJALOUSIEN Zetta 70 - Seil Grundlegende Charakteristiken Eigenschaft Windbeständigkeit Breite der Bauöffnung L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000 Norm EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort Windbeständigkeitsklasse...

  • Seite 6: Grundlegende Technische Spezifikation

    Halterge- Motor- Führung Lamellen Jalousien wicht gewicht min. max. max. Schnur Kurbel Motor (Kg/m (Kg/m (Kg/ks) 6Nm (Kg) Cetta 50 400/600** 3150 3000 Seil/Führungsschiene 0,76 0,087 Cetta 60 Flexi 4000 4000 lanko / lišta 1,31 3,30 Cetta 65 6000* 4000 Seil/Führungsschiene...

  • Seite 7: Produkttoleranzen

    AUSSENJALOUSIEN PRODUKTTOLERANZEN Hersteller: ISOTRA a.s., Bílovecká 2411/1, 746 01 Opava, HR-Nr.: 47679191 Erzeugnis: AUSSENJALOUSIEN Diese Übersicht soll Ihnen helfen, zulässige Grenzmaße (Übereinstimmung/Nichtübereinstimmung) zu erkennen. Gleichzeitig soll Ihnen dieses Blatt bei der Argumentation gegen unberechtigte Kundenbeanstandungen behilflich sein. Außenjalousien setzen sich aus einer großen Anzahl von Metall- und Textilelementen mit verschiedenen Materialeigenschaften und Herstellungstoleranzen zusammen.

  • Seite 8: Berechnung Der Solarstrahlung Und Des Lichttransmissionsgrades

    30,00 W/(m Innenbeschattung G=(1/Ug+1/G2)-1 2,64 W/(m Berechnung g Außenverschattung: = τ *g+α *G/G2+τ *(1-g)*G/G Innenverschattung: = g(1-g*ρ -α *G/G Musterbeispiel der Berechnung Nr.1: Außenjalousie Isotra, silberne Farbe + doppeltes Klarglas Messwerte: Durchlässigkeit τ 0,00 ρ Reflexionsvermögen 0,55 α Absoprtionsvermögen 0,45...

  • Seite 9: Wärmeübertragungszahl

    +τ *(1-g)*G/G = 0*2,9+0,45*1,55/10+0*(1-0,76)*1,55/10 = 0,070 /g = 0,07/0,76 = 0,092 Musterbeispiel der Berechnung Nr. 2: Außenjalousie Isotra, silberne Farbe + doppeltes Klarglas, Winkel 45° Berechnung der Durchlässigkeit des Reflexionsvermögens und Absorptionsvermögens: = 0,65*0+0,15*0,45 = 0,07 Durchlässigkeit: τ = 0,65*τ...

  • Seite 10: Aufwicklungshöhe

    Zetta 70 Zetta 90 Titan 90 (Motorbetätigung) Anm.: Bei motorisch gesteuerten Jalousien wird die Pakethöhe um + 20 mm geändert (bei Cetta 50 mit Oberschiene 40x40 um +40 mm). Hinweis: Garantierte Maximalhöhe der Jalousie Cetta 50 mit Oberschiene 40x40: 3000 mm...

  • Seite 11: Cetta

    AUSSENJALOUSIEN Cetta 50 Geeignet für die Verschatung kleinerer Räume ▲ Innenraummontage möglich ▲ Elektrische Betätigungsmöglichkeit ▲...

  • Seite 12: Cetta 50 - Schnur

    Cetta 50 - Schnur Grundlegende Produktspezifikation P 530 P 528 P 241 P 225/1 P 514 P 526 P 227 IL 126/1 P 531 P 505 P 529/1 P 532 P 506 YX 00041 P 509/1 P 527 P 502/1...
  • Seite 13 AUSSENJALOUSIEN Cetta 50 - Schnur (2-00152-5001) Position Bezeichnung Abkürzung Zeichnungsnummer Oberschiene 40x40 P 528 6-001277-xxxx Unterschiene - 50 mm P 508 6-001230-xxxx Lagerbock C50 P 225/1 2-00365-0000 Anschlagläufer 40x40 P 241 2-00049-0000 Getriebe 40x40 - Kunststoff - Schnur P 227...

  • Seite 14: Cetta 50 - Kurbel

    P 509/1 P 529/1 P 150/1 SK 52 P 531 P 506 P 502/1 P 508 CETTA 50 - KURBEL 2-00151-XXXX-H P 525/1 CETTA 50 - KLIKA 2-00151-XXXX-H Betätigung - Kurbel, Kanal 56x58 P 001/1 P 001/2 P 041 P 025/35...
  • Seite 15 AUSSENJALOUSIEN Cetta 50 - Kurbel (2-00151-5001) Position Bezeichnung Abkürzung Zeichnungsnummer Oberschiene, Fe 56x58 P 001/1 3-00166-PU22 Oberschiene, Al 58x60 P 001/2 7-301180-0000 Anschlagläufer 56x58 P 041 2-00048-9004 Lagerbock C35/C50 P 025/35 2-01100-9004 Kunstoffgetriebe vierkantig - STS P 045/4 6-008115-0000 Kunstoffgetriebe 8-mm vierkantig 14 mm Ausgabe, 46 mm...

  • Seite 16: Cetta 50 - Motor

    P 529/1 P 505 P 531 P 509/1 P 506 P 502/1 P 508 P 525/1 CETTA 50 - MOTOR 2-00301-XXXX-J CETTA 50 - MOTOR 2-00301-XXXX-J Betätigung - Motor, Kanal 56x58 P 001/1 221, 222 P 001/2 P 073 P 313...
  • Seite 17 AUSSENJALOUSIEN Cetta 50 - Motor (2-00301-5001) Position Bezeichnung Abkürzung Zeichnungsnummer Oberschiene, Fe 56x58 P 001/1 3-00166-PU22 Oberschiene, Al 58x60 P 001/2 7-301180-0000 Lagerbock C35/C50 P 025/35 2-01100-9004 Motoren (SOMFY) P 073 2-00512-0000 Motoren (GEIGER) P 093 2-00572-000 Motoren (ELERO) P 096...

  • Seite 18: Schema Der Aussenjalousi Cetta

    SCHEMA DER AUSSENJALOUSI CETTA 50 HORIZONTALSCHNITT KURBELBETäTIGUNG...
  • Seite 19 AUSSENJALOUSIEN SCHEMA DER AUSSENJALOUSI CETTA 50 VERTIKALSCHNITT KURBELBETäTIGUNG...
  • Seite 20 SCHEMA DER AUSSENJALOUSI CETTA 50 VERTIKALSCHNITT STEUERENDLOSSCHNUR...

  • Seite 21: Cetta 65, 80, 80 Slim, 80 Flexi

    AUSSENJALOUSIEN Cetta 65, 80, 80 Slim, 60 Flexi, 80 Flexi Unterschiene aus extrudiertem Aluminium ▲ Höhere Lamellensteifigkeit ▲ Elektrische Betätigungsmöglichkeit ▲ Slim - die niedrige Höhe des Jalousiepaketts - ▲ spezifisches Zusammenlegen der Lamellen...

  • Seite 22: Cetta 65, 80 - Kurbel

    6 x 0,28 Farbe Standard: Standard: eloxiertes Anhand aktuelles Muster- grau Grundausführung grau grau Verzinktes Blech Aluminium buchs von ISOTRA a.s. schwarz - Elox schwarz schwarz Sonstige RAL im Spritzfarbe , Sonstige RAL im Spritzfarbe, Lackiert in RAL DECORAL* DECORAL* Farben, DECORAL* Spezifikation Cetta 80 Seitenführung...
  • Seite 23 AUSSENJALOUSIEN Cetta 65, Cetta 80 Kurbel (2-00171-XXXX) Position Bezeichnung Abkürzung Zeichnungsnummer 10-18 Oberschiene, Fe 56x58 P 001/1 3-00166-PU22 10-18 Oberschiene, Al 58x60 P 001/2 3-00166-PU22 10-18 Anschlagläufer 56x58 P 041 2-00048-0000 10-18 Getriebe P 045/9 6-010260-0000 10-18 Kunststoffgetriebe 6mm sechskantig P 045/6 6-013233-0000 10-18...

  • Seite 24: Cetta 65, 80 - Motor

    Anhand aktuelles grau Standard: grau grau verzinktes Blech eloxiertes Aluminium Musterbuchs von Elox schwarz schwarz Natur-Alu-Profil Sonstiges in ISOTRA a.s. Sonstiges in Sonstiges in RAL- Spritzfarbe, RAL- Spritzfarbe , RAL- Spritzfarbe, DECORAL* DECORAL* DECORAL* Spezifikation Cetta 80 Seitenführung Oberschiene Unterschiene Lamelle...
  • Seite 25 AUSSENJALOUSIEN Cetta 65, Cetta 80 Motor (2-00172-XXXX) Position Bezeichnung Abkürzung Zeichnungsnummer 10-18 Oberschiene 56x58 Fe P 001/1 3-00166-PU22 10-18 Oberschiene 58x60 Al P 001/2 7-301180-0000 10-18 Motoren (ELERO) P 096 2-00648-0000 10-18 Motoren (SOMFY) P 073 2-00512-0000 10-18 Motoren (GEIGER) P 093 2-00572-0000 10-18...

  • Seite 26: Cetta 60 Flexi

    Cetta 60 Flexi Grundlegende Produktspezifikation 10-18 10-18 P 001/1 P 001/2 10-18 P 041 P 025/31 P 023/1 P 002/7 221, 222 P 002/8 P 056/2 P 313 P 077 10-18 10-18 P 006 P 045/9 P 045/5 P 045/6 10-18 O 105 P 046...
  • Seite 27 Blech eloxiertes Aluminium Musterbuchs von Elox schwarz schwarz Sonstiges in RAL- Spritzfarbe, DECORAL* Sonstiges in RAL- Spritzfarbe ISOTRA a.s. Sonstiges in , DECORAL* RAL- Spritzfarbe, DECORAL* Atypische Ausführungen werden nicht hergestellt. Breite (mm) Höhe (mm) garantierte Fläche (m Standardmaße...

  • Seite 28: Cetta 80 Flexi

    Cetta 80 Flexi Grundlegende Produktspezifikation P 001/1 10-18 P 001/2 P 041 10-18 P 025/31 P 023/1 P 002/7 221, 222 P 002/8 P 313 P 077 P 056/2 10-18 10-18 P 006 P 045/9 P 045/5 P 045/6 10-18 O 118 P 046 P 046/2...
  • Seite 29 Standard: grau grau verzinktes Blech eloxiertes Aluminium Musterbuchs von Elox schwarz Sonstiges in RAL- Spritzfarbe, Sonstiges in RAL- Spritzfarbe ISOTRA a.s. Sonstiges in DECORAL* , DECORAL* RAL- Spritzfarbe, DECORAL* Cetta 80 Flexi - Kurbel (2-00135-XXXX) Position Bezeichnung Abkürzung Zeichnungsnummer Oberschiene 56x58 Fe...

  • Seite 30: Schema Der Aussenjalousie Cetta 80, Cetta

    SCHEMA DER AUSSENJALOUSIE CETTA 80, CETTA 65 VERTIKALSCHNITT KURBELBETäTIGUNG Lamellenführung in der Führungsschiene.

  • Seite 31: Schema Der Aussenjalousi Cetta 80, Cetta

    AUSSENJALOUSIEN SCHEMA DER AUSSENJALOUSI CETTA 80, CETTA 65 VERTIKALSCHNITT KURBELBETäTIGUNG Lamellenführung durch das Stahlseil.
  • Seite 32 SCHÉMA VENKOVNÍ ŽALUZIE CETTA 65 SCHEMA DER AUSSENJALOUSIE CETTA 65 HORIZONTÁLNÍ ŘEZ OVLÁDÁNÍ MOTOREM STRANA HORIZONTALSCHNITT MOTORBETäTIGUNG ABSTAND DER FÜHRUNGSLEISTE...

  • Seite 33: Setta

    AUSSENJALOUSIEN Setta 65, 90 Elegante „S-Lamellenform“ ▲ Unterschiene aus extrudiertem Aluminium ▲ Elektrosteuerungsmöglichkeit ▲ Thermoregulationseffekt ▲ Eingepresstes Gummi über die gesamte Lamellenbreite ▲...

  • Seite 34: Setta 65, 90 - Kurbel

    Standard: grau grau grau verzinktes Blech eloxiertes Aluminium Musterbuchs von Elox schwarz schwarz schwarz Natur-Alu-Profil Sonstiges in ISOTRA a.s. Sonstiges in RAL- Spritzfarbe, RAL- Spritzfarbe, Sonstiges in RAL- Spritzfarbe, DECORAL* DECORAL* DECORAL* Spezifikation Setta 90 Seitenführung Oberschiene Unterschiene Lamelle Leiterkordel...
  • Seite 35 AUSSENJALOUSIEN Setta 65 - Kurbel (2-00812-XXXX) Position Bezeichnung Abkürzung Zeichnungsnummer 10-18 Oberschiene Fe P 001/1 3-00166-PU22 10-18 Oberschiene P 001/2 7-301180-0000 10-18 Lager C80/C65/S65/Z70 P 025/31 2-01098-9004 10-18 Lager Z90 / S90 P 025/32 2-01099-9004 10-18 Welle P 006 7-300198-0000 10-18 Anschlagläufer 56x58 P 041...

  • Seite 36: Setta 65, 90 - Motor

    Anhand aktuelles Standard: grau grau grau verzinktes Blech eloxiertes Aluminium Musterbuchs von Elox schwarz schwarz schwarz Natur-Alu-Profil ISOTRA a.s. Sonstiges in RAL- Sonstiges in RAL- Sonstiges in RAL- Spritzfarbe Spritzfarbe Spritzfarbe Spezifikation Setta 90 Seitenführung Oberschiene Unterschiene Lamelle Leiterkordel Texband Montage Führungsschiene...
  • Seite 37 AUSSENJALOUSIEN Setta 65,90 - Motor (2-00813-XXXX) Position Bezeichnung Abkürzung Zeichnungsnummer 10-18 Oberschiene Fe P 001/1 3-00166-PU22 10-18 Oberschiene P 001/2 7-301180-0000 10-18 Lager C80/C65/S65/Z70 P 025/31 2-01098-9004 10-18 Lager Z90 / S90 P 025/32 2-01099-9004 10-18 Welle P 006 7-300198-0000 10-18 Motoren (ELERO) P 096...
  • Seite 38 SCHÉMA VENKOVNÍ ŽALUZIE SETTA 65/90 VERTIKÁLNÍ ŘEZ OVLÁDÁNÍ KLIKOU STRANA 32 SCHEMA DER AUSSENJALOUSIE SETTA 65/90 VERTIKALSCHNITT KURBELBETäTIGUNG Lamellenführung in der Führungsschiene. min. 133 (65)

  • Seite 39: Schema Der Aussenjalousie Setta

    AUSSENJALOUSIEN SCHEMA DER AUSSENJALOUSIE SETTA 65/90 VERTIKALSCHNITT KURBELBETäTIGUNG Lamellenführung durch das Stahlseil. min. 133 (65)
  • Seite 40 SCHEMA DER AUSSENJALOUSIE SETTA 65/90 VERTIKALSCHNITT MOTORBETäTIGUNG Lamellenführung in der Führungsschiene.

  • Seite 41: Schema Der Aussenjalousie

    AUSSENJALOUSIEN SCHEMA DER AUSSENJALOUSIE 65/90 VERTIKALSCHNITT MOTORBETäTIGUNG Lamellenführung durch das Stahlseil. min. 133 (65)
  • Seite 42 SCHEMA DER AUSSENJALOUSIE SETTA 65/90 HORIZONTALSCHNITT MOTORBETäTIGUNG Abstand der Führungsschiene...

  • Seite 43: Zetta

    AUSSENJALOUSIEN Zetta 70, 90 Hoher Verfinsterungsgrad ▲ Thermoregelungs-sowie Schutzeffekt ▲ Senkung des Außengeräuschpegels ▲ Unterschiene aus extrudiertem Aluminium ▲ Elektrische Betätigungsmöglichkeit ▲ Eingepresstes Gummi über die gesamte Lamellenbreite ▲...

  • Seite 44: Zetta 70, 90 - Kurbel

    Anhand aktuelles Standard: grau grau grau Verzinktes Blech Aluminium Musterbuchs von elox schwarz schwarz schwarz Sonstige RAL im ISOTRA a.s. Sonstige RAL im Spritzfarbe, Spritzfarbe, Sonstige RAL im Spritzfarbe, DECORAL* DECORAL* DECORAL* Spezifikation Zetta 90 Seitenführung Oberschiene Unterschiene Lamelle Leiterkordel...
  • Seite 45 AUSSENJALOUSIEN Zetta 70,90 - Kurbel (2-00157-7001/9001) Position Bezeichnung Abkürzung Zeichnungsnummer 10-18 Oberschiene Fe P 001/1 3-00166-PU22 10-18 Oberschiene P 001/2 7-301180-0000 10-18 Lager C80/C65/S65/Z70 P 025/31 2-01098-9004 10-18 Lager Z90 / S90 P 025/32 2-01099-9004 10-18 Welle P 006 7-300198-0000 10-18 Anschlagläufer 56x58 P 041...

  • Seite 46: Zetta 70, 90 - Motor

    Standard: eloxiertes Anhand aktuelles Standard: grau grau Verzinktes Blech Aluminium Musterbuchs von elox schwarz schwarz Sonstige RAL im ISOTRA a.s. Sonstige RAL im Spritzfarbe, Spritzfarbe, Sonstige RAL im Spritzfarbe, DECORAL* DECORAL* DECORAL* Spezifikation Zetta 90 Seitenführung Oberschiene Unterschiene Lamelle Leiterkordel...
  • Seite 47 AUSSENJALOUSIEN Zetta 70,90 - Motor (2-00158-7001/9001) Position Bezeichnung Abkürzung Zeichnungsnummer 10-18 Oberschiene Fe P 001/1 3-00166-PU22 10-18 Oberschiene P 001/2 7-301180-000 10-18 Lager C80/C65/S65/Z70 P 025/31 2-01098-9004 10-18 Lager Z90 / S90 P 025/32 2-01099-9004 10-18 Welle P 006 7-300198-0000 10-18 Motoren (ELERO) P 096...

  • Seite 48: Schema Der Aussenjalousie Zetta 70, Zetta

    SCHEMA DER AUSSENJALOUSIE ZETTA 70, ZETTA 90 VERTIKALSCHNITT KURBELBETäTIGUNG Lamellenführung in der Führungsschiene - mit Erweiterung...
  • Seite 49 AUSSENJALOUSIEN SCHEMA DER AUSSENJALOUSIE ZETTA 70, ZETTA 90 VERTIKALSCHNITT KURBELBETäTIGUNG Lamellenführung in der Führungsschiene...
  • Seite 50 SCHEMA DER AUSSENJALOUSIE ZETTA 70, ZETTA 90 VERTIKALSCHNITT KURBELBETäTIGUNG Lamellenführung in der Führungsschiene - mit Erweiterung.
  • Seite 51 AUSSENJALOUSIEN SCHEMA DER AUSSENJALOUSIE ZETTA 70, ZETTA 90 VERTIKALSCHNITT KURBELBETäTIGUNG Lamellenführung durch das Stahlseil min. 133 90 (70)
  • Seite 52 SCHEMA DER AUSSENJALOUSIE ZETTA 70, ZETTA 90 HORIZONTALSCHNITT KURBELBETäTIGUNG ABSTAND DER FÜHRUNGSSCHIENE...
  • Seite 53 AUSSENJALOUSIEN SCHEMA DER AUSSENJALOUSIE ZETTA 70, ZETTA 90 HORIZONTALSCHNITT KURBELBETäTIGUNG Lamellenführung in der doppelten Führungsschiene.
  • Seite 54 SCHEMA DER AUSSENJALOUSIE ZETTA 70, ZETTA 90 VERTIKALSCHNITT MOTORBETäTIGUNG Lamellenführung durch das Stahlseil min. 133 (70)

  • Seite 55: Schema Der Aussenjalousie Zetta

    AUSSENJALOUSIEN SCHEMA DER AUSSENJALOUSIE ZETTA 70/90 HORIZONTALSCHNITT MOTORBETäTIGUNG ABSTAND DER FÜHRUNGSSCHIENE...

  • Seite 56: Die Form Der Lamellen Der Aussenjalousien

    Die Form der Lamellen der Aussenjalousien Cetta 50 Cetta 60 Flexi Cetta 65 Cetta 80 + Cetta 80 Slim LAMELA 60 FLEX P 316 3-03195-XXXX-0 LAMELA 60 FLEX P 316 3-03195-XXXX-0 Cetta 80 Flexi Setta 65 Setta 90 Zetta 70...
  • Seite 57 AUSSENJALOUSIEN Lamelle C50 - komplett 2-01072-XXXX-0 P 529 Cetta 50 Posi- Zeichnungs- Bezeichnung Abkürzung tion nummer Lamelle Al P 529 2-01072-XXXX-0 Kunststofföse P 506 2-01072-XXXX-0 Führungsbolzen P 033/1 2-01072-XXXX-0 L+R (Kunststoff ) P 529 Führungsbolzen P 033/21 2-01072-XXXX-0 links (Metall) Führungsbolzen...
  • Seite 58 Lamelle C80 - komplett 2-01056-XXXX-0 Cetta 80 O 103 Posi- Abkür- Zeichnungs- Bezeichnung tion zung nummer Lamelle Al O 103 2-01056-XXXX-0 Kunststofföse P 075/1 2-01056-XXXX-0 - Slim Führungsbolzen pro lamelu “C” L+R P 033/2 2-01056-XXXX-0 (Kunststoff ) Führungsbolzen pro P 075/1 lamelu “C”...
  • Seite 59 P 033/1 AUSSENJALOUSIEN P 033/31 P 033/32 O 101 Lamelle S65 - komplett 2-00687-XXXX-B P 033/1 P 033/31 P 033/32 Setta 65 O 101 Posi- Abkür- Zeichnungs- Bezeichnung tion zung nummer P 200 P 199 Lamelle Al O 101 2-00687-XXXX-B Dichtlippe P 199 2-00687-XXXX-B...
  • Seite 60 Lamelle Z70 - komplett 2-00515-XXXX-E Zetta 70 P 033/1 P 033/31 Posi- Abkür- Zeichnungs- Bezeichnung P 033/32 tion zung nummer O 101 Lamelle Al O 101 2-00515-XXXX-E Dichtlippe P 199 2-00515-XXXX-E P 199 Verbindungshaken P 200 2-00515-XXXX-E Führungsbolzen P 033/1 2-00515-XXXX-E L+R (Kunststoff ) Führungsbolzen...
  • Seite 61 AUSSENJALOUSIEN Typen der Führungen für durch Führungsschienen geführte Jalousien Metallnippel Kunststoffnippel “C” “C” “Z” “Z” “eben”...

  • Seite 62: Betätigung

    Betätigung - Cetta, Setta, Zetta Kurbel (2-00339-0000) Die Betätigung dient zum Herausziehen und Herunterziehen der Jalousie und zum Einstellen der Lamellen. Die Dehnung des Stangenmechanismus ins Interieur wird im Winkel 45° und 90° mittels der Durchführung und 6-kant oder 4-Kant Stange durchgeführt.
  • Seite 63 P 045/9 6-010260-0000 PROSÍM O ZASLÁNÍ OBRÁZKU Převodovka P 045/9 (6-010260) Kunststoffgetriebe mit Sechskantöffnung Getriebe mit Sechskantöffnung verlängert (STS) (Cetta 35, Cetta 50) P045/4 (6-008115) P 517/2 (6-001250-0002) Getriebe mit Sechskantöffnung für die Kurbelbetätigung Getriebe Überlappung (Cetta 35, Cetta 50) P228 (2-00132) Getriebe für die Schnurbetätigung...

  • Seite 64: Sicherheitshinweise

    Schema der Getriebeverschiebung "0" - (0 - ∞) + (0 - 90) Die Getriebeposition (mögliche Verschiebung) in Oberschiene hängt vom jeweiligen Bestückung des Fensterrahmens, der Leibung ab. Die Getriebeachse ist der Abstand der Achse der Getriebemitte vom Außenrand der Oberschiene, gegebenenfalls vom Außenrand der Lamelle bei der Stahlseilführung.

  • Seite 65: Betätigung - Motor

    AUSSENJALOUSIEN Motorbetätigung Motorbetätigung Motorische Betätigung dient zum Hochziehen und Herunterfahren der Jalousie und zur Lamelleneinstellung. Motorische Betätigung ermöglicht die Wahl der Betätigung mithilfe des Sensors Sonne/Wind, des Fernreglers oder Schalters. In Abhängigkeit von den Maßen der Jalousie kann mit einem Motor eine oder mehr Jalousien gleichzeitig betätigt werden. Motortypen Bezeichnung Abkürzung...
  • Seite 66 Motorbetätigung Motorschaltplan RTS Motorschaltplan/IO Motor 1 - blau 1 - neutral (N) 1 - neutral (N) 2 - schwarz 2 - Phaseleiter (nach oben) 2 - Außenleiter (L) 3 - braun 3 - Phaseleiter (hinunter) 3 - unverbundenen PE - gelbgrüne PE - Schutzleiter 4 - Schutzleiter (PE) Parameter...
  • Seite 67 AUSSENJALOUSIEN Korrektur der Einstellung Bei der Einstellung der Endposition wird der Motor an den Drehzahlen eingestellt. Wenn die Endposition nicht korrekt eingestellt ist, gege- benenfalls sofern dank umgebender Einflüsse und der Reibungszunahme das Verhalten der Jalousie und dadurch auch die Endposition der unteren Schiene geändert wurde, muss die erwünschte Endposition erneut eingestellt werden, und zwar anhand der vorangehenden Besch- reibung.

  • Seite 68: Führung

    Führung durch das Seil Typen der Führungen für seilgeführte Jalousien (Cetta 35, Cetta 50, Cetta 65, Cetta 80, Cetta 80-Flexi, Setta 65, Setta 90, Zetta 70, Zetta 90) Seilführung eckig, 39 - 60 mm P 031 (2-00195) Seilführung eckig, 25 - 46 mm P 031/6 (2-00822) Seilführung eckig, 83 - 104 mm P 031/2 (2-00136)

  • Seite 69: Anschlusskabel - Methoden Der Klemm

    AUSSENJALOUSIEN Anschlusskabel – Methoden der Klemm Kanal 56 x 58 Kanal 40x40 NAPÍNÁNÍ LANKA...
  • Seite 70 Seilhalter Fe P002/7 (2-01128) Seilhalter Al P002/8 (2-01294) (für Oberschiene 56x58) (für Oberschiene 58x60) Oberschienenhalter Fe - Seil (2-00685) (für Oberschiene 56x58) Führung P534/1 (7-301796) Abschluss mit dem Halter (2-00684) für die negative (-) Achse (-10 ≥ -32) für die positive (+) Achse (+11 ≥ +32) Laschbolzen P507 (6-001229) für das Seil P 501 (2,2 mm) (C50)

  • Seite 71: Führung Mit Der Führungsleiste

    AUSSENJALOUSIEN Führung mit der Führungsleiste Führungsleiste gültig für: Cetta 50, Cetta 60 Flexi, Cetta 65, Cetta 80, Cetta 80-Slim, Cetta 80-Flexi, Zetta 70, Zetta 90, Setta 65, Setta 90 P 018/2 P 018/10 P 016/1 P 017/1 P 018/7 P 017/7...
  • Seite 72 Führungsleiste einfach P 018/2 (7-302122) Führungsleiste einfach P 018/10 (7-302363) Für Montage in die Leibung Für Montage in die Leibung (ohne Verwendung (ohne Verwendung der Austragsvorrichtung) der Austragsvorrichtung) Verschluss P002/41 (2-00588) Hänger der oberen Leiste mit dem Führungsleiste selbsttragend P 016/1 der Führungsleiste P016/1 Halter P002/4 der Führungsleiste P016/1 (7-302121)
  • Seite 73 AUSSENJALOUSIEN Führungsschiene rund einseitig P018/7 (7-302154) Führungsschiene rund beiderseitig P017/7 (7-302155) Führungsleiste P 018/31 (7-302234) Führungsleiste P 018/51 (7-301781, Al) mit verputzbarer Einlage P 018/3 (3-01418) mit verputzbarer Einlage P 018/5 (7-301782, PVC) P 018/31 29±1 P 018/3 23±1 23+1 Die unterputz Führungsschiene ist auf zwei Teile geschnitten (300mm von oberer Kante) und ist mit Keder verbunden.

  • Seite 74: Halter Der Führungsschienen

    Halter der Führungsschienen Für die Führungsschiene P 017/1, P 018/10 P 021/11 35 - 37,5 P 021 55 - 74 P 021/1 75 - 102 P 021/2 103 - 154 Führungsschienenhalter teleskopisch P021/3 (2-00401) Führungsschienenhalter teleskopisch P021/4 (2-00402) für die Führungsschiene P 017/1, P 017/5, P 018/10, P 018/4 für die Führungsschiene P 017/1, P 017/5, P 018/10, P 018/4 DRŽÁKY 2-00557-XXXX-E...
  • Seite 75 AUSSENJALOUSIEN Halter der Führungsschienen Führungsschienenhalter teleskopisch P050/01 (2-01027), P050/02 (2-01028), P050/03 (2-01029) für die Führungsleiste P017/1 und P018/10 20,5 P 050/01 50 - 60 0,15 12,5 0,05 P 050/02 60 - 70 10,0 050/02 P 050/03 70 - 90 P 050/03 20,5 Führungsschienenhalter teleskopisch P050/04 (2-01030), P050/05 (2-01031), P050/06 (2-01032), P050/07 (2-01033), P050/08 (2-01034), P050/09 (2-01035), P050/10 (2-01036) für die Führungsleiste P017/1 und P018/10...
  • Seite 76 Führungsschienenhalter Führungsschienenhalter, eckig außen 70 -80 P 098/0 (2-01150-XXXX-0) Nach der Herausziehung von 70 mm ist die ausgemessene Jalousiebreite um 39 mm größer. Bei jeder Herausziehung um 1mm, ist die Breite auch um 1mm größer. PRO VYSUNUTÍ 70mm JE VYMĚŘOVÁNA ŠÍŘKA ŽALUZIE (SZ) VĚTŠÍ O 39mm. S KAŽDÝM DALŠÍM VYSUNUTÍM O 1mm SE ŠÍŘKA TAKY ZVĚTŠÍ...
  • Seite 77 AUSSENJALOUSIEN Führungsschienenhalter, eckig außen 100 – 140 P 098/2 (2-01152-XXXX-0) Nach der Herausziehung von 100 mm ist die ausgemessene Jalousiebreite um 69 mm größer. Bei jeder Herausziehung um 1mm, ist die Breite auch um 1mm größer. PRO VYSUNUTÍ 100mm JE VYMĚŘOVÁNA ŠÍŘKA ŽALUZIE (SZ) VĚTŠÍ O 69mm. S KAŽDÝM DALŠÍM VYSUNUTÍM O 1mm SE ŠÍŘKA TAKY ZVĚTŠÍ...
  • Seite 78 Führungsschienenhalter, eckig innen 56 - 77 P 099/1 (2-01155-XXXX-0) Nach der Herausziehung von 56 mm ist die ausgemessene Jalousiebreite um 87 mm kurzer. Bei jeder Herausziehung um 1mm, ist die Breite auch um 1mm kurzer. PRO VYSUNUTÍ 56mm JE VYMĚŘOVÁNA ŠÍŘKA ŽALUZIE (SZ) KRATŠÍ O 87mm. S KAŽDÝM DALŠÍM VYSUNUTÍM O 1mm SE ŠÍŘKA TAKY ZKRÁTÍ...
  • Seite 79 AUSSENJALOUSIEN Ausmessung der Eckhalter Ausmessung - Steil ANGEGEBENE BREITE (SZ) GEMESSENE BREITE (SV) OS-27,5 OS+27,5 ANGEGEBENE BREITE (SZ) SZ=SV+(OS-27,5) SZ=SV-(OS+27,5) OS-27,5 GEMESSENE BREITE (SV) OS+27,5 SZ=SV-(OS+27,5) SZ=SV+(OS-27,5) Ausmessung - Schien ANGEGEBENE BREITE (SZ) OS-31 GEMESSENE BREITE (SV) OS+31 ANGEGEBENE BREITE (SZ) SZ=SV-(OS+31) OS-31 SZ=SV+(OS-31)
  • Seite 80 Abstand der Führung- Typ des Halters der Führunsleiste sleiste vom Fensterrah- Führungsschiene men ( mm) Fuhrungsschienenhalter, 55 - 74 mm P021 (2-00050) 55 - 74 P 017/1, P 018/10 Fuhrungsschienenhalter, 75 - 102 mm P021/1 (2-00051) 75 - 102 P 017/1, P 018/10 Fuhrungsschienenhalter, 103 - 154 mm P021/2 (2-00052) 103 - 154 P 017/1, P 018/10...

  • Seite 81: Halter Für Außenjalousien

    AUSSENJALOUSIEN Halter für Aussenjalousien Deckenaufhänger für C50 P 512/4 (2-00793) Halter fest für C50 (für Oberschiene 40 x 40) P 512 (2-00057) (für Oberschiene 40 x 40) Halter fest für C50 mit Abdeckblenden Aufhänger seitlich für C50 P 513 (6-001244) P 512/5 (6-012663) (für Oberschiene 40 x 40) (für Oberschiene 40 x 40)
  • Seite 82 Oberschienenhalter Fe Oberschienenhalter Al P 002 (2-00038) P 002/1 (2-00160) (für Oberschiene 56 x 58) (für Oberschiene 58 x 60) Oberschienenhalter Fe Click P 002/3 (6-012663) (für Oberschiene 56 x 58)
  • Seite 83 AUSSENJALOUSIEN Halter fest (Innenaufhänger Fe Click) 132 mm Halter einstellbar (Innenaufhänger Fe Click) 107 - 164 mm P 009 (2-00403) P 009/1 (2-00404) (für Oberschiene 56 x 58) (für Oberschiene 56 x 58) Halter einstellbar (Innenaufhänger Fe Click) 164 - 225 mm Doppelhalter mechanisch - verstellbar fest 132,5 mm P 009/2 (2-00405) P 009/20 (2-01393)
  • Seite 84 Halter fest (Innenaufhänger Fe) 132 mm Halter einstellbar (Innenaufhänger Fe) 107 - 164 mm P 010 (2-00353) P 010/1 (2-00354) (für Oberschiene 56 x 58) (für Oberschiene 56 x 58) Halter einstellbar (Innenaufhänger FE) 164 - 225 mm Doppelhalter - verstellbar fest 132,5 mm P 010/2 (2-00355) P 010/20 (2-01387) (für Oberschiene 56 x 58)
  • Seite 85 AUSSENJALOUSIEN Halter fest (Innenaufhänger Al) 132 mm Halter einstellbar (Innenaufhänger Al) 107 - 164 mm P 011 (2-00384) P 011/1 (2-00373) (für Oberschiene 58 x 60) (für Oberschiene 58 x 60) Halter einstellbar (Innenaufhänger Al) 164 - 225 mm Doppelhalter - verstellbar fest mit Al Halter 132,5 mm P 011/2 (2-00374) P 011/20 (2-01390) (für Oberschiene 58 x 60)
  • Seite 86 Halter KBT1-11 Halter mechanisch - KBT01 (105-180) Halter mechanisch - KBT02 (130-255) P008_KBT1 (6-010604-0001) P 008_KBT2 (6-010604-0002) (für Oberschiene 40 x 40) (für Oberschiene 56 x 58) KBT4/1 (B=116-169; A=147-524) KBT3/1 (B=116-169; A=147-524) KBT4/2 (B=170-227; A=147-524) KBT3/2 (B=170-227; A=147-524) (für Oberschiene 56 x 58) (für Oberschiene 56 x 58) KBT5/1 (B=135-190;...
  • Seite 87 AUSSENJALOUSIEN KBT7/11 (B=116-169; A=max. 524; A1=28-83) KBT8/1 (B=116-169; A=147-524) KBT7/12 (B=116-169; A=max. 524; A1=84-138) KBT8/2 (B=170-227; A=147-524) KBT7/13 (B=116-169; A=max. 524; A1=139-193) (für Oberschiene 56 x 58) KBT7/21 (B=170-227; A=max. 524; A1=28-83) KBT7/22 (B=170-227; A=max. 524; A1=84-138) KBT7/11 (B=170-227; A=max. 524; A1=139-193) (für Oberschiene 56 x 58) KBT10/1 (B=135-190;...
  • Seite 88 Verwendung der Halter für die jeweiligen Abdeckblenden Halter KBT Abdeckblenden KBT1 KBT2 KBT3 KBT4 KBT5 KBT6 für atypische Blendenlösungen KBT7 KBT8 T4u; T4u/x T4d; T4d/x KBT9 KBT10 KBT11 für atypische Blendenlösungen 164 - 223 Träger für Führungsschienen, doppelt - einstellbar, lang P 003/22 (2-01347-XXXX-0) NOSNÍK STAVITELNÝ...

  • Seite 89: Typen Von Abdeckblenden

    AUSSENJALOUSIEN Typen von Abdeckblenden Abdeckblenden Typ T1 Abdeckblenden Typ T2 3-01812-XXXX-C 3-00942-XXXX-C 2-00661-XXXX-C 3-01803-XXXX-D 3-01806-XXXX-D 3-00943-XXXX-D Abdeckblenden Typ T3 2-00662-XXXX-A 3-01804-XXXX-D 3-01807-XXXX-D 3-00944-XXXX-D Bemerkung: Dimensionstoleranz für Eingabewerte a, b, c, d = +/- 2 mm Bei der Realisierung der Aussenjalousien Cetta 80 Slim, Zetta 90, Setta 90 und Cetta 100 Flexi mit der Unterputzinstallation empfehlen wir die minimale Breite des Abdeckblech 140 mm.
  • Seite 90 Abdeckblenden Typ T4 3-01808-XXXX-D 3-01805-XXXX-D 3-00945-XXXX-D T4u/1 T4u/2 T4u/3 T4u/2 2-01051-XXXX-A T4u/1 2-01050-XXXX-A T4u/3 2-0105 2-00664-XXXX-A T4d/1 T4d/2 3-02448-XXXX-A T4d/2 3-02450-XXXX-A T4d/1 3-02449-XXXX-A 3-018 Bemerkung: Dimensionstoleranz für Eingabewerte a, b, c, d = +/- 2 mm Bei der Realisierung der Aussenjalousien Cetta 80 Slim, Zetta 90, Setta 90 und Cetta 100 Flexi mit der Unterputzinstallation empfehlen wir die minimale Breite des Abdeckblech 140 mm.
  • Seite 91 AUSSENJALOUSIEN Anzahl der Jalousienhalter laut Breite (mm) Jalousiebreite (mm) Stück bis 1599 von 1600 bis 2399 von 2400 bis 3199 von 3200 bis 4000 von 4001 bis 6000 Bei der Verteilung der Halter ist folgendes in Betracht zu ziehen: • Max. Abstand zwischen zwei Haltern •...

  • Seite 92: Ausmessung Und Montage

    AUSMESSUNG AUSMESSUNG EINER STANDARDJALOUSIE Die Breite sowie Höhe ist immer mindestens an drei Stellen zu messen. Das Fertigungsmaß der Jalousie ist immer der kleinste gemessene Wert. Grundsätzlich soll die Messung erst nach der Montage des Rahmens, bzw. des Fensters in die Bauöffnung erfolgen, wenn die Innen- sowie Aussenausmauerung und Fensterbänke fertiggestellt sind.

  • Seite 93: Ausmessung Der Gekoppelten Jalousie

    AUSSENJALOUSIEN Ausmessung der gekoppelten Jalousie Standards für die Anordnung des Zusatz-Führungsseils. STANDARDY ROZMÍSTĚNÍ PŘÍDAVNÉHO VODÍCÍHO LANKA...

  • Seite 94: Ablauf Der Standardmontage Der Außenjalousie

    Ablauf der Standardmontage der Außenjalousie Die Montage darf nur von einem qualifizierten Fachmitarbeiter durchgeführt werden! Aufbaureifheit für die Montage: - fertige Ausmauerung, durchgefärbte Fassade, fertige Fensterbänke außen KONTROLLE: - vor der Montage wird empfohlen, eine Kontrolle aller Teile bei der Wa- renanlieferung durchzuführen, dadurch werden eventuelle Probleme ver- mieden.
  • Seite 95 AUSSENJALOUSIEN...

  • Seite 97: Grundlegende Typen Der Montage

    AUSSENJALOUSIEN Grundlegende Typen der Montage Montage der Jalousie in eine bereitgestellte Schahcht Montage der Jalousie in die Fensterleibung an den Fensterrahmen (Decke/Wand) (Decke/Wand) Montage der Jalousie in die Fensterleibung Alle drei grundlegenden Montagearten können in drei Varianten erfolgen: an einen Erweiterungsprofil (Decke/Wand) a) Schutzkasten zuerkannt Montageablauf:...

  • Seite 98: Schrägjalousie-Seilspannung

    Schrägjalousie-Seilspannung Bei den Schrägjalousien ist es notwendig, die gehörige Seilspannung zu erzielen, damit es sich das Seil beim Herausziehen und Herunterz- iehen der Jalousie auf unerwünschte Weise nicht zu viel durchbiegt. Kürzere Seite verlangt keine extra Spannung, dies wird mitthilfe des üblichen Spannungsmechanismus durchgeführt. Stärke der Seilspan- nung beträgt ca.

  • Seite 99: Ausführungsvarianten

    AUSSENJALOUSIEN Ausführungsvarianten von Aussenjalousien DUO System ▲ Atypische Ausführung der Aussenjalousien ▲ Gekoppelte Jalousien ▲ Aussenjalousien mit zwei Kanäle übereinander ▲ Aussenjalousie Windstabil ▲ Solarstromversorgung von Außenjalousien ▲...

  • Seite 100: Ausführungsvarianten

    Ausführungsvarianten DUO System (Doppelneigung der Lamellen) Es gilt für die Kurbel-/Motorbetätigung: Cetta 65, Cetta 80, Cetta 80-Flexi Man kann den oberen Jalousieteil oder den unteren Jalousieteil geschlossen haben. Alle Lamellen können nicht auf einmal ganz geöffnet werden. Die unterschiedliche Neigung der Lamellen wird durch die Verkürzung der Leiter auf einer Seite erzielt. Außenseite Außenseite Außenseite...

  • Seite 101: Atypische Ausführung Der Außenjalousien

    AUSSENJALOUSIEN Ausführungsvarianten Atypische Ausführung der Außenjalousien Alle schrägen Anlagen ist es möglich durch Motor oder Kurbel zu betätigen, mit Beschränkung durch die Ausführung und den Winkel. Jalousien kann man nicht hochziehen. Jalousien kann man nicht hochziehen. Jalousien kann man nicht hochziehen. Jalousien kann man nicht hochziehen.

  • Seite 102: Verbundjalousien

    Stelle (rechts, links oder in der Mitte in die Mette) und an irgendeiner Jalousie in der Gruppe anzubringen. Koppeln kann man Jalousien vom Typ Cetta 65, Setta 65, Cetta 80, Cetta 80-Flexi, Zetta 70, Setta 90, Zetta 90 (Cetta 50 geht nicht). Auch Jalousien im Sturz HELUZ sind zu koppeln.

  • Seite 103: Aussenjalousien Mit Zwei Kanäle Übereinander

    AUSSENJALOUSIEN Ausführungsvarianten Aussenjalousien mit zwei Kanäle übereinander (2-01334-0000-0) Wenn die Breite in der Motor-Ausführung ist im Bereich von 400-600 mm, bieten wir Ihnen Lösung mithilfe der Aussenjalousie mit zwei Kanäle an. 2 Kanäle übereinander sind mithilfe der entlasteten Getriebe verbunden. Der Motor ist im Oberkanal und die Lager sind im Unterkanal platziert.

  • Seite 104: Außenjalousien Windstabil

    Ausführungsvarianten Aussenjalousien Windstabil (2-01127-0000-A) Die Ausführung Windstabil für die Jalousien Cetta 80 und Zetta 90. Es handelt sich um eine technologische Verbesserung des Parameters der Windfestigkeit der Jalousie mithilfe von zusätzlichen Seilen. Technische Parameter: · Seitenführung mithilfe der Führungsleiste RS75 zusammen mit P018/2 ·...

  • Seite 105: Ausfuhrungsvarianten

    AUSSENJALOUSIEN Ausfuhrungsvarianten Solarstromversorgung von Außenjalousien Außenjalousien mit Solarenergie sind sind eine einzigartige und vollautomatische Jalousie, die drahtlos fernbedient wird und einen Nullverbrauch an elektrishcer Energie hat. Diese Jalousie funktioni- ert nach dem Prinzip des sog. fotovoltaischen Effekts – d.h. der Um- wandlung der Sonnenstrahlung in elektrische Energie.

  • Seite 106: Sonderausführung

    Sonderausführung Kettenjalousie TITAN 90 ▲ Schrägjalousie Cetta 80F TE ▲ Fassade Aussenjalousien ▲ Selbsttragende Jalousien STS ▲ Selbsttragende Jalousien VIVA ▲ Selbsttragende Jalousien BRAVO ▲ Aussenjalousien EMERGENCY ▲ Jalousien für den Sturz HELUZ ▲...

  • Seite 107: Grundlegende Produktspezifi Kation

    80x49,2 Material Farbe verzinktes Anhand aktuelles Sonstiges in RAL Spritzfarbe, DECORAL* Blech Musterbuchs von Sonstiges in RAL- Spritzfarbe, DECORAL* ISOTRA a.s. *maximale Maß 4000mm Atypische Ausführungen werden nicht hergestellt. Standardmaße Breite (mm) Höhe (mm) garantiere Fläche (m min. max. min.

  • Seite 108: Schema Der Aussenjalousie Titan

    SCHEMA DER AUSSENJALOUSIE TITAN 90 VERTIKALSCHNITT MOTORBETäTIGUNG A* min. 65 mm B min. 55 mm A+B min.120 mm Mögliche Zugabe wegen den hinausreichenden Wetterschenkeln (Fensterbrettern) VZ –Höhe der Jalousie inklusive Montageabstand oder Türbändern –pokud jsou mysleny panty dveri VV –Höhe der produzierten Jalousie Masse des Lamellenpakets und Durchganges sind ungefähre Werte und sie können HL –Höhe des bei der heruntergezogenen Jalousie sich voneinander in der Tatsache unterscheiden.
  • Seite 109 AUSSENJALOUSIEN SCHEMA DER AUSSENJALOUSIE TITAN 90 HORIZONTALSCHNITT MOTORBETäTIGUNG SZ - Breite der Jalousie mit Haltern VZ –Höhe der Jalousie inklusive Montageabstand D - Breite des Führungsschienenhalters oder der Distanzscheibe...
  • Seite 110 Lamellen Lamelle T90 (6-012599-XXXX) Lichtdurchlässige letzte Lamelle Der Spalt zwischen der Unterkante der letzten Lamelle und dem Ende der Führungsschiene N = 6 ± 5 mm. Führung Eingelassene Führungsschiene P 018/82 (3-03112-XXXX) Eingelassene Fuhrungsschiene TITAN P 018/82 (3-03112-XXXX) L ≤ 50 M ≥...
  • Seite 111 T  Poloha horního prostřihu  VZ  Výška žaluzie = Výška žaluzie spolu s montážní mezerou    AUSSENJALOUSIEN PP  Počet prostřihů    T  Poloha horního prostřihu  Montagelocher der Fuhrungsschiene   (tabulku ne žlutě, nepodbarvenou; rozložení obrázků    Höhe der Jalousie mit dem Anzahl der Stanzungen (PP) Position der oberen Stanzung (T) ak rozumně dle vašeho uvážení)    Montageabstand (VZ) 400 - 799   (tabulku ne žlutě, nepodbarvenou; rozložení obrázků  800 - 1299 na stanu nějak rozumně dle vašeho uvážení) ...
  • Seite 112 Pro vý Installation žaluz mont Výšku a také hodno vymě mont SZ - Breite der Jalousie mit Haltern A - Abstand von Achse der Führungsschiene in der Richtung vom Fenster D - Breite des Führungsschienenhalters oder der Distanzscheibe Platnost n Distanzunterlage P 640 2-02670-XXXX-0...
  • Seite 113 ýrobu a objednávku žaluzie vycházejte s nejmenší naměřené hodnoty. AUSSENJALOUSIEN ZOR! Vyrobená šířka žaluzie TITAN (SV) je vždy menší než vyměřená šířka AUSMESSUNG zie (SZ) a to vzhledem ke zvoleným způsobům montáže. Viz. Příloha: Varianty táže. Es wird Breite (SZ) und Höhe (VZ) der Jalousie gemessen. u žaluzie (VZ) vyměřujeme také...
  • Seite 114 Eigene Montage NÁVOD NA MONTÁŽ 1. Montage der Führungsschienen 4. Oberschiene mit Motor - Vorbereitung A - Gleichen Sie die Schiene in der Leibung aus. A - Legen Sie die Mitnehmer Kupllungen auf die 4-kant Welle in die NÁVOD NA MONTÁŽ B - Der minimale Abstand von der Achse der Führungsschiene in Oberschiene ein.

  • Seite 115: Návod Na Montáž

    AUSSENJALOUSIEN NÁVOD NA MONTÁŽ 7. Motoranschluss 10. Lamellen – Einstellung A - Zuerst beschaffen Sie den Motor mit der angehörigen Verlänger- A – Beim Erlangen des oberen geforderten Wertes (gewöhnlich Höhe NÁVOD NA MONTÁŽ ung des mechanischen Anschlags. des Sturzes oder der Abdeckblende), stoppen wir die Bewegung. NÁVOD NA MONTÁŽ...

  • Seite 116: Schrägjalousie Cetta 80F Te

    Anhand aktuelles grau grau Sonstiges in RAL- Spritz- Aluminium Musterbuchs von Musterbuchs von farbe, DECORAL* Sonstiges ISOTRA a.s. ISOTRA a.s. in RAL- Spritzfarbe, DECORAL* *maximale Maß 4000mm Atypische Ausführungen werden nicht hergestellt. Standardmaße min. Breite max. Breite min. Höhe C max.

  • Seite 117: Ausmessung Und Montage

    AUSSENJALOUSIEN Ausmessung und Montage š Š V –größere Höhe C –kleinere Höhe Š –Breite V - VÝŠKA VĚTŠÍ C - VÝŠKA MENŠÍ B –Hypotenuse (Kontrollmass) Š - ŠÍŘKA B - PŘEPONA (KONTROLNÍ ROZMĚR) Schema der Schrägjalousie...

  • Seite 118: Unterleiste

    Jalousie Schnitt 2-01177-XXXX-0 Unterleiste Teleskopische Schiene, außen Teleskopische Schiene, innen 3-02490-XXXX-0 3-01491-XXXX-0...

  • Seite 119: Betätigung

    AUSSENJALOUSIEN Betätigung Motor (siehe Seite 65) Ausführungsvariantern...

  • Seite 120: Fassaden Aussenjalousien

    Fassaden Aussenjalousien Die Fassaden-Außenjalousien werden direkt auf die Fassade des Gebäudes vor die Fensteröffnung montiert. Diese Ausführung eignet sich für die Jalousien Cetta 80 und Zetta 90. Die Lamellen werden in runden Führungsleisten geführt, welche mit einer Gummidichtung für einen leisen Gang der Jalousien versehen sind. Betätigung: Herunterfahren, Hochziehen und Kippen von Lamellen nur mithilfe des Motors.
  • Seite 121 AUSSENJALOUSIEN Gruppe des Kastens (2-00800-XXXX) XY 00025 XY 00028 A 700/7 XY 00029 A 67/17 20, 21 30 - 35 XY 00026 XY 00024 XY 00023 XY 00020 XY 00021 XY 00022 XY 00018 XY 00019 BOX FASSADENJALOUSIEN 2-00800-XXXX-B BOX FASÁDNÍ ŽALUZIE 2-00800-XXXX-A Box Fassadenjalousien (2-00800-0000) Position Artikelname...

  • Seite 122: Verlängerung Des Kastens

    Verlängerung des Kastens Verlängerung der Box Hänger der oberen Leiste in der Box Mechanischer Hänger der oberen Leiste (Fe) P 002/3 (6-002319) Halter des Kastens - 2-00799...
  • Seite 123 AUSSENJALOUSIEN Führungsschiene Einseitige Führungsschiene P 018/7 (7-302154) Beiderseitige Führungsschiene P 017/7 (7-302155) Führungsschienenhalter - (2-00798) Befestigung der Führungsschiene...
  • Seite 124 BOX Ausführung Platzierung der Führungsschienen...
  • Seite 125 AUSSENJALOUSIEN Montage A – Führungsschienen inmitten der Kassette Eine Abdeckblende für mehrere Jalousien. Die Führungsschienen sind inmitten der Kassette eingebaut. Die Führungsschienen sind mit einer Gummidichtung versehen. Jede zweite Lamelle ist mit einer Führung versehen. Montage B – Führungsleisten außerhalb der Kassette Die Führungsschienen sind ein Tragelement.

  • Seite 126: Selbsttragende Jalousien Sts

    Selbsttragende Jalousien Montage an die Fassade Geeignet für alle Arten der Außenjalousien außer Cetta 50. Max. Breite für selbsttragende Jalousien: 2,4 m. Über dieses Maß hinaus ist eine Abstimmung mit dem Hersteller nötig! Erforderliche Komponenten: • Selbsttragende Führungsschiene • Halter für die selbsttragende Führungsschiene 50-70 mm P021/5 und 75-120 mm P021/6 •...

  • Seite 127: Selbsttragende Jalousien Viva

    Betätigung: Herunterfahren, Hochziehen und Kippen von Lamellen nur mithilfe des Motors. Die Betätigung ist rechts, links oder an einem beliebigen Platz angebracht. Die Ausführung eignet sich für alle Typen von Außenjalousien, Cetta 50 ist davon ausgenommen Standardmäßige Höhe des Deckkastens: Möglichkeit Kasten und Führungsschienen in DECORAL Ausführung.
  • Seite 128 Kasten - Selbsttragende Jalousie Viva (2-01016-PU11) Position Bezeichnung Abkürzung Zeichnungsnummer 10 -13 Abdeckblech - Styropol - einseitig 3-0233X-0001 20 - 23 Abdeckblech 3-0233X-0001 25 - 28 Abdeckblech - Styropol - beidseitig 3-0242X-0001 Styropol EPS200S P 110/XXX 6-012114-XXXX Klebstoff Hybrifix-600ml IDB (MS Unifix) - weiss P 111 6-012304-0000 Seitendeckel 190/220/260/300...
  • Seite 129 AUSSENJALOUSIEN Schnitt durch das obere Profil NÁ SAMONOSNÁ ŽALUZIE 1. VYMĚŘENÍ NÁVOD NA VYMĚŘENÍ A MONTÁŽ Vyměřuje se šířka (Š) a výška (V) otvoru. Šířku žaluzie vyměřujte ve třech místech, nahoře, uprostřed a dole. Pro výrobu a objednávku žaluzie udáváme nejmenší naměřený rozměr. AMONOSNÁ...

  • Seite 130: Selbsttragende Jalousien Bravo

    Kanals ist die Höhe des Kastens 40 mm geringer als bei der standardmäßigen Ausführung. Ausführung geeignet für alle Typen von Außenjalousien, Cetta 50 ist davon ausgenommen. Betätigung: Herunterfahren, Hochziehen und Kippen von Lamellen nur mithilfe des Motors. Die Betätigung ist an einem beliebigen Platz angebracht.
  • Seite 131 AUSSENJALOUSIEN Gruppe des Kastens 180, 190 PR 0303 150 - 170 PR 0302 PR 0048 SC 131 PR 0044 PR 0162/1 PR 0158 PR 0157 PR 0297 P 022/2 KASTLÍK PŘEDMONTOVANÝ PRO SZMNK 2-00851-XXXX-A Kasten Selbsttragende Jalousie BRAVO (2-00851-PU11) Position Bezeichnung Abkürzung Zeichnungsnummer Stranggepresste Kästen, RR 205...
  • Seite 132 Technische Spezifikation Querschnitt durch die den Kasten: Halter Kanal ZÁVĚS LOŽISKA Schnittführungsschiene...

  • Seite 133: Selbsttragende Jalousie Mit Dem Paket Ausserhalb Des Kanals

    AUSSENJALOUSIEN Selbsttragende Jalousie mit dem Paket Ausserhalb des Kanals Selbsttragende Jalousie, bestimmt für die Montage in kleinere Bauöffnungen. Ausmessung:...

  • Seite 134: Außenjalousien Emergency

    EMERGENCY Grundlegende Produkts pezifikation 30-36 Z 70 Z 90 S 65 S 90 C 65 C 80 C 80F SYSTEM EMERGENCY 2-01322-XXXX-0 EMERGENCY 2-01322-XXXX-0 SYSTÉM NOTRAFF Standardmaße Breite (mm) Höhe (mm) Garan tierte Fläche (m Betätigung min. max. min. max. max.

  • Seite 135: Jalousien Für Den Sturz

    AUSSENJALOUSIEN Jalousien für den Sturz Die Büchsen für Führungsschienen kann man ins Isolationssandwich einsenken. Die Führungsschienen der Jalousien können ebenfalls mittels Halter am Fensterrahmen befestigt werden. Die Bestückung der Jalousiebüchse mit der eingesenkten Führungsschiene - Standardmontage X = šířka žaluzie X -Jalousiebreite Bestückung der Jalousieführungsschiene auf die Leibung X = šířka žaluzie...
  • Seite 136 Bestückung des Fensterrahmens für die Jalousienmontage Es ist möglich, den Fensterrahmen im Oberteil in den Rollosturz mittels Blechschellen und Dübel zu fixieren. Der Abstand von der Außenziegelverblendung des Sturzes zum Außenteil des Fensterrahmens beträgt 220 mm Jalousien für den Sturz Jalousientyp Cetta 65 Cetta 80...
  • Seite 137 AUSSENJALOUSIEN Betätigung Den tragenden Rollosturz HELUZ kann entweder mit der manuellen oder der elektrischen Betätigung bestückt werden. Sollte sich der Kunde für die Handbetätigung mittels des Gurts entscheiden, muss auf der Betätigungsseite die Sturzlagerung von 200, je- doch am besten 250 mm eingehalten werden. Der Gurt wird in die in der Wand am Fenster untergebrachte Box aufgewickelt (von der linken oder der rechten Seite).
  • Seite 138 Note:...
  • Seite 139 AUSSENJALOUSIEN Note:...
  • Seite 140 ISOTRA a.s. ISOTRA Partner Bílovecká 2411/1, 746 01 Opava Tschechische Republik 553 685 111 Tel.: +420 Fax: +420 553 685 110 E-mail: isotra@isotra.cz www.isotra-jalousien.de Ausgabe: 06/2018 ... schützen ihre Privatsphäre.

Diese Anleitung auch für:

Cetta 65Cetta 80 slimCetta 80 flexiCetta 90Cetta 70Cetta 80

Inhaltsverzeichnis
