SCREEN HR7, HR8-ZIP
Montage
Je nach Montagesituation und Wunsch des Monteurs kann der Screen auf verschiedene Weise montiert werden:
Methode 1. Den Screenkasten mit Montagebügeln montieren, danach die Führungsschienen auf die Konsolenzapfen schie-
ben und die Schienen festschrauben.
Methode 2. Den Screenkasten mit Schienen als Ganzes in die lichte Öffnung oder gegen die Wand drücken und dann fest-
schrauben.
Methode 3. Führungsschienen festschrauben. Anschließend den Kasten auf die Schienen drücken.
METHODE 1. Den Screenkasten mit Montagebügeln montieren, danach die Führungsschienen auf die Konsolenza-
pfen schieben und die Schienen festschrauben.

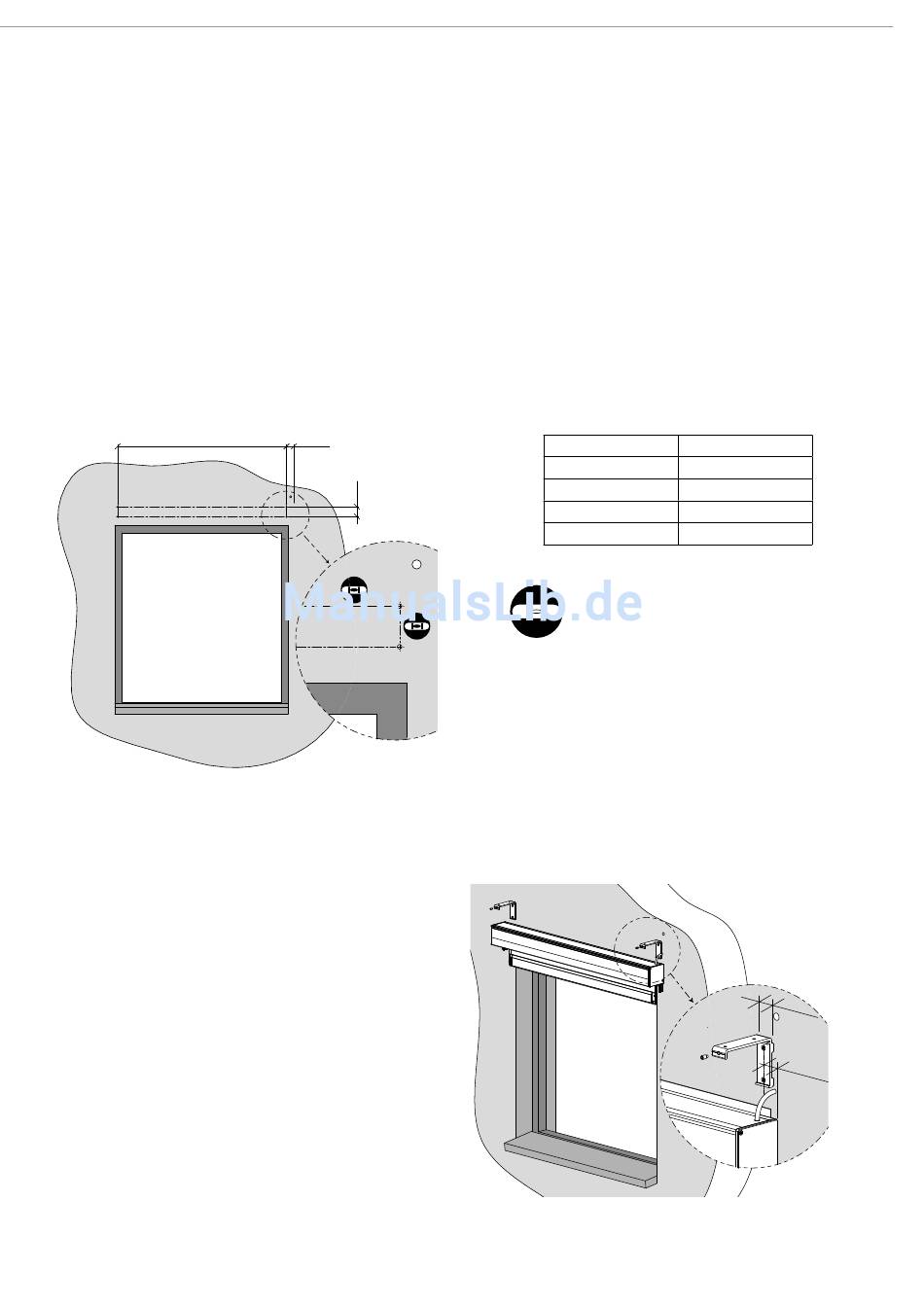

Schritt 1: Bohren der Löcher für Montagebügel
max. 1500
Schritt 2: Kasten auf Montagebügel montieren.
Ein Bügel pro Konsole, der möglichst nahe an der Konsole
angebracht werden sollte.
Die eventuelle dritte Konsole (oder weitere) wird in der
Mitte des Kastens (über die Breite verteilen) montiert
und dient dazu, ein Durchhängen des Screenkastens bei
größeren Breiten zu vermeiden.
(1) Drücken Sie den Kasten aufwärts in die Montagebü-
gel.
(2) Motorkabel, Gurt oder Schnur nach innen führen. Da-
nach den Kasten nach hinten in die Bügel drücken, bis
die Aussparung des Kastens in die L-Profilierung greift.
(3) Danach ziehen Sie die Inbusschrauben aller Bügel fest
an. Die genannten Schrauben greifen in die Ausspa-
rung an der Oberseite der Vorderseite des Kastenpro-
fils ein.
x
Befestigen Sie die Montagebügel am Montageun-
tergrund. Die oberen Öffnungen sind für die Mon-
tage an der Decke, die hinteren für die Anbringung
an einer Wand zu verwenden. Der Kasten muss wa-
agerecht aufgehängt werden.
Daher ist darauf zu achten, dass diese Halterungen
richtig ausgerichtet sind.
Verwenden Sie hierzu Schlauchwaage und Senkblei.
37
Kastentyp X
70 37
90 53
110 73
150 114
= Wasserwaage
z = 40 - 100
3
SCREENROLLOS
30
z
2
