SCREENROLLOS
SCREEN HR7

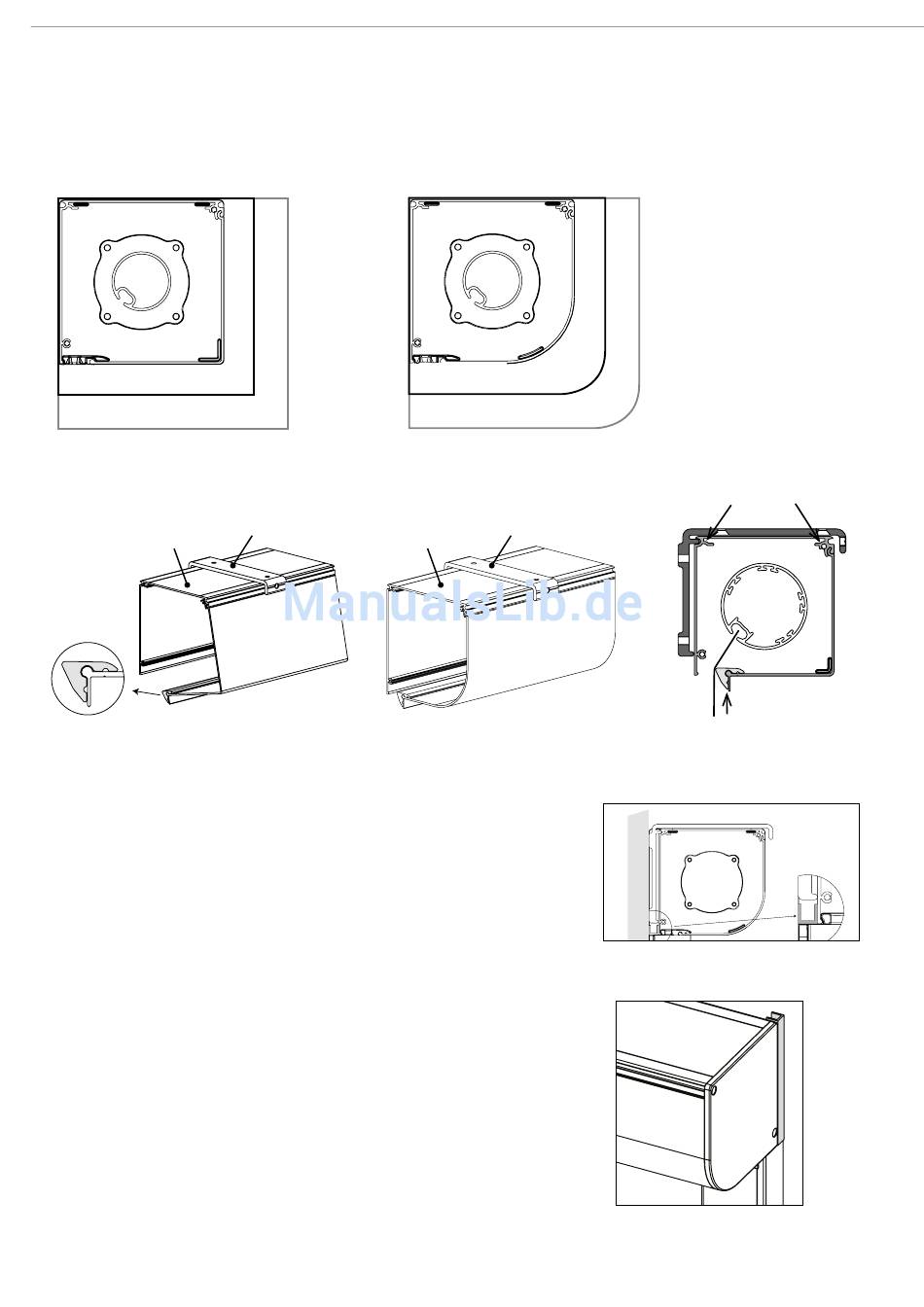

Technische Spezifi kationen
Oberprofil - rechteckigen
(2-01356, 2-01357, 2-01358)
70x70 (2-01356-PU11)
90x90 (2-01357-PU11)
110x110 (2-01358-PU11)
Montagebügel
feste Kastenteil
Abdichten der Rückseite des Screenkastens
U-Profil - Höhe horizontal
Die Lücke zwischen Kasten und Mauer kann mit einem U-Profil
10 x 10 x 10 mm aufgefüllt werden. Die Länge entspricht der Kasten breite.
Zu verwenden bei: - Montagebügel
U-Profil - Höhe vertikal
Die vertikale Lücke zwischen Kasten und Mauer kann ebenfalls mit einem U-Profil
10 x 10 x 10 mm aufgefüllt werden. Die Länge entspricht der Kastenhöhe.
Zu verwenden bei: - Montagebügel
Oberprofil - abgerundeten
(2-01360, 2-01361, 2-01362, 2-01363)
feste Kastenteil
Vorderseite
70x70 (2-01360-PU11)
90x90 (2-01361-PU11)
110x110 (2-01362-PU11)
Montagebügel
Vorderseite
8
Rillen
Tuchführungsprofil
U-Profil - Höhe horizontal
U-Profil - Höhe vertikal
