1. AUSMESSUNG
Die Screenrollos SCREEN ZIP ECO können sowohl in die Öffnung, als auch vor die Öffnung, mit der Montage an die Wand be-
festigt werden.

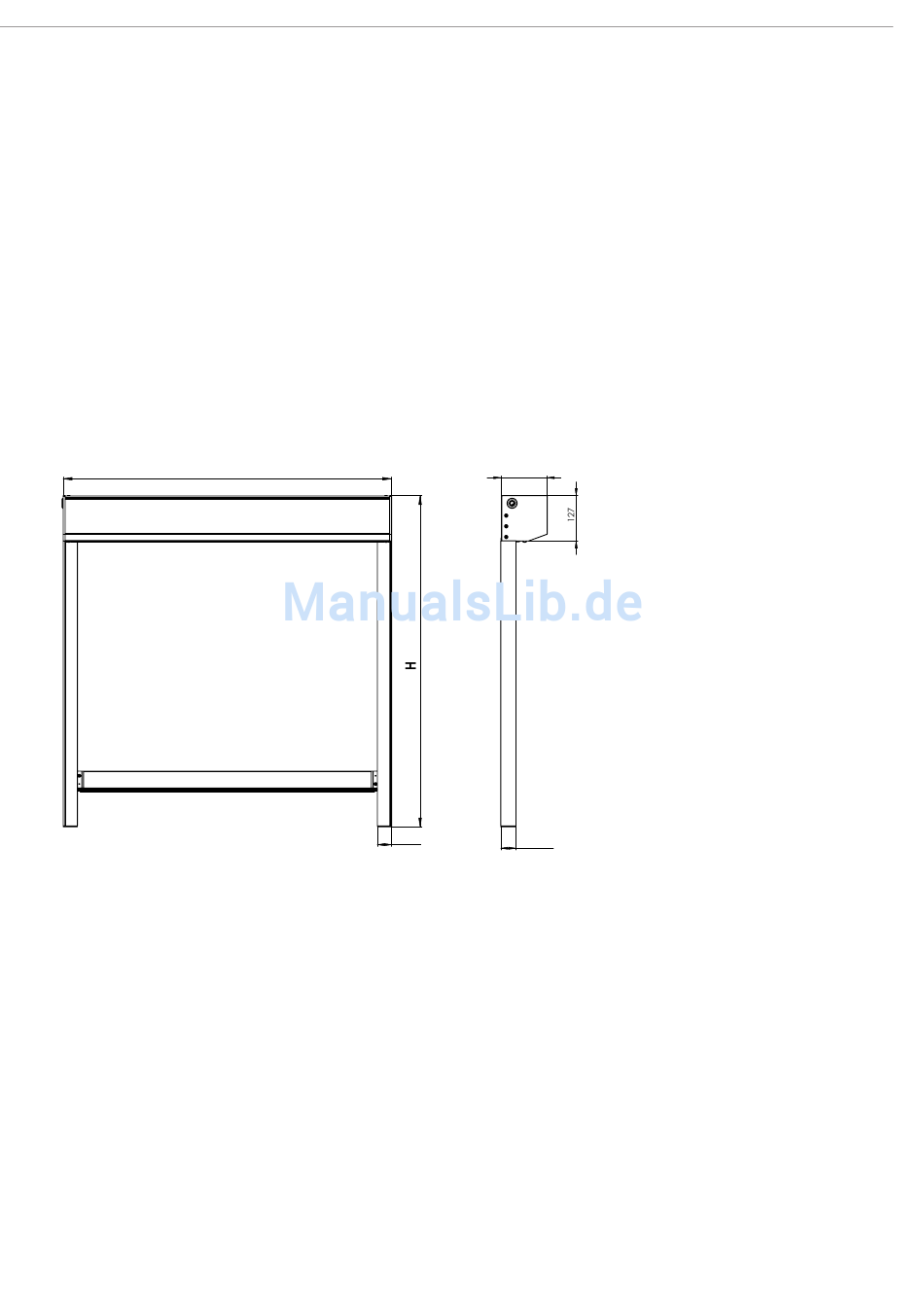

Die Breite und Höhe des Rollos wird auf folgende Art und Weise gemessen:
B...... (Breite)
a) Befestigung in die Öffnung Gemessen wird die tatsächliche Breite der Öffnung, und zwar an drei Punkten, im Bestellformular
wird der kleinste tatsächlich gemessene Wert angegeben.
b) Befestigung vor die Öffnung Im Bestellformular wird die Breite der Öffnung angegeben, welche das Rollo beschatten soll
„+ 2 x 40 mm". Maße außerhalb der festgelegten Limite sollen mit dem Hersteller besprochen werden
H ...... (Höhe)
Gemessen wird die gesamte Höhe einschließlich des oberen Profils und des Halters des Rollos.
1 2
1 2
Maße außerhalb der festgelegten Limite sollen mit dem Hersteller besprochen werden.
3 4
B
Š
5
130
40
42,2
SCREEN ZIP - ECONOMY
5
