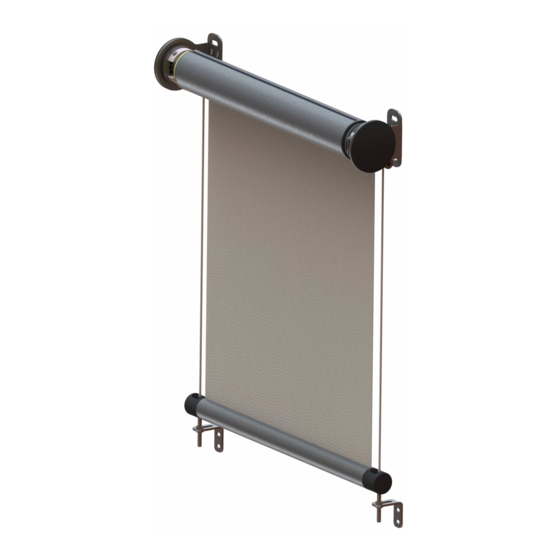

Isotra SCREEN LITE Anleitung Zur Ausmessung Und Montage

Vorschau ausblenden Andere Handbücher für SCREEN LITE:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SCREEN LITE
1. AUSMESSUNG
Die Screenrollos SCREEN LITE können sowohl in die Öffnung, als auch vor die Öffnung angeordnet, an die Decke oder
Wand montiert werden.
Die Breite und Höhe eines Screenrollos wird wie folgt gemessen:
B ...... (Breite)
a) Befestigung in die Öffnung
Gemessen wird die tatsächliche Breite der Öffnung, und zwar in drei Punkten, im Bestellformular gibt man den kleinsten
gemessenen Wert an.
b) Befestigung vor die Öffnung
Im Bestellformular wird in der Regel die Breite der Öffnung angegeben, welche die Jalousie beschatten soll.
Maße außerhalb der festgelegten Limite müssen mit dem Hersteller besprochen werden.
H ...... (Höhe)
Gemessen wird die Gesamthöhe einschließlich des oberen Profils und des Rollohalters.
Maße außerhalb der festgelegten Limite müssen mit dem Hersteller besprochen werden.
FARBEN:
Führungsleisten:
▪
Standardausführung: RAL 9006 (hellsilbern), RAL 9007 (dunkelsilbern), RAL 7016 (anthrazitgrau)
▪
Möglichkeit der Wahl der Beschichtung gemäß der RAL-Farbenmustermappe
Die Kunststoffkomponenten können nicht durch Spritzauftrag beschichtet werden.
Gültigkeit der Anleitung: 12.9.2022
ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
Kurbel
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isotra SCREEN LITE

Inhaltszusammenfassung für Isotra SCREEN LITE

  • Seite 1 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE SCREEN LITE 1. AUSMESSUNG Die Screenrollos SCREEN LITE können sowohl in die Öffnung, als auch vor die Öffnung angeordnet, an die Decke oder Wand montiert werden. Die Breite und Höhe eines Screenrollos wird wie folgt gemessen: B ……...

  • Seite 2: Verwendungsbereich

    Alle in der Anleitung zum Einbau, zur Wartung und Betätigung der Motorendschalter beschriebenen Tätigkeiten sollte von einem qualifizierten Fachpersonal durchgeführt werden. Jeder kann normalerweise ein Rollo bedienen. 3. TECHNISCHE BESCHREIBUNG Das System SCREEN LITE wird in motorisierter Version sowie in Kurbelversion angeboten. Die Konstruktionsteile des Rollos können wie folgt definiert werden: ▪...

  • Seite 3: Allgemeine Sicherheitsanforderungen

    ANLEITUNG ZUR AUSMESSUNG UND MONTAGE Webstoff ist an der Walze mithilfe eines in einer Tasche im Webstoff eingelegten und in der Spalte in der Walze eingesteckten Kunstoffstabs befestigt. Der Motor läuft koaxial und erzeugt die zum Ausziehen des Stoffs notwendige Kraft. Der Motor wird mithilfe eines geeigneten Schalters, einer Fernbetätigung oder einer Schnittstelle mit einem elektrischen Steuersystem aktiviert.

  • Seite 4: Während Der Verwendung

    Verwenden Sie die Rollos nicht, wenn eine Wartung notwendig ist. 5. AUSPACKEN Das System SCREEN LITE wird teilweise montiert geliefert, nur die Führungsleisten oder das Seil, das Zubehör und die Deckenkonsolen sind separat verpackt. Überprüfen Sie nach dem Entfernen des Verpackungsmaterials, ob das Rollo komplett ist, ob an den Teilen keine sichtbaren Schäden vorliegen (Führungsleisten u.s.w.).

  • Seite 5: Vorbereitung Der Montage Des Rollos

    Konstruktion ein, damit Sie das Risiko einer Ablösung des Rollos von der Wand oder vom Fenster verhindern. Die Gesellschaft ISOTRA sr.o. haftet nicht für Mängel, die auf eine unrichtige Montage zurückzuführen sind. 6.2 MONTAGE DES ROLLOS AN DIE DECKE ODER DIE WAND...

  • Seite 6: Montage Der Führungsleisten

    ANLEITUNG ZUR AUSMESSUNG UND MONTAGE Der Wickel wird an der Motorseite in den Halter HiPro (7) aufgesetzt und mit einer Klemme gesichert und an der Gegenseite werd er in eine Kunststoffhülse (12) eingelegt und mit einer Schraube gesichert. 6.3 MONTAGE DER FÜHRUNGSLEISTEN Zuerst montieren Sie den Kasten an die Decke / Wand und anschließend die Führungsleisten.

  • Seite 7: Montage Der Seile Bei Den Rollos Ohne Einen Kasten

    ANLEITUNG ZUR AUSMESSUNG UND MONTAGE 6.4 MONTAGE DER SEILE BEI DEN ROLLOS OHNE EINEN KASTEN Die Stahlseile Ø 4 mm werden auf entsprechende Länge zugeschnitten mit aufgepresstem Gewinde-Endstück geliefert. Die genaue Konfiguration der Seile kann sich entsprechend des konkreten Projekts unterscheiden. Nach der Montage der Tragkonsolen ziehen Sie das Seil durch die Befestigungswalze am Seitenteil durch und sichern es mit der Schraube.

  • Seite 8: Einstellung Und Testen Des Rollos

    ANLEITUNG ZUR AUSMESSUNG UND MONTAGE 7. ELEKTROANSCHLUSS DES ROLLOS SCREEN LITE Richten Sie sich nach den in der Anleitung zur Montage des Motors angeführten Instruktionen, welche mit diesem Handbuch geliefert wird. ▪ Alle Anschlüsse müssen in Übereinstimmung mit den Normen IEC erfolgen. In allen Situationen, in denen mehr als nur eine Betätigungsanlage zur Betätigung eines Rollos existiert, benutzen Sie die Impulsschalter in...

  • Seite 9: Einstellung Der Limite Des Motorschalters

    ANLEITUNG ZUR AUSMESSUNG UND MONTAGE 8.1 EINSTELLUNG DER LIMITE DES MOTORSCHALTERS HINWEIS: Die Elektroinstallation, Montage und Wartung darf nur von qualifizierten Personen vorgenommen werden, die zu den jeweiligen Tätigkeiten berechtigt und geeignet sind. Das Rollo kann entweder mit einem Standardmotor mit integriertem Empfänger zur Fernbetätigung geliefert werden: STANDARDMOTOR: Das Motorkabel hat 4 Adern:...

  • Seite 10: Herausnehmen Der Aufwickelwalze Für Wartungszwecke

    ANLEITUNG ZUR AUSMESSUNG UND MONTAGE 8.2 TESTEN Zur Sicherstellung einer richtigen Funktion des Rollos überprüfen Sie, ob die Aufwickelwalze nach der Fertigstellung perfekt waagerecht ist. Nach der Montage des Rollos überprüfen Sie, ob der Endbenutzer die Art und Weise der Bedienung versteht und übergeben Sie ihm dieses Handbuch für eine spätere Verwendung.

  • Seite 11: Sicherheitseinrichtung

    Stoffen betrifft, beinhaltet das Rollo keine bedeutenden Mengen solcher Stoffe. Für die Demontage und Entsorgung liegen keine Sonderinstruktionen vor. Die Gesellschaft ISOTRA bemüht sich jedoch, immer, wenn es möglich ist, die Verwendung solcher Materialien zu vermeiden, damit alle Teile des Rollos den Anforderungen dieser europäischen Richtlinie entsprechen.
  • Seite 12 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE Tragen Sie eine Distanzschicht (z.B. ein Klebeband). auf die Aufwickelwalze Ungleichmäßige Dicke des Webstoffs auf, und zwar auf die andere Seite, als (Produktionsfehler des Webstoffs). auf welcher sich der Stoff verschiebt. Wiederholen Sie das Auftragen, bis der Mangel vollkommen behoben ist.
  • Seite 13 WICHTIG: Demontieren Sie den Motor nicht, sonst erlischt die Garantie. Kommt es zu irgendeiner Unkorrektheit im Betrieb, dann sollte sich der Benutzer entweder an den Händler oder direkt an den Hersteller, die Gesellschaft ISOTRA a.s. wenden. Alle Wartungsarbeiten müssen von einem ausgebildeten Personal durchgeführt werden. Bei Bedarf der Auswechselung des Stoffs oder des Motors richten Sie sich nach den Anweisungen in der Montageanleitung.
