SCREENROLLOS
SCREEN GW
AUSMESSUNG
AUSMESSUNG
Die Screenrollos SCREEN GW können sowohl in die Öffnung, als auch vor die Öffnung angeordnet, an die Decke oder Wand
montiert werden.

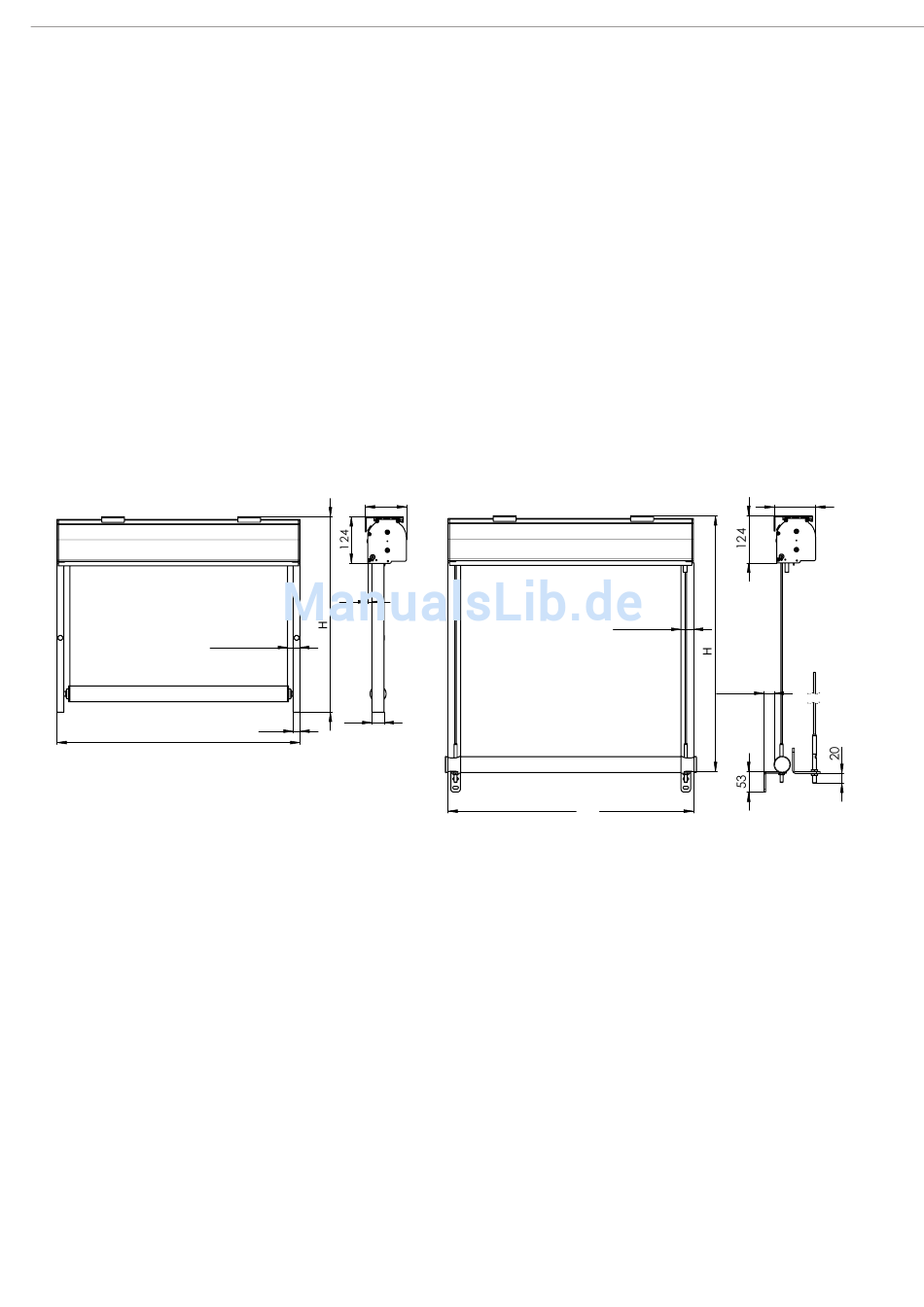

Die Breite und Höhe eines Screenrollos wird wie folgt gemessen:
B ...... Breite (mm)
a) Befestigung in die Öffnung
Gemessen wird die tatsächliche Breite der Öffnung, und zwar in drei Punkten, im Bestellformular gibt man den kleinsten
gemessenen Wert an.
b) Befestigung vor die Öffnung
Im Bestellformular wird in der Regel die Breite der Öffnung angegeben, welche die Jalousie beschatten soll.
Maße außerhalb der festgelegten Limite müssen mit dem Hersteller besprochen werden.
H ...... Höhe (mm)
Gemessen wird die Gesamthöhe einschließlich des oberen Profils und des Rollohalters.
B
Š
Maße außerhalb der festgelegten Limite Müssen mit dem Hersteller besprochen werden.
109
11
40 - Motor
40 - Motor
47,5 - Kurbel
47,5 - Klika
33
19
40 - Motor
40 - Motor
47,5 - Kurbel
47,5 - Klika
Š
B
80
109
min 1-2
