Isotra SCREEN HR8-ZIP Handbuch Seite 31

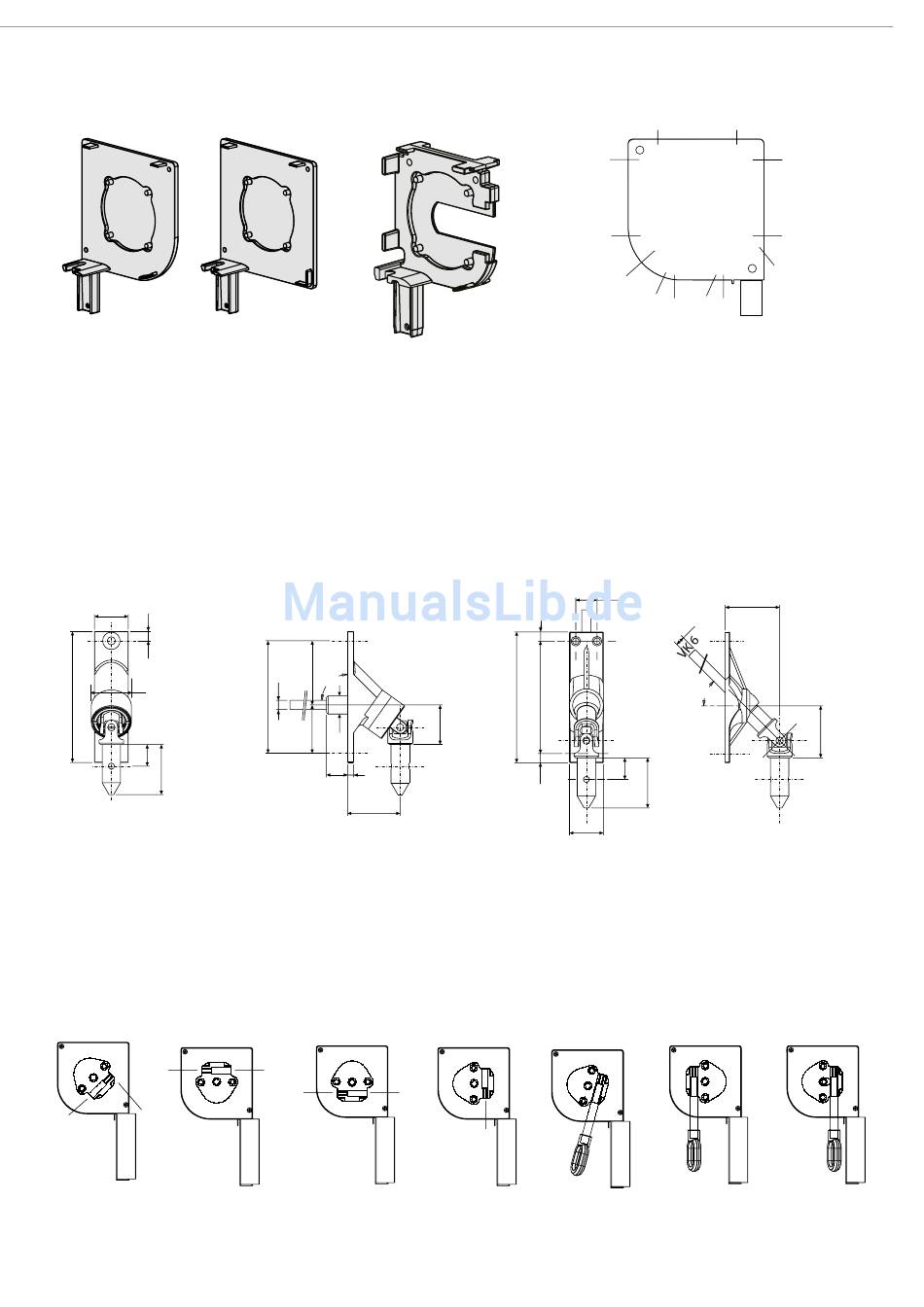

Pinmontage:
Basiskonsole
Bedienungsausgänge Kurbel
Innenbedienung
Standard:
- mit einer grauen kunststoffummantelten nickkurbelstange.
- Durchführung 90°, 45° oder 0° (Übertragungstift: Vierkant 6 mm – L = 320 mm).
- Magnetklemme zur Befestigung an der Wand.
- Die Länge der Kurbelstange hängt von der Höhe des bestellten Screens ab: L = H – 150 mm (bei Ausgang 90°),
L = H – 350 mm (bei Ausgang 45° und 0°).
Achtung: Die Durchführung kann nicht direkt auf dem Screenkasten montiert werden. Deshalb sollte ein separater Kasten
vorgesehen werden.
22
6
Ø26
85
14
32,5
Durchführung 90
Außenbedienung
Standard: - Kurbelstangenbedienung mit Öse, Abnehmbare Kurbelstange mit Haken
Achtung: Achten Sie darauf, dass seitlich genügend Platz (±10 mm) vorhanden ist (für die Drehung des Hakens der Kurbel bei
Kurbelbedienung mit Öse).
B
T
Kurbel 45° Kurbel 90°
Ausgang C - T Ausgang A - B
Mittelkonsole
42
90 °
VK 6
73
12
31
14 4
34
A
K O
Kurbel 90°
Ausgang O - K
Bedienungsausgang
B
K
C
6
13,8
85
73
26
6
22
Durchführung 45°
D
Kurbel 0° Kurbel mit Öse
Ausgang D Ausgang S
31
E
H
A
O
T
M P S D
Q
35
45°
14
32,5
Kurbel mit Öse Kurbel mit Öse
Ausgang P Ausgang Q
SCREENROLLOS
34
