Isotra SCREEN HR8-ZIP Handbuch Seite 86

SCREENROLLOS
SCREEN GW
MONTAGE

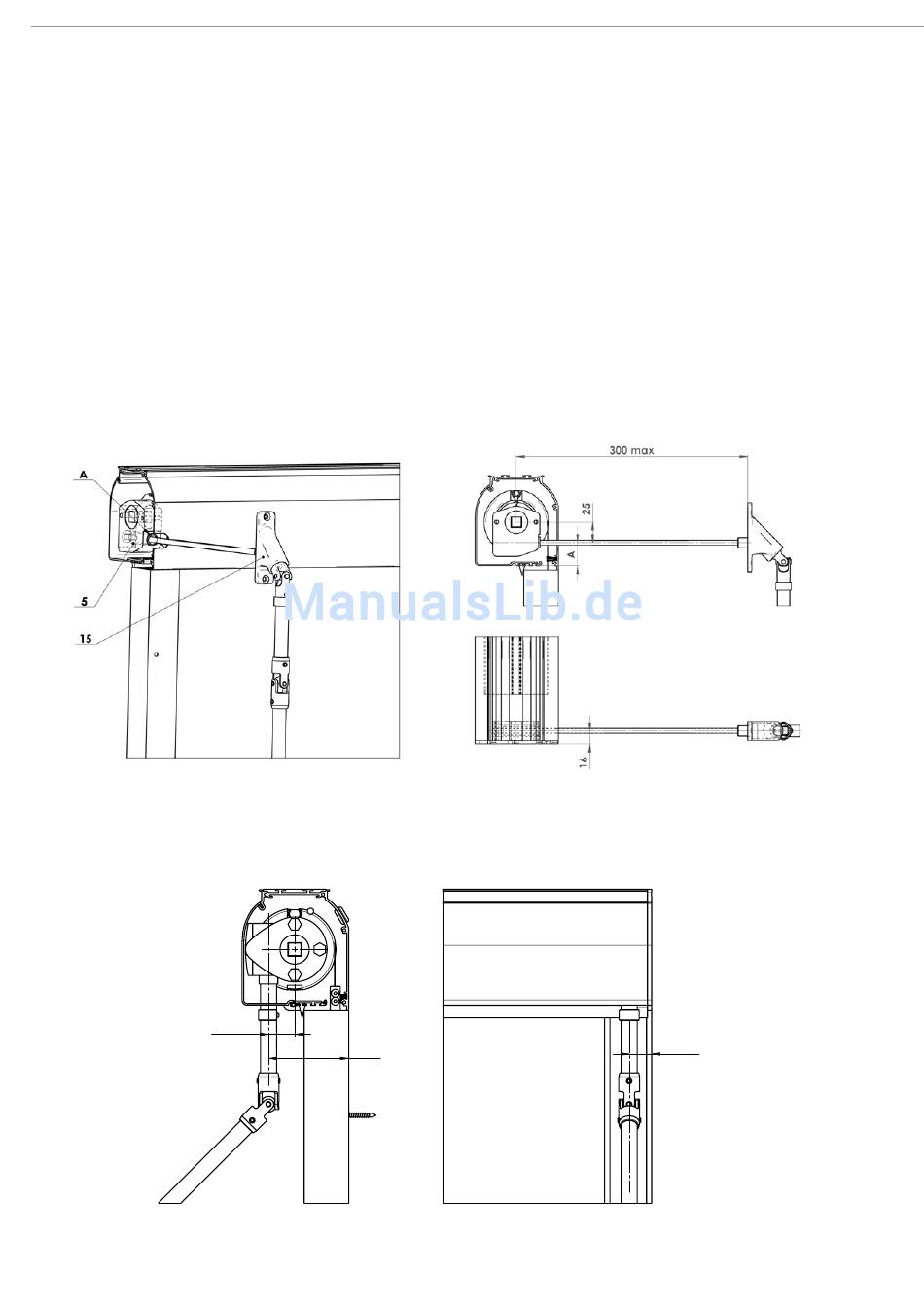

MONTAGE IM AUSSENRAUM MIT DER DURCHFÜHRUNG DURCH DIE WAND
Bei einem mit einer Durchführung durch die Wand und einer Kurbelstange montierten Außenrollo muss zuerst die Position der
Öffnung für eine viereckige Stange mit einer Länge von 30 cm sorgfältig berechnet werden (15).
- Montieren Sie die Konsolen an die Wand oder Decke und installieren das Rollo an seinem Ort. Mit einem Bleistift
markieren Sie die Position der unteren Ecke des Kastens zur Mitte der Öffnung (A) im hinteren Teil des Kastens (welche
zum Einlegen der eckigen Stange zur Betätigung des Getriebesystems dient). Markieren Sie den gleichen Abstand auf
die Wand und hierdurch bestimmen Sie die Mitte der zu bohrenden Öffnung.
- Bohren Sie sorgfältig durch die Wand eine Öffnung, und zwar mithilfe eines Bohrers mit dem Durchmesser 8 mm. Es
ist wichtig, dass die Öffnung möglichst waagerecht ist.
- Installieren Sie das Rollo nach hinten gerichtet und schieben Sie vom Innenraum her durch die Wand die Durch-
führung, um die richtige Position der Öffnung zu kontrollieren. Anschließend sägen Sie die eckige Stange auf die
richtige Länge. Die Länge hängt von der Wanddicke ab.
Kurbel – gerade Variante (K)
1
Kurbel mit Rollo bei Lieferung verbunden
A
B
C
2
25
77
3 4
86
5
21,5
6
