SCREENROLLOS
FÜHRUNGSSCHIENEN
Führungsschiene 1120 (6-015157)
Die breiten Führungsschienen 1120 bestehen aus einer Basiskomponente (C), einem Scharnierteil (E) und einem
Halter (B) mit Reißverschlussprofil (A). An der Unterseite der Basiskomponente der Führungsschienen befindet sich
jeweils eine Abschlussplatte aus Aluminium. An der Fensterseite dreht sich das Scharnierteil in der Basiskomponente
der Führungsschiene und an der Außenseite lässt sich das Scharnierteil in die Kunststoffklemmen (D) einrasten, die
an der Basiskomponente angebracht sind (siehe Abbildung). Erst wenn das Scharnierteil geschlossen ist, kann
der Halter zusammen mit dem Reißverschlussprofil eingebracht werden. Der Halter und das Reißverschlussprofil
sind allerdings 35 mm länger als die Führungsschiene und werden erst in den Kasten und anschließend weiter in die
Aussparung des Scharnierteils eingesetzt.
Bei der Basiskomponente und dem Scharnierteil handelt es sich um Profile aus stranggepresstem Aluminium, die
beide pulverbeschichtet sind. Der Halter und das Reißverschlussprofil sind beide aus Kunststoff.
Wenn zwischen dem Screen und dem Fenster ein Insektenschutz angebracht werden soll, müssen Ausgleichsprofile
am Kasten und an der Führungsschiene angebracht werden, und zwar jeweils mit dem Klick Profil.
Für die Befestigung des Modells HR10-ZIP müssen erst die Basiskomponenten sorgfältig am Fensterrahmen fixiert
werden (siehe Montageanleitung!). Pro Führungsschiene werden zu diesem Zweck einige Schrauben mitgeliefert.
Bei Verwendung der Klick Profil werden die Clipsprofile mit diesen Schrauben fixiert, und zwar an der Unterseite
zusammen mit einem Endwinkel. Anschließend können die Basiskomponenten daran eingerastet werden.
Danach wird der Screenkasten an den Führungsschienen angebracht, und zwar mit den Konsolenzapfen in den
Führungsschienen.

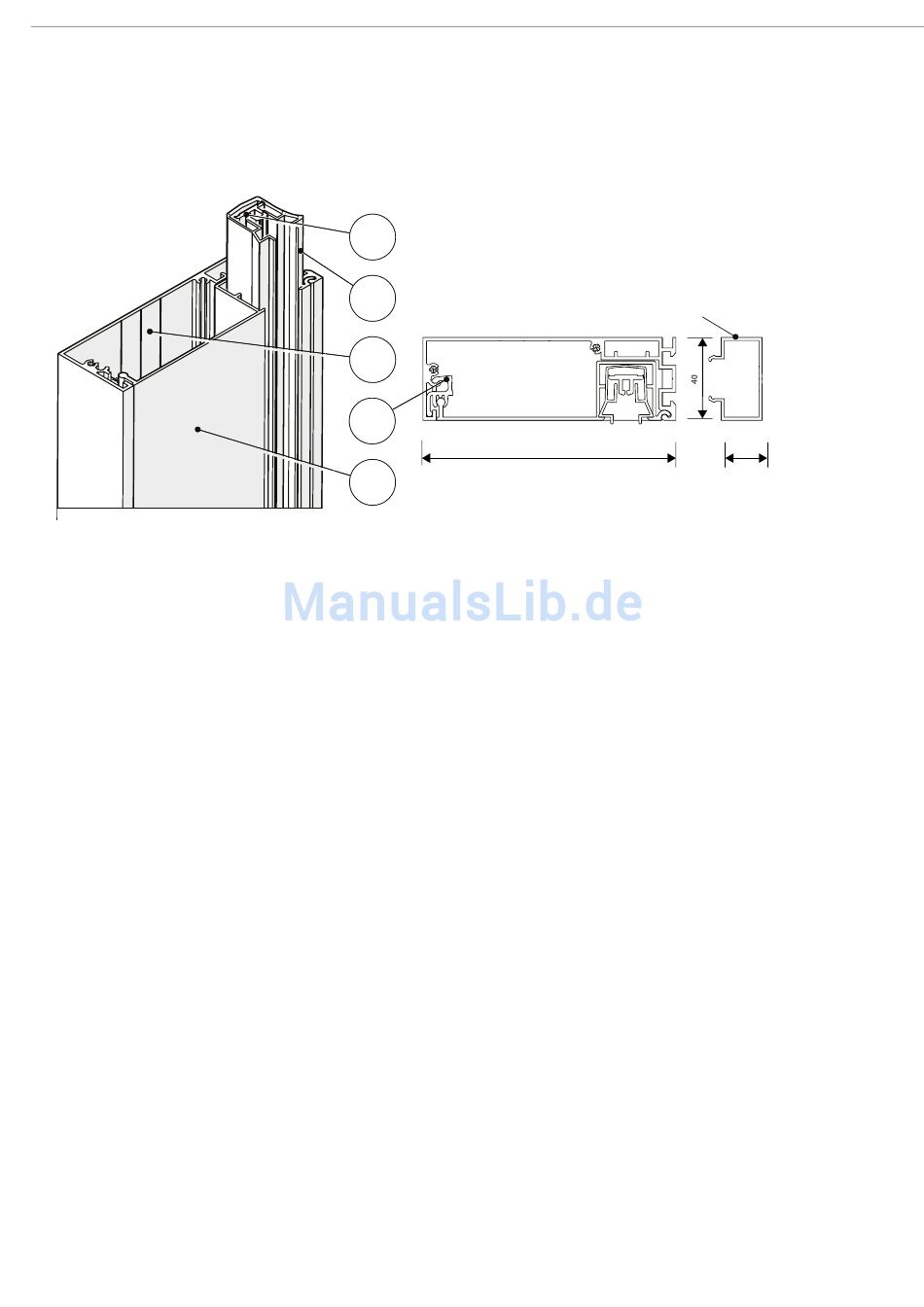

(A) Reißverschlussprofil & Blattfedern
(B) Halten fűr Reißverschlussprofil
(C) Basiskomoinente Fűhrungsschiene 1120
A
A
(D) Klemme fűr Scharnierteil
(E) Scharnierteil Fűhrungsschiene 1120
B
B
C
C
D
D
E
E
48
Optie A2656 : clipsprofiel
Klick Profil
122
Raam-
Fensterseite
zijde
20
