Montage
Es gibt mehrere Arten der Installation des Rollos in Abhängigkeit von der Einbausituation.
Variante A: Verwendung von Haltern Wand / Decke
Methode 1. Befestigung der Box mithilfe von Haltern Wand/Decke, Aufschieben der
Führungsleisten auf den Bolzen des Seitenteils und Sicherung der Führungsleisten mithilfe von
Schrauben.
Methode 2. Positionieren der kompletten Gruppe der Box und der Führungsleisten in die
Fensteröffnung oder oberhalb der Fensteröffnung und Sicherung mithilfe von Schrauben (wird in
den Fällen angewendet, wenn es keinen Platz für das Aufschieben der Führungsleisten auf den
Bolzen des Seitenteils gibt, z.B. wegen der Fensterbrüstung).
METHODE 1. Befestigung der Box mithilfe von Haltern Wand/Decke, Aufschieben der
Führungsleisten auf den Bolzen des Seitenteils und Sicherung der Führungsleisten mithilfe von
Schrauben.

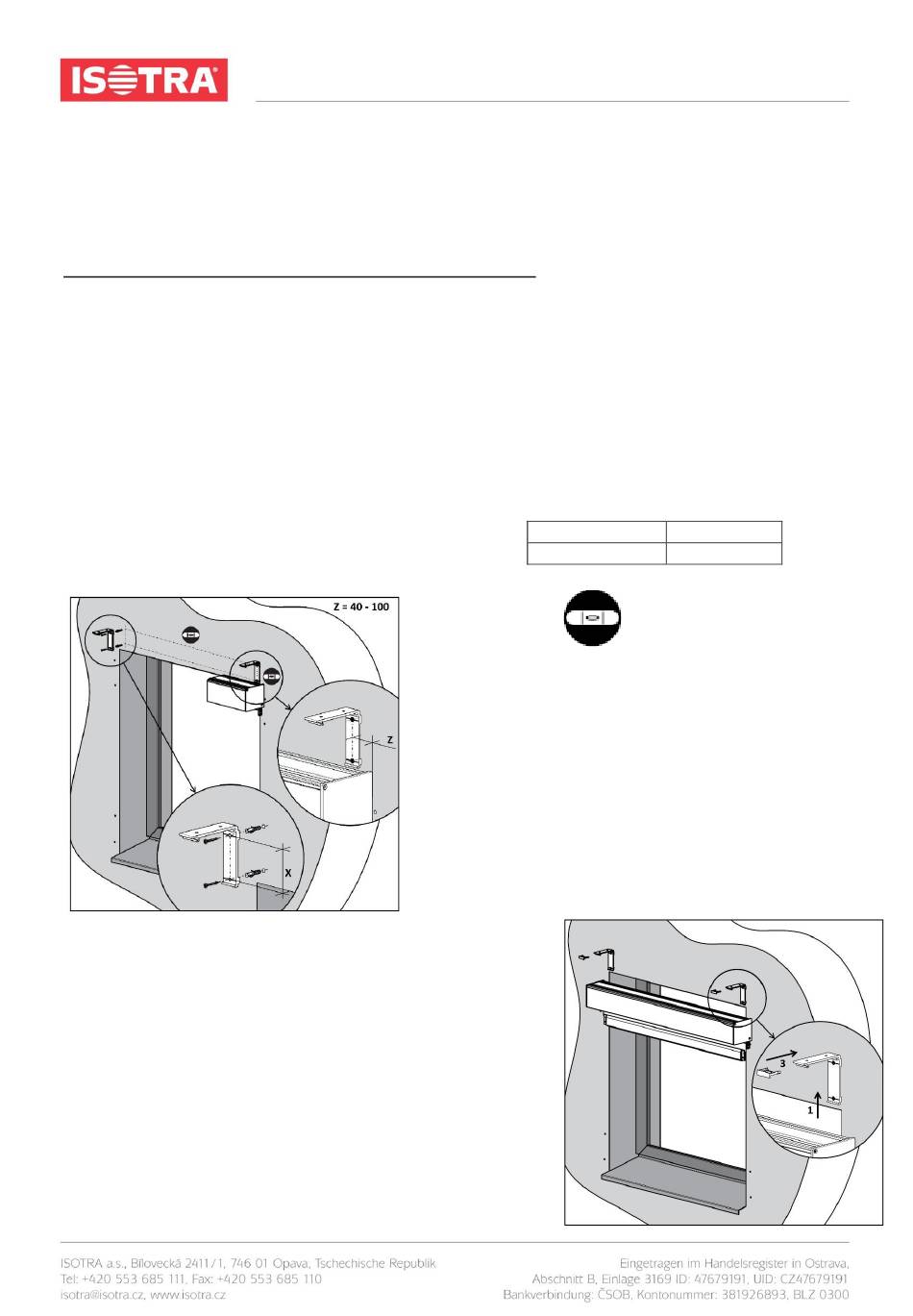

Schritt 1: Bohren von Öffnungen für
die Halter Wand/Decke
Schritt 2: Installation der Box auf den Haltern
Wand/Decke
1. Setzen Sie die Box in die Halter Wand/Decke ein.
2. Vergewissern Sie sich, dass die Box in allen
Haltern richtig eingesetzt ist.
3. Setzen Sie die Sicherungen auf und drücken sie
ein; sie müssen in der richtigen Position
einrasten.
Gültigkeit der Anleitung: 8. 4. 2020
ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
Positionieren Sie die Halter Wand/Decke auf die
Montagefläche. Die oberen Öffnungen verwenden Sie für die
Montage in die Decke und die hinteren dann für die Montage
an die Wand. Die Box muss vollkommen waagerecht sein,
vergewissern Sie sich deshalb, ob die Halter Wand/Decke
ordnungsgemäß ausgeglichen sind. Dazu verwenden Sie eine
Schlauchlibelle und ein Bleilot oder ein anderes geeignetes
Werkzeug. Die Halter Wand/Decke müssen in einem Abstand
von 40-100 mm von den Rändern der Box angeordnet sein.
Beliebige weitere Halter werden entlang der Länge der Box
gleichmäßig verteilt montiert und ihr Zweck ist, ein
Durchbiegen breiterer Boxen zu verhindern.
2
Box-typ
X
110
73
Schlauchlibelle
Box-typ
110
X
73
