SCREENROLLOS

Technische Spezifikationen

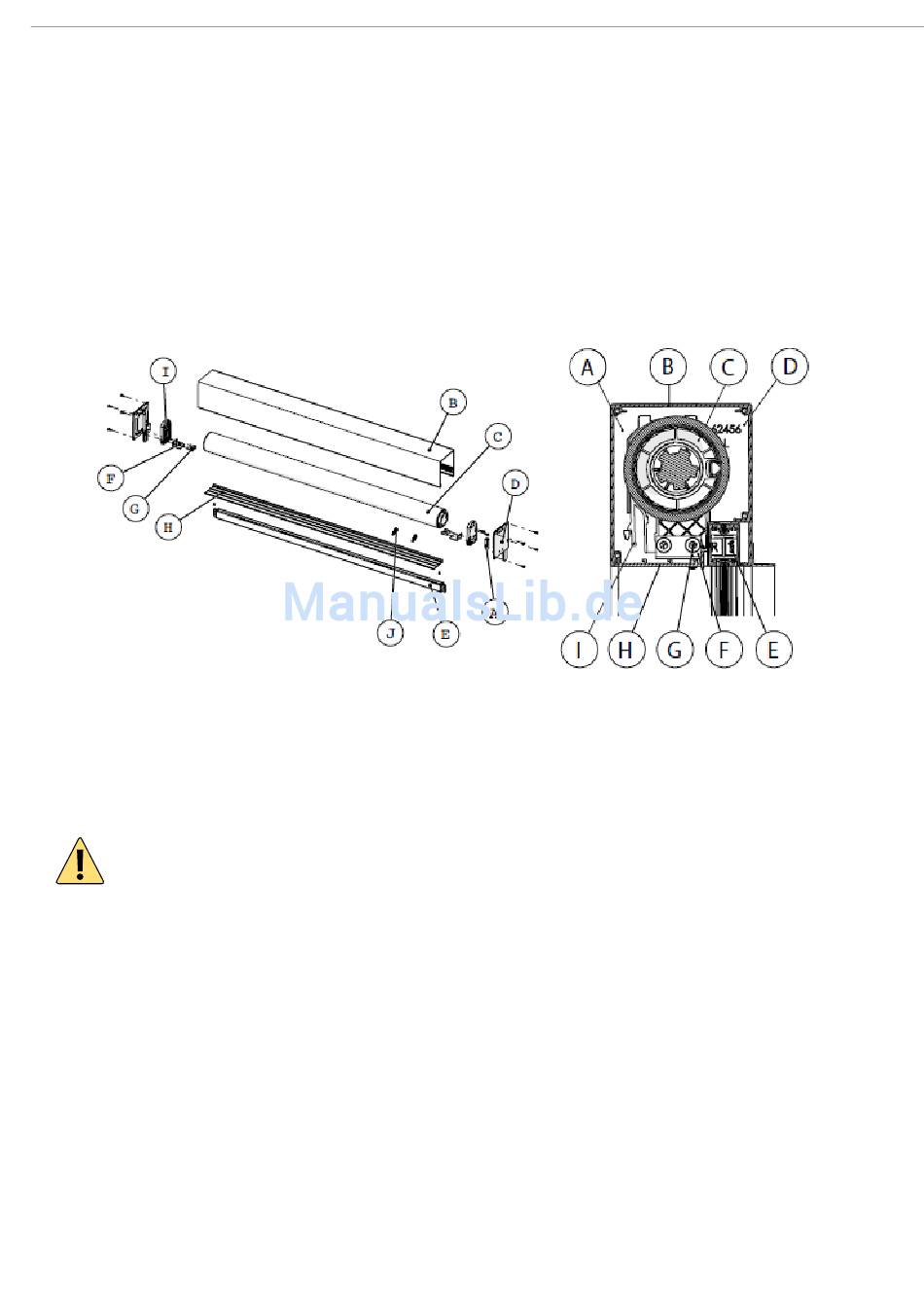

SCREEN BOX (2-01451-PU11)
Der Außenrahmen des Screenkastens besteht aus zwei Komponenten aus stranggepresstem Aluminium: dem U-förmigen
Kastenprofil (B) und der darin schwenkbaren Bodenplatte (H). Die Seiten werden mit Seitenkonsolen (D) abgeschlossen, in die
dann mithilfe von Einschubmodulen (l) eine herausnehmbare Welle mit Tuch (C) eingeschoben werden kann. Die Anschläge
der Bodenplatte (F) werden dann zusammen mit den Einschubmodulen mithilfe von Schrauben (G) an den Seitenkonsolen
fixiert. Danach kann die Bodenplatte an den Seiten an diesen Anschlägen festgeschraubt werden.
Zur Fixierung des Motorkabels dienen ein Kabelkanal (A) an der Seitenkonsole und eine Kabelschelle (J) an der Bodenplatte.
Für den Vorbau-Screen HR10-ZIP ist nur ein Kastentyp verfügbar. Die Abmessungen des Kastenquerschnitts betragen 122 mm
x 140 mm.
(A) Kabelkanal
(B) Kastenprofil
(C) Tuchwelle mit Tuch
Stellen Sie sicher, dass die Bodenplatte des Screenkastens und das Scharnierteil der Führungsschiene (siehe Führungsschie-
nen). Führungsschienen) jederzeit geöffnet werden können, sodass die mechanische Komponenten im Innern jederzeit zug-
änglich sind. Sollte diese Bestimmung nicht eingehalten werden, kann Harol für die Kosten für Stemm- und Maler- oder Tape-
zierarbeiten nicht haftbar gemacht werden!
Achtung! Wenn der Kasten umgekehrt aufgebaut wird, muss das Fenster von Innen geöffnet werden können. Im Falle
einer technischen Störung in heruntergelassenem Zustand muss der Kasten an der Innenseite zugänglich sein.!
(D) Seitenkonsole
(E) Endeleiste
(F) Anschlag der Bodenplatte
(G) Schraube M8×18
(H) Bodenplatte
46
(I) Einschubmodul
(J) Kabelschelle
