Isotra SCREEN HR8-ZIP Handbuch Seite 18

SCREENROLLOS

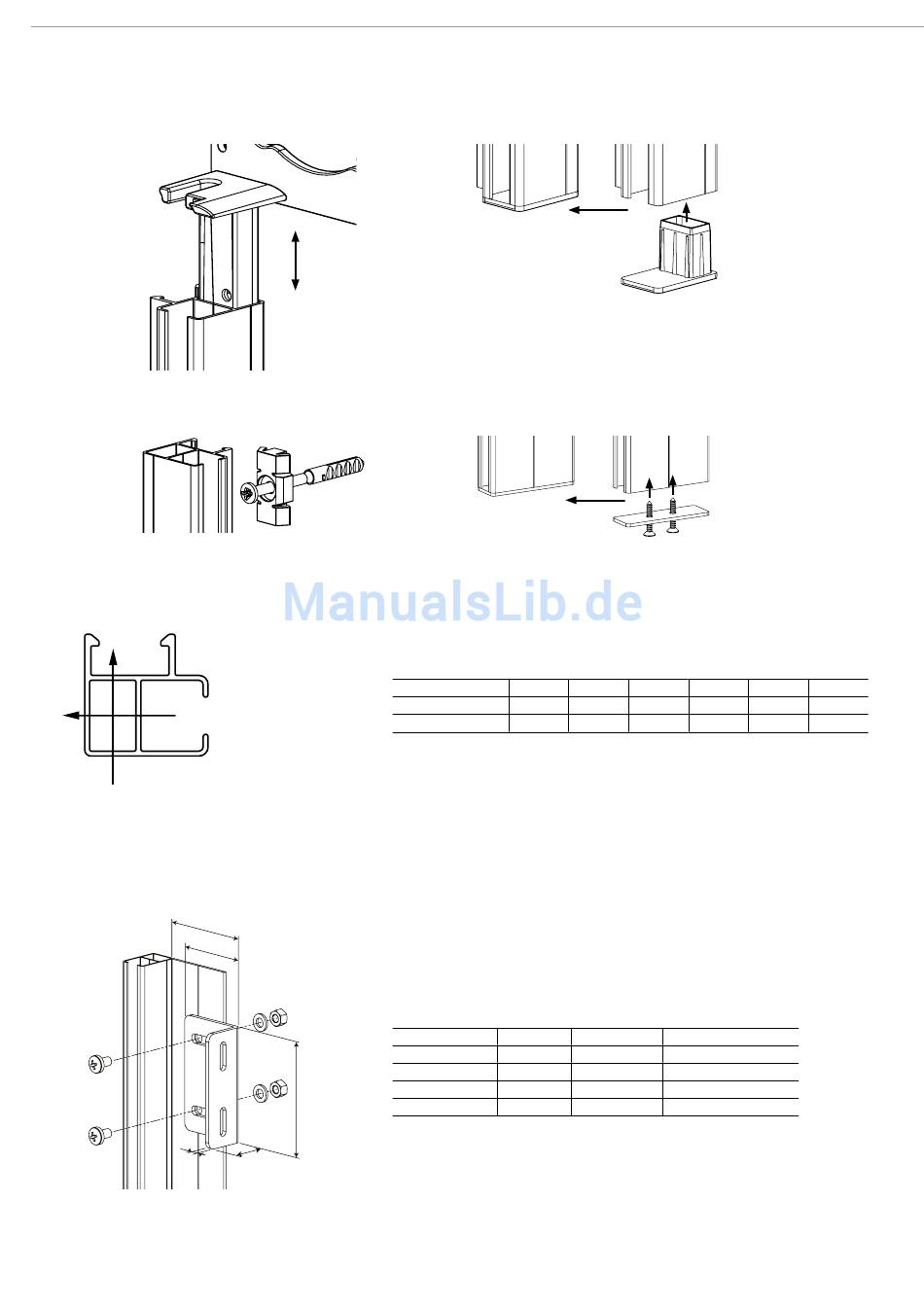

Pinmontage
Der Screenkasten wird auf den Führungsschienen montiert.
Pinmontage
Clips für Führungs. 725 / 755
An der Unterseite mit einem kunststoff Endstopfen oder einer aluminium Endplatte als Anschlag für die Endleiste,
Dicke 2 mm.
rückwärtige Bohrung
seitliche Bohrung
Bei einigen Führungsschienentypen sind seitliche oder auch rückwärtige Bohrungen möglich.
Abstandhalter für Führungsschien Typ 728
D
Y
X
80
H=30
Endstopf Pinmontage
Endstopf Pinmontage Mittelführung
Führungsschienen für seitlicher oder rückwärtiger Bohrung
Bohrung 725
Seitlich x
Rückwärtig x
X × H × D X
50 × 30 × 3 50
60 × 30 × 3 60
100 × 30 ×3 100
130 × 30 × 3 130
18
720 728 755
x - x
x x -
Y Zeichnungsnummer
50–65 6-014549-0000
60–75 6-014550-0000
100–115 6-014552-0000
130–145 6-014542-0000
756 740
x -
- -
