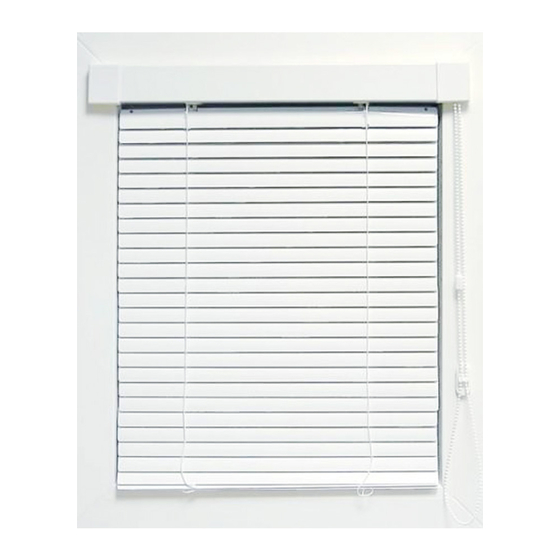

ISOTRA SYSTEM – CLASSIC, HIT, HIT II

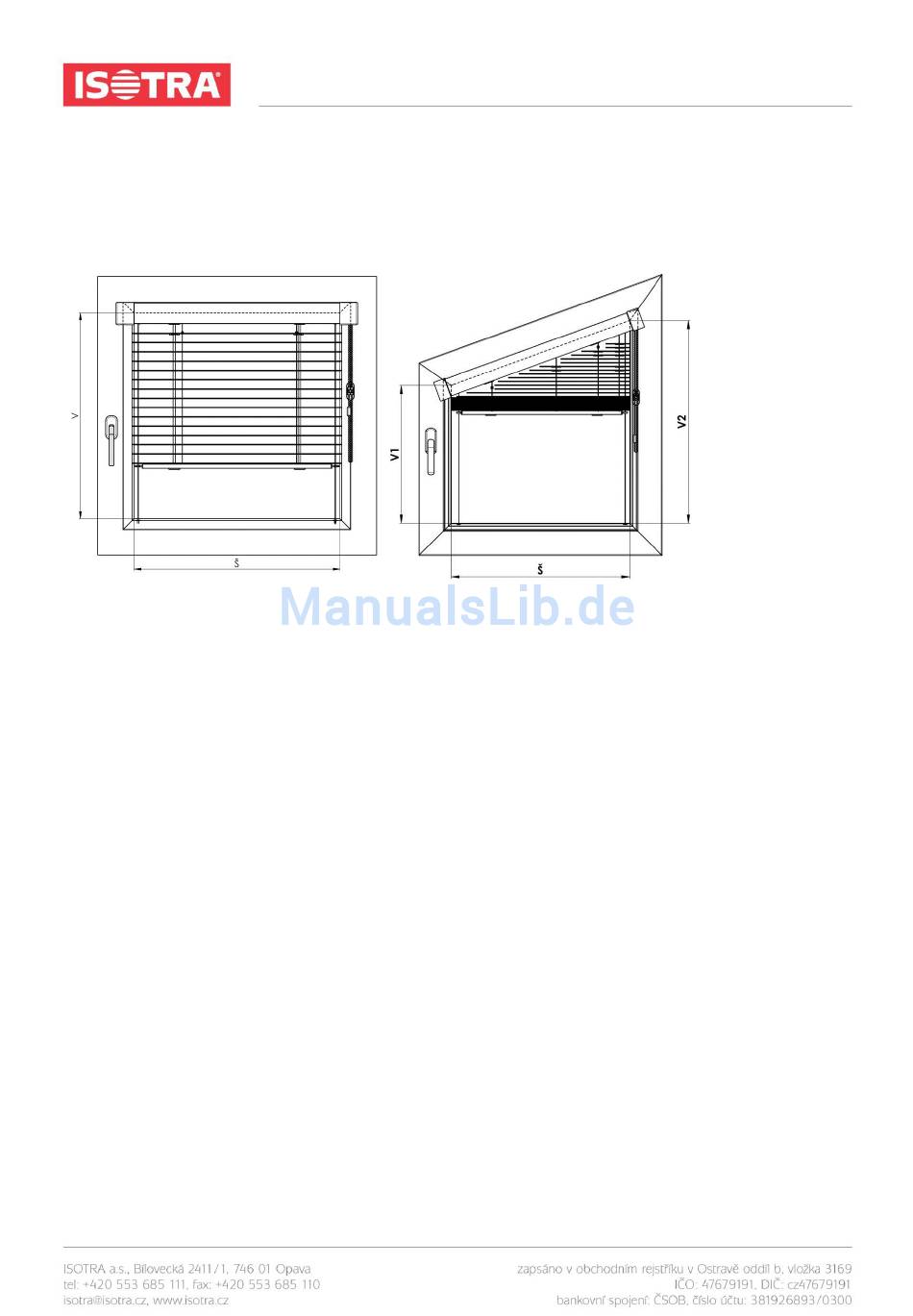

Rechtwinkliges Fenster
1. AUSMESSUNG
Die Isotra-System-Jalousien sind vorwiegend zur Montage in den Fensterflügel der Plastik- und Holzeurofenster bestimmt.
DIE BREITE UND HÖHE DER JALOUSIE WIRD FOLGENDERMAßEN GEMESSEN:
B ... (BREITE)
Die Breite wird dicht an dem Glas, von der linken Innenkante der Glasleiste bis zu der rechten Innenkante der Glasleiste
samt der Gummi- oder Silikondichtung gemessen, und zwar an drei Stellen – oben, in der Mitte und unten. Zur Herstellung
und Bestellung der Jalousie wird das geringste gemessene Maß genommen. Die Jalousien werden mit einer Breite von
300 mm bis 2 000 mm mit einer Genauigkeit auf Millimeter mit Toleranz von ± 1 mm hergestellt.
H ... (HÖHE)
Die Höhe wird in der gleichen Tiefe der Glasleisten wie die Breite der Jalousie gemessen, von der oberen Leiste zu der
unteren Leiste. Die Jalousien werden mit einer Höhe von 300 mm bis 2 200 mm mit einer Genauigkeit auf Millimeter mit
Toleranz von –3/+27mm hergestellt.
T ... (TIEFE)
Es wird die Tiefe der Glasleiste im Anschluss auf die Verwendung der Distanzunterlagen unter die seitlichen
Jalousieplatten gemessen. Es wird zwischen der linken und der rechten Unterlage unterschieden.
Tiefe der Glasleiste:
19 mm und mehr keine Unterlage
15-19 mm
eine Unterlage auf jede Seite
11-15mm
zwei Unterlagen auf jede Seite
Gültigkeit der Anleitung: ab 1.9.2014
AUFMASS - UND MONTAGEANLEITUNG
Atypisches Fenster
1
