MONTAGE
MONTAGE DER SEILE BEI DEN ROLLOS MIT EINEM KASTEN
Die Stahlseile Ø 4 mm werden auf entsprechende Länge zugeschnitten mit aufgepresstem Gewin-
de-Endstück geliefert. Die genaue Konfiguration der Seile kann sich entsprechend des konkreten
Projekts unterscheiden. Nach der Montage des oberen Kastens ziehen Sie das Seil durch die Be-
festigungswalze am Seitenteil durch und sichern es mit der Schraube.
Schrauben Sie die Konsolen mithilfe von für den Konstruktionstyp (Stahlkonstruktion, Zement, Mauerwerk u.ä.) geeigneten
Schaftschrauben und Einzelteilen an die Wand. Im Bedarfsfall vergrößern Sie den Abstand zwischen der Konsole und der Wand
mithilfe von Unterlegscheiben. Das Seil spannen Sie immer an und halten so, dass es sich nicht verdreht.
ANMERKUNG
Überprüfen Sie, ob die vier Befestigungspunkte der Seile parallel und rechtwinkelig sind. Dies kann man durch die Messung
von zwei Abständen „S1" und „S2" oder der Diagonalen „D1" und „D2" vornehmen. Die Abstände müssen gleich sein bei ± 1 mm.

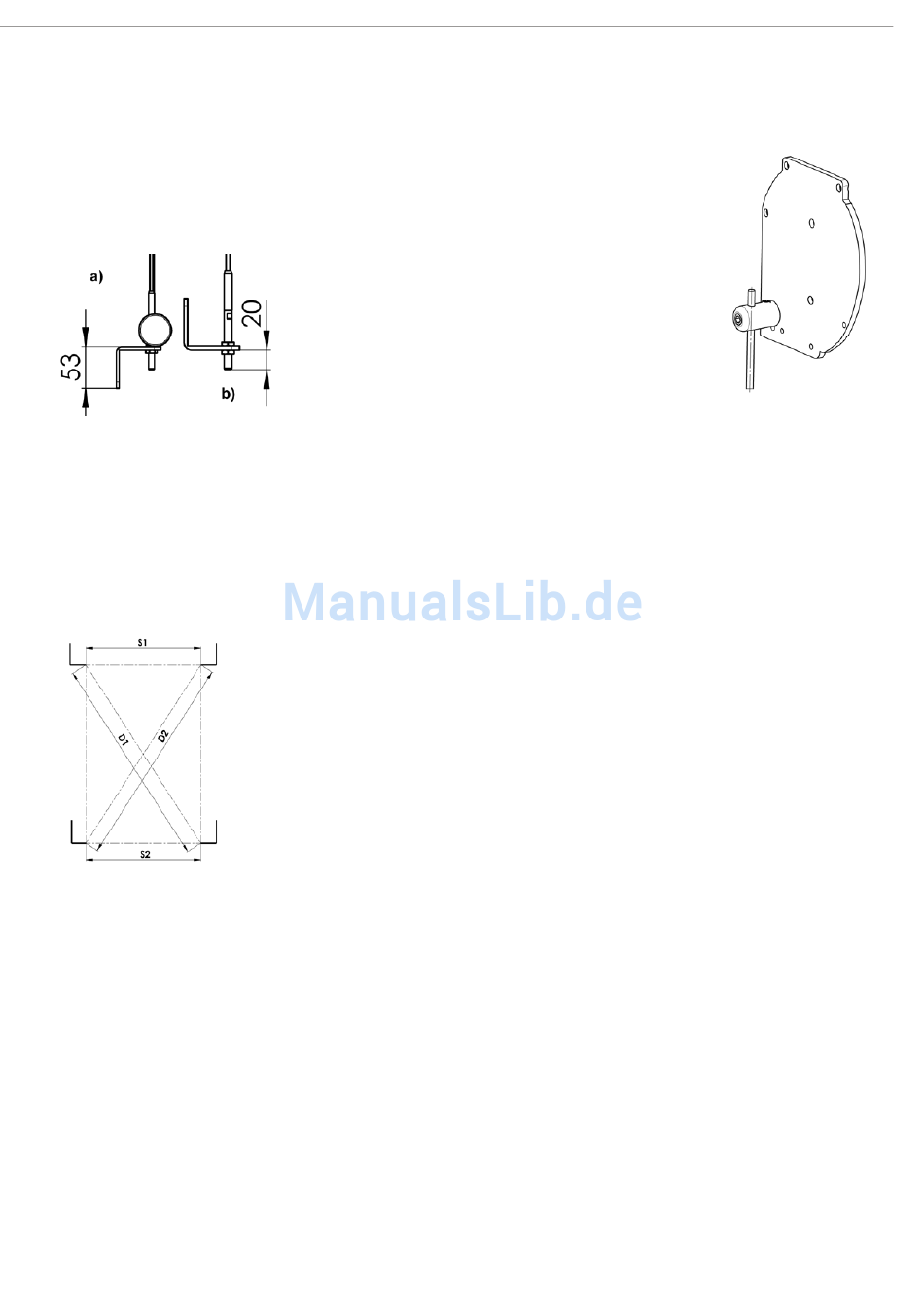

Die unteren Konsolen können seitlich oder frontal mon-
tiert werden, wobei das Profil „L" nach unten (a) oder nach
oben (b) zeigt.
Anmerkung: Die Wahl des Ortes zur Montage der Kon-
solen muss noch vor der Bestellung der Rollos durchge-
führt werden, weil durch diese Position die Länge des Seils
vorgegeben ist.
Werden die Konsolen nach oben gerichtet montiert (b),
dann lassen Sie mindestens 20 mm Abstand zwischen der Konsole und dem Fußboden
oder der Fensterbrüstung.
