SCREENROLLOS
SCREEN LITE
MONTAGE
MONTAGE DER SEILE BEI DEN ROLLOS OHNE EINEN KASTEN
Die Stahlseile Ø 4 mm werden auf entsprechende Länge zugeschnitten mit aufgepresstem Gewinde-Endstück geliefert. Die
genaue Konfiguration der Seile kann sich entsprechend des konkreten Projekts unterscheiden. Nach der Montage der Tragkon-
solen ziehen Sie das Seil durch die Befestigungswalze am Seitenteil durch und sichern es mit der Schraube.

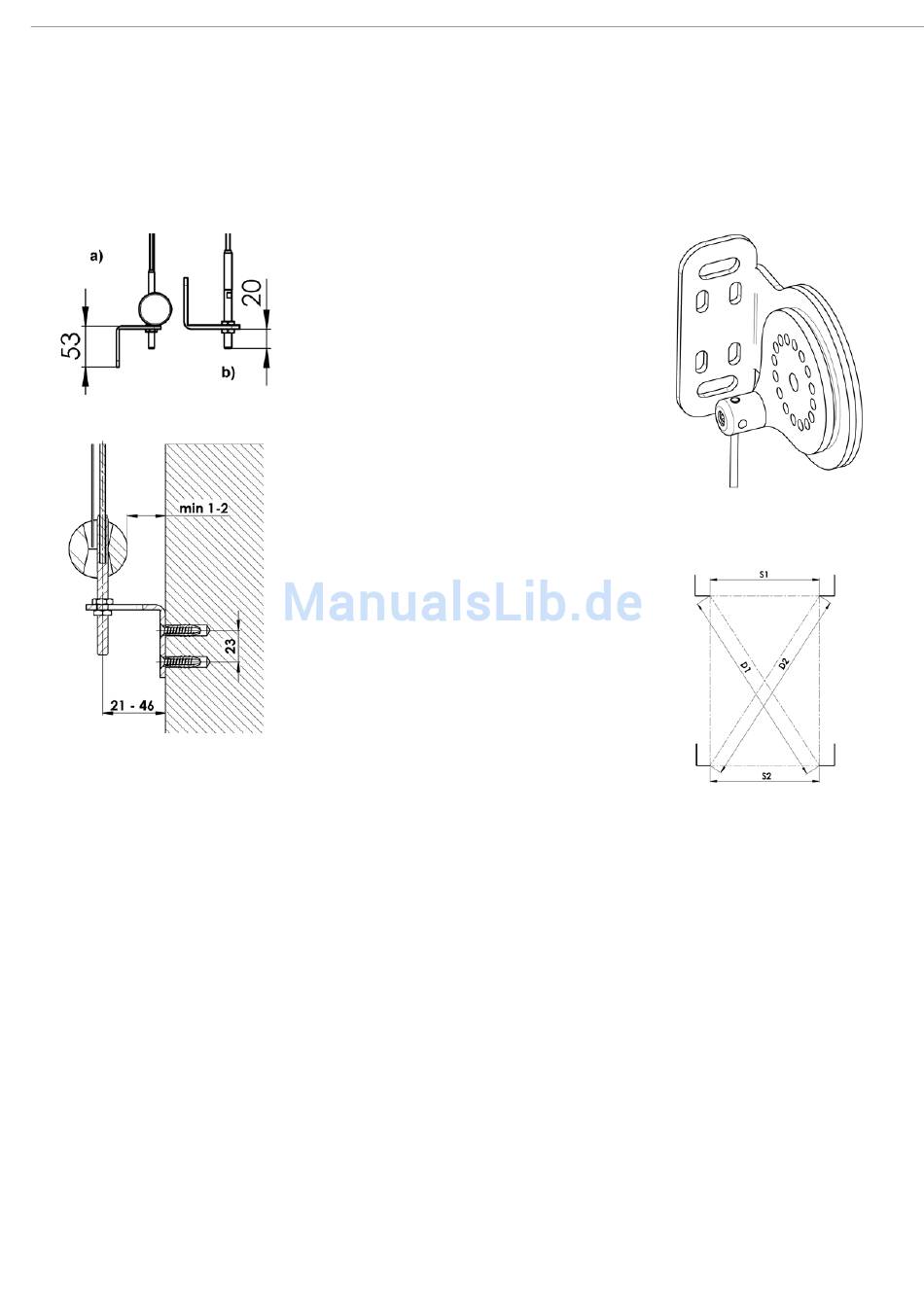

Die unteren Konsolen können seitlich oder frontal
montiert werden, wobei das Profil „L" nach unten (a)
oder nach oben (b) zeigt.
Anmerkung: Die Wahl des Ortes zur Montage der
Konsolen muss noch vor der Bestellung der Rollos
durchgeführt werden, weil durch diese Position die
Länge des Seils vorgegeben ist.
Werden die Konsolen nach oben gerichtet montiert
(b), dann lassen Sie mindestens 20 mm Abstand
zwischen der Konsole und dem Fußboden oder der
Fensterbrüstung.
Schrauben Sie die Konsolen mithilfe von für den
Konstruktionstyp (Stahlkonstruktion,
Mauerwerk u.ä.) geeigneten Schaftschrauben und
Einzelteilen an die Wand. Das untere Profil sollte
mindestens 1-2 mm von der Wand oder vom Fenster
entfernt sein, damit es nicht zu einer gegenseitigen
Beschädigung bei der Bewegung kommt. Im Bedarfs-
fall vergrößern Sie den Abstand zwischen der Konsole
und der Wand mithilfe von Unterlegscheiben. Das Seil
spannen Sie immer an und halten so, dass es sich nicht
verdreht.
ANMERKUNG
Überprüfen Sie, ob die vier Befestigungspunkte der Sei-
le parallel und rechtwinkelig sind. Dies kann man durch
die Messung von zwei Abständen „S1" und „S2" oder der
Diagonalen „D1" und „D2" vornehmen. Die Abstände
müssen gleich sein bei ± 1 mm.
