Führungsschiene 1040 (6-015203)
Die schmalen Führungsschienen 1040 bestehen aus einer Basiskomponente (C), einem Vorsatzteil (D) und einem Halter (B) mit
Reißverschlussprofil (A). An der Unterseite der Basiskomponente der Führungsschienen befindet sich jeweils eine Abschlu-
ssplatte aus Aluminium. Das Vorsatzteil wird mithilfe der mitgelieferten Bohrschrauben an der Basiskomponente befestigt
(siehe Abbildung). Erst wenn das Vorsatzteil fixiert ist, kann der Halter zusammen mit dem Reißverschlussprofil eingebracht
werden. Der Halter und das Reißverschlussprofil sind jedoch 35 mm länger als die Führungsschiene.
Bei der Basiskomponente und dem Scharnierteil handelt es sich um Profile aus stranggepresstem Aluminium, die beide pul-
verbeschichtet sind. Der Halter und das Reißverschlussprofil sind beide aus Kunststoff.
Wenn zwischen dem Screen und dem Fenster ein Insektenschutz angebracht werden soll, müssen Ausgleichsprofile am Kas-
ten und an der Führungsschiene angebracht werden, und zwar jeweils mit dem Klick Profil.
Für die Befestigung des Modells HR10-ZIP müssen erst die Basiskomponenten sorgfältig am Fensterrahmen fixiert werden
(siehe Montageanleitung!). Pro Führungsschiene werden zu diesem Zweck einige Schrauben mitgeliefert.
Bei Verwendung der Option Klick Profil werden die Clipsprofile mit diesen Schrauben fixiert, und zwar an der Unterseite zusa-
mmen mit einem Endwinkel. Anschließend können die Basiskomponenten daran eingerastet werden.
Danach wird der Screenkasten an den Führungsschienen angebracht, und zwar mit den Konsolenzapfen in den
Führungsschienen.

Bedienung

Der Vorbau-Screen HR10-ZIP zeigt immer nach AUSSEN (siehe Abbildung).
Die Bedienung für das Modell HR10-ZIP ist immer elektrisch.
Die Bedienungsseite kann links und rechts sein. An der gewählten Bedienungsseite kann das Kabel dann entweder über die
Seitenführungsschiene oder über ein zu bohrendes Loch an der Ober- oder Rückseite
des Kastenprofils verlegt werden (siehe Abbildung).
Die Motoren haben eine Laufzeit von ± 4 Minuten. Danach wird die thermische Sicherung aktiviert (siehe Motorhandbuch).
LINKS
LINKS
A A
B B
A A
C C
B B
D D
D D
RECHTS
RECHTS
BINNEN
INNENRAUM
BUITEN
AUßEN
Klick Profil
OPTIE 2656 : clipsprofiel OPTIE 2656 : clipsprofiel
E E C C
Fensterseite
RAAM-ZIJDE
H H
B B
K K
G G
49

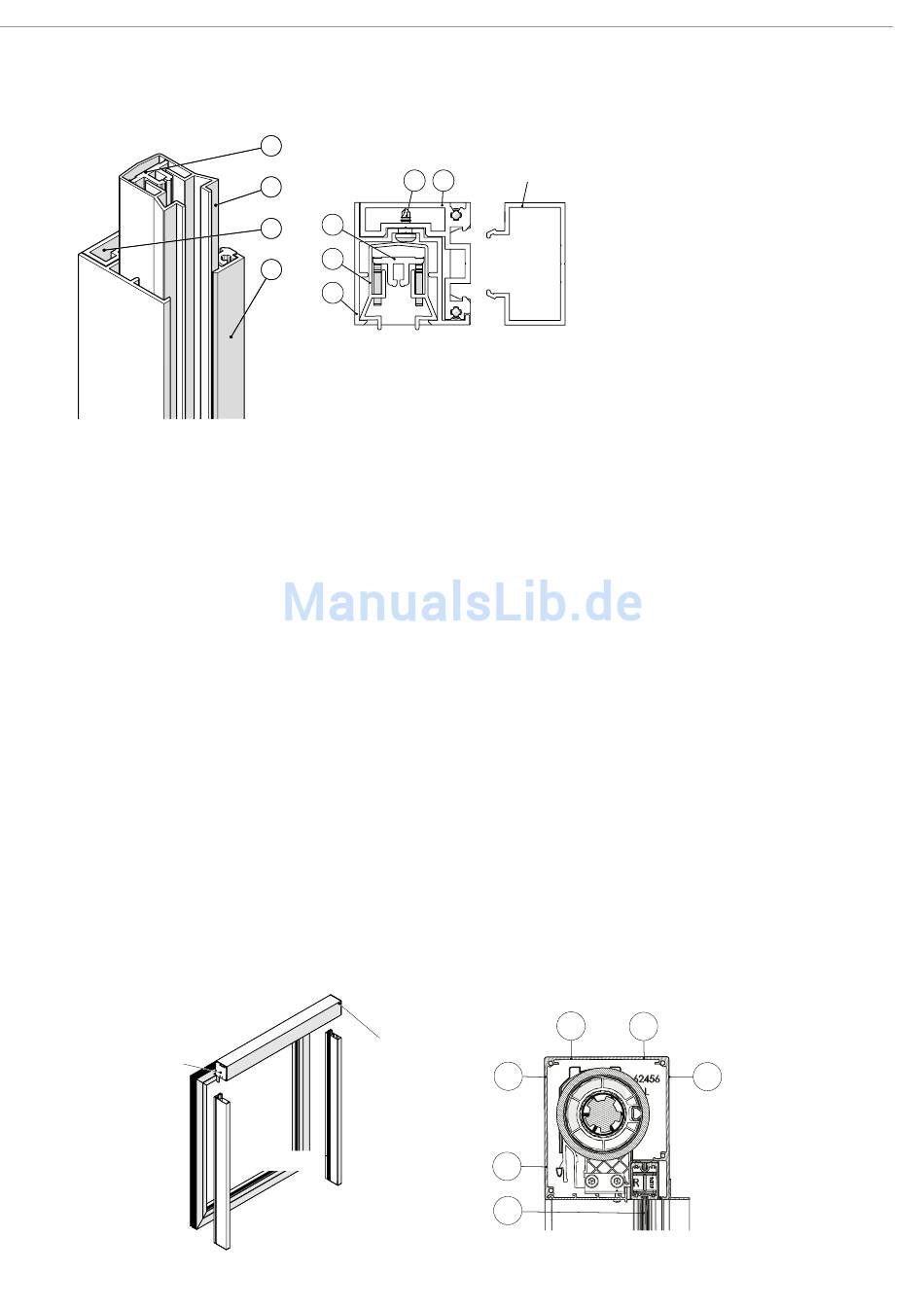

(A) Reißverschlussprofil
