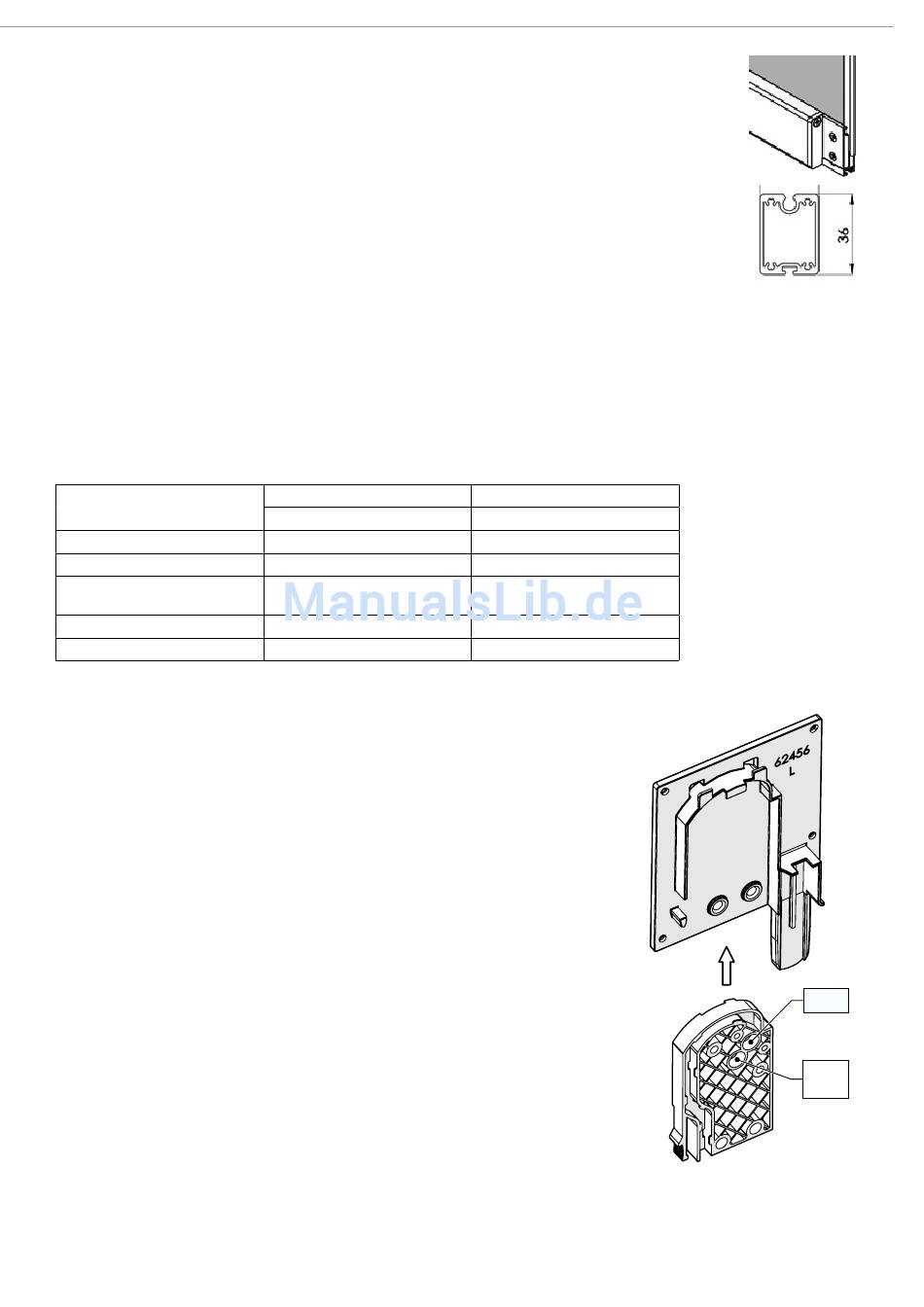

Endleiste (6-015158-0000)
Die Endleiste besteht aus einem zweiteiligen Gleitblock links und rechts und einem pulverbeschichteten
Profil aus stranggepresstem Aluminium.
Das Profil besteht aus folgenden Komponenten:
• einem Tuchschlitz zur schraubenlosen Befestigung des Tuchs
• mittels eines Tuchkeders von Ø 3 mm.
• einer Kammer für einen Beschwerungsstab.
• einem Schlitz an der Unterseite zum Einschieben eines Dämpfungsgummis (optional kann auch ein
Bürstenstreifen verwendet werden).
Der zweiteilige Gleitblock sorgt für eine optimale Festklemmung des Tuchs.
Tuchwelle
Abhängig vom Breitenmaß und vom Tuchtyp wird die Welle aus stranggepresstem Aluminium Ø 55 mm oder die Welle aus
verzinktem Stahl Ø 78 mm verwendet (siehe Tabelle).
Die Tuchwellen verfügen über einen Tuchschlitz zur Befestigung des Tuchs mittels eines Tuchkeders von Ø 4 mm für die Welle
Ø 55 mm und eines Tuchkeders von Ø6 mm für Wellen Ø 78 mm.
An beiden Seiten der Tuchwelle wird eine konische Walzenkapsel angebracht. An der Antriebsseite ist die Walzenkapsel offen,
um den Motor zu integrieren.
WELLE
Material
Tuchkeder
Bestellbreiten
Soltis 92
Satiné
Blackout
* Der Motor LS40 oder Sunea 40 io wird serienmäßig geliefert. Für den RTS ist es notwendig, den LS40 Shutter in der Wand zu
bestellen.
Konsolen (6-015130-0000, 6-015131-0000)
Die Konsolen bestehen aus zwei Komponenten:
• einer festen Seitenkonsole
• einem Einschubmodul
•
Seitenkonsolen links/rechts (6-015130-0000/6-015131-0000)
Maß: 122 x 140 mm
Die Seitenkonsolen aus Aluminium verfügen über angespritzte Konsolenzapfen, die in
die Basiskomponente der Führungsschiene passen. An der Innenseite davon befinden
sich offenstehende Rippen: eine, in die die Endleiste passt, und eine, in die das
Einschubmodul eingeschoben werden muss. Hinter einer Lasche kann das Einschub-
modul mit dem Klickfuß eingerastet werden.
Einschubmodule links/rechts (6-015161-9004/6-015162-9004)
Maß: 66,5 x 115 mm
Die Einschubmodule sind aus glasfaserverstärktem Polyamid. Diese verfügen über ei-
nige Löcher zur Anbringung des Motors an der Motorseite oder ein Loch für eine Welle
an der gegenüberliegenden Seite. Für jeden Wellendurchmesser müssen die zugehöri-
gen Löcher verwendet werden. Indem der Klickfuß nach innen gedrückt wird, kann das
Einschubmodul von der Seitenkonsole gelöst werden.
Die beiden Löcher an der Unterseite dienen dazu, den Anschlag der Bodenplatte an
den Seitenkonsolen zu fixieren.
Ø55 mm*
6-014027-0000
Aluminium
Ø4 mm
645–815 mm
645–815 mm
645–815 mm
47
Ø78 mm
6-015160-0000
Verzinkter Stahl
Ø6 mm gerippt
815–4500 mm
815–4500 mm
815–4500 mm
