MONTAGE
MONTAGE AN DIE WAND MITHILFE VON KONSOLEN MIT DEM PROFIL „L", KASTEN – CT105

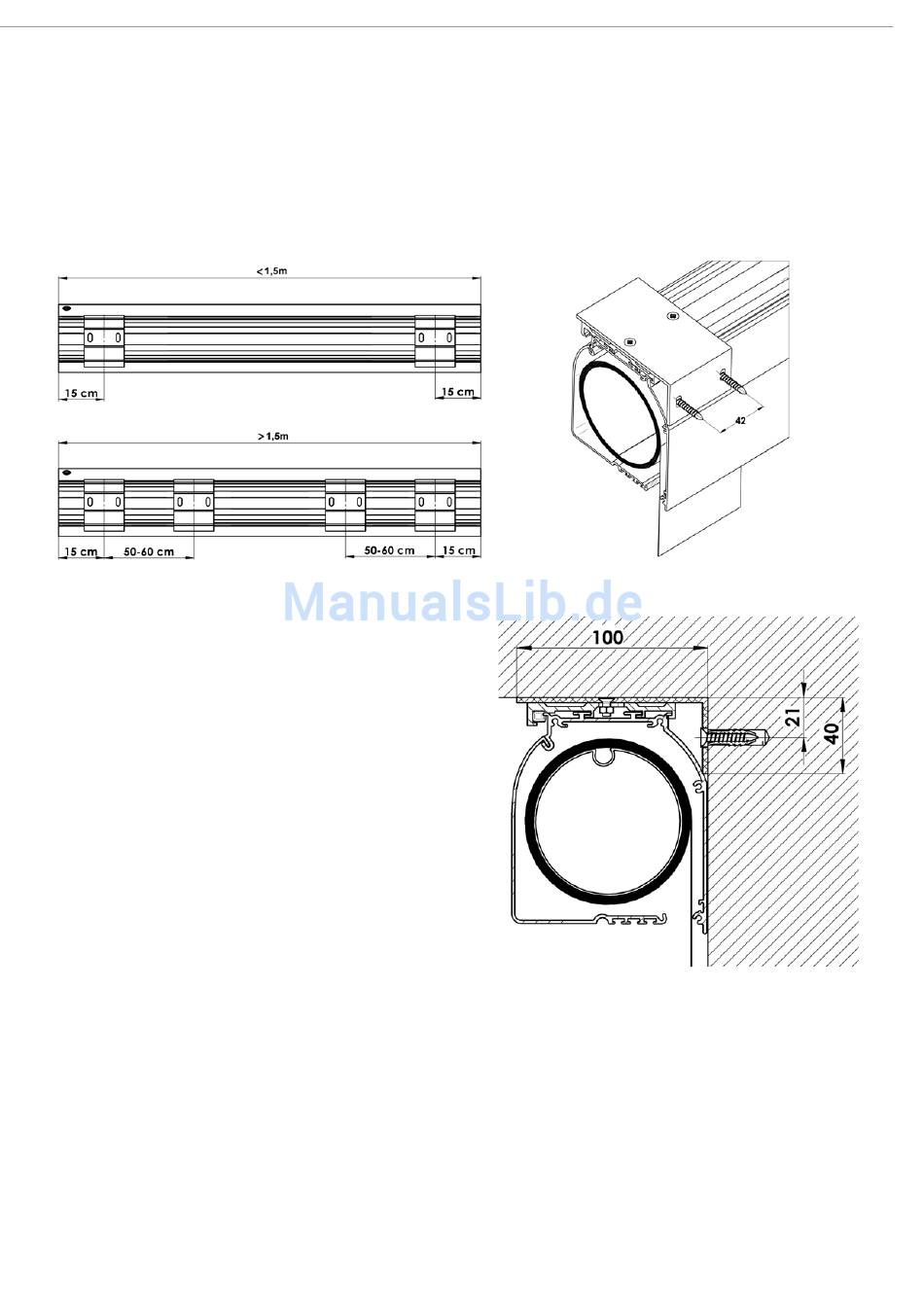

Markieren Sie die Position der Konsolen „L" und der zu bohrenden Öffnungen. Bei den oberen Kästen mit einer Breite bis zu 1,5 m
genügen zwei Konsolen, die in einem Abstand bis zu 15-20 cm von beiden Enden entfernt zu montieren sind. Bei breiteren
Rollos sind zwei weitere Konsolen notwendig, jeweils 50-60 cm von der ersten entfernt montiert.
Montieren Sie die Konsolen mithilfe von für den Konstruk-
tionstyp (Metallkonstruktion, Fensterrahmen, Wand oder
anderes Material) geeigneten Schaftschrauben und Ein-
zelteilen. In den Fällen, in denen vier Konsolen verwendet
werden, stellen Sie sicher, dass die Konsolen vollkommen
ausgeglichen sind (± 1 mm); das kann durch ein Verschie-
ben des Kastens an den Ausschnitten vor dem Anziehen
der Befestigungsschrauben kontrolliert werden. Montie-
ren Sie den Kasten der Konsolen und schieben ihn in Läng-
srichtung, bis er im Rahmen des Fensterflügels zentriert ist
,und drücken Sie die Keile (7) zur Sicherung des Kastens an
seinem Ort ein.
