SCREENROLLOS

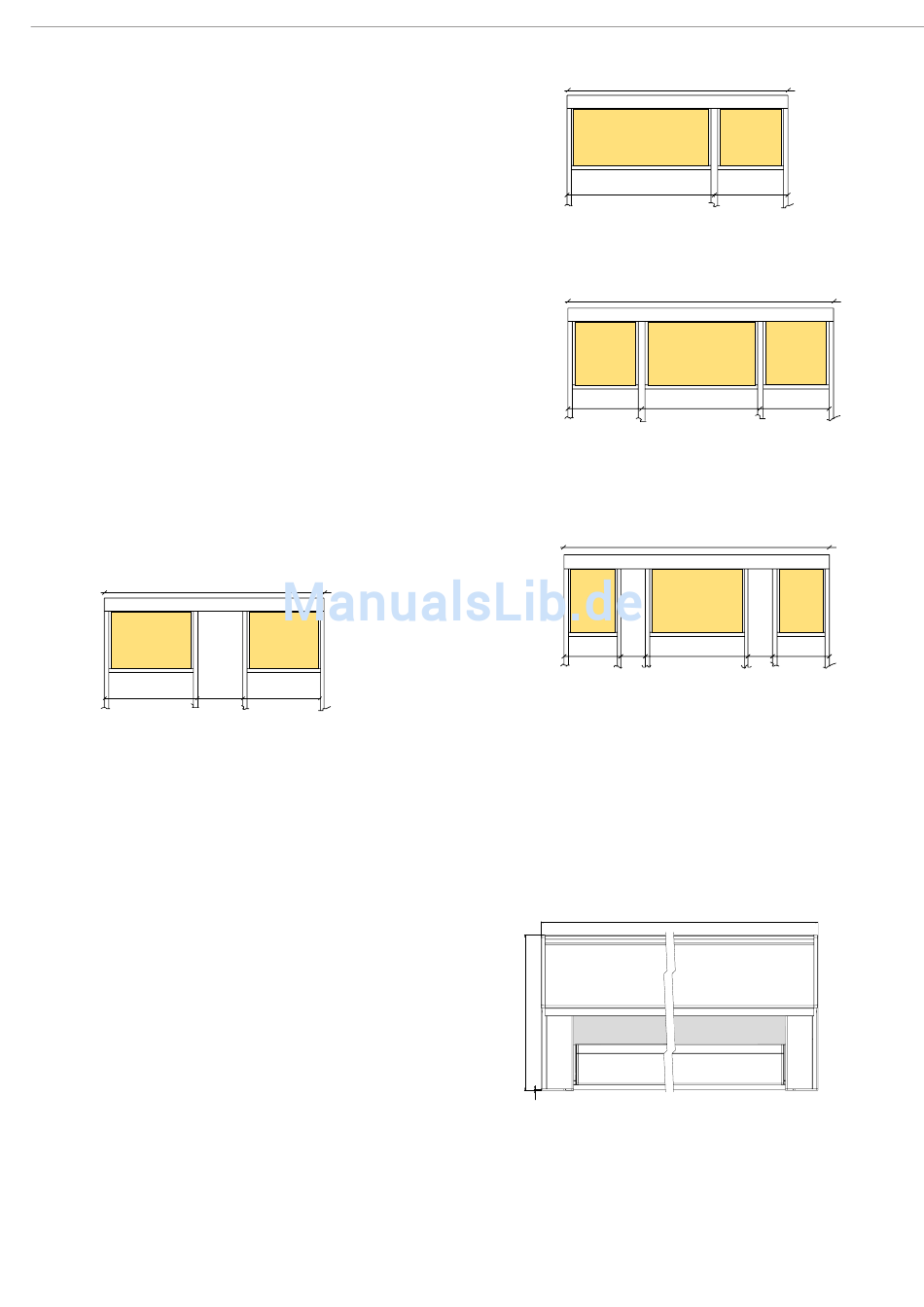

Gekoppelte Screens
Es gibt die Möglichkeit, 2 oder 3 Screens mit nur einem durchgehenden
Kasten zu montieren.
DVC: Screens direkt nebeneinander gekoppelt;
- mit Führungsschienen 855 oder 856
- mit schmale Führungsschienen 865 oder 866
DVS: Screens mit einem kleinen Zwischenraum;
- mit schmale Führungsschienen 839, 830, 838, 865 oder 866
1
DVS: rolety alespoň s jednou mezerou:
- s schmalemi vodicími lištami 839, 830, 838, 865 nebo 866.
Maximum 6 m Kastenbreite.
Es gibt die Möglichkeit, 1 oder 2 oder 3Bedienungen zu verwenden.
- Minimale Breite pro Teil abhängig von Bedienung
- Maximale Gesamtbreite pro Bedienung.
- Kopplung bis max. 6m Breite (Kurbelbedienung oder elektrisch).
- Mittelbedienung ist möglich mit mehreren Fahrern.
- Wir empfehlen, die Bedienung am Teil mit dem größten Tuch
1
anzubringen.
Nicht möglich bei Kasten 150.
1DVS2
1
1DVS2 - Der erste von zwei Screen in gemeinsamen Kasten
2DVS2 - Der zweite von zwei Screen in gemeinsamen Kasten
SCREEN HR8-ZIP 1
B1
Ausmessung
Fertigungsbreite (B) = Außenmaß inkl. Konsolen
Fertigungshöhe (H) = Höhe einschließlich Kasten und unte-
ren Endkappen für die Führungsschienen (Stärke = 2 mm),
Montagebügel exklusive.
B
2
B
2 3
B
2DVS2
2
B1
B
2 3
B1
DVC 2
1
1DVC2 - Der erste von zwei Screen in gemeinsamen Kasten
2DVC2 - Der zweite von zwei Screen in gemeinsamen Kasten
1DVC3
DVC 3
1
1DVC3 - Der erste von drei Screen in gemeinsamen Kasten
2DVC3 - Der zweite von drei Screen in gemeinsamen Kasten
3DVC3 - Der dritte von drei Screen in gemeinsamen Kasten
1DVS3
DVS 2
1
1DVS3 - Der erste von drei Screen in gemeinsamen Kasten
2DVS3 - Der zweite von drei Screen in gemeinsamen Kasten
3DVS3 - Der dritte von drei Screen in gemeinsamen Kasten
B = Kastenbreite
B1 = Breite zwischen Screens
DVS 3
1
1
H
2
34
1 2
B
B
B
1DVC2 2DVC2
1 2
1 2
2
B
B
B
2DVC3
2 3
1 2
1 2
B1
B
B
B
2DVS3
1 2
B1
1 2
B1
2
B1 B1
B
B
2
B1 B1
2
B1 B1
B
DVC
DV
D
3
DVC
D
3DVC3
DV
3
DVS
D
DV
3DVS3
3
DVS
D
3
3
