ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
SCREEN ALFA-ZIP

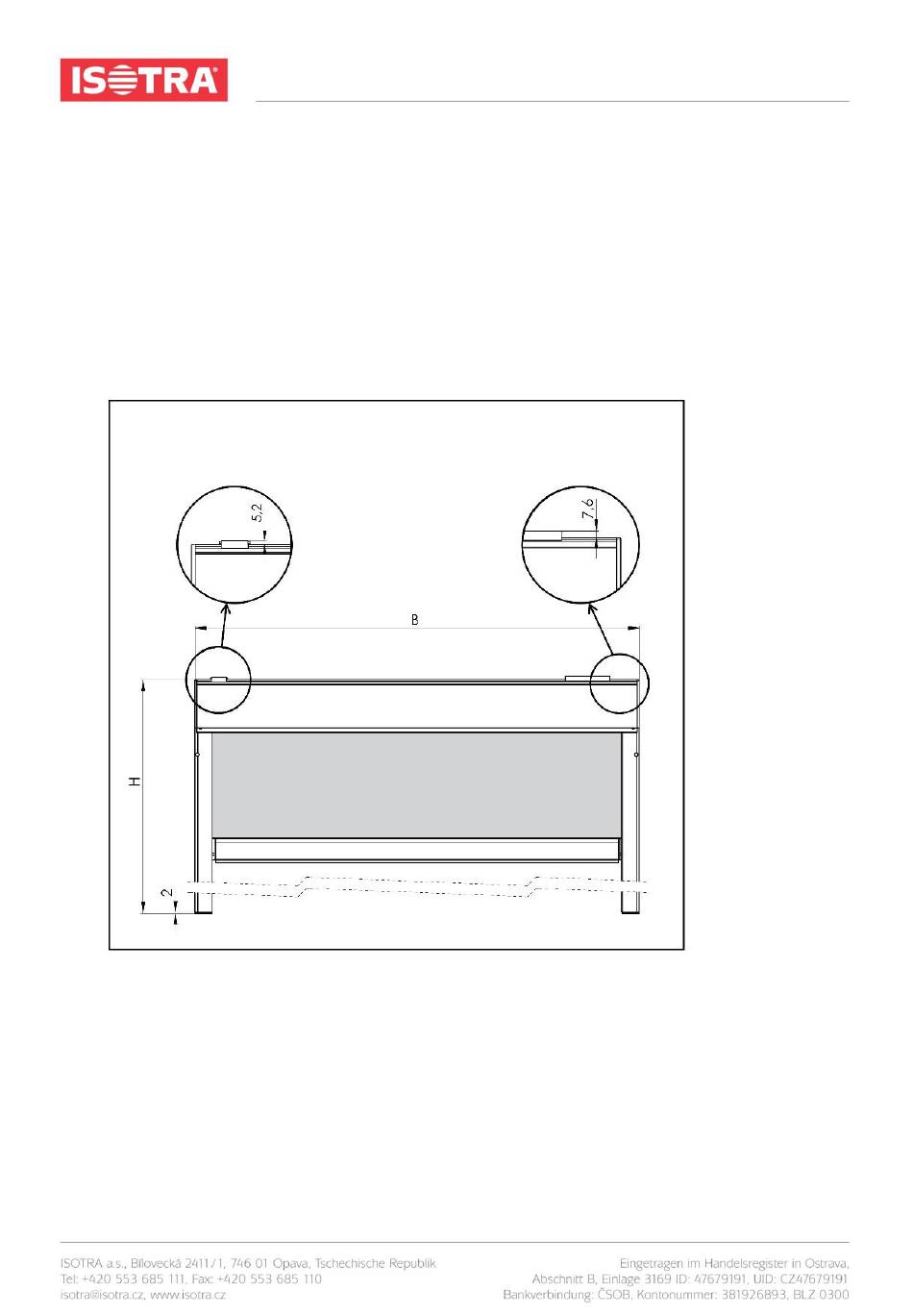

Ausmessung
Endgültige Breite B = Abstand zwischen den Seitenteilen.
Endgültige Höhe H = Höhe einschließlich der Box und der Endstücke der Führungsleisten (Dicke
der Endstücke der Führungsleisten = 2 mm), ausgenommen davon ist der Halter Wand/Decke oder
das Montageprofil.
Halter Wand/Decke
Montageprofil
Gültigkeit der Anleitung: 8. 4. 2020
1
Werbung
Verwandte Anleitungen für Isotra SCREEN ALFA-ZIP
Inhaltszusammenfassung für Isotra SCREEN ALFA-ZIP
- Seite 1 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE SCREEN ALFA-ZIP Ausmessung Endgültige Breite B = Abstand zwischen den Seitenteilen. Endgültige Höhe H = Höhe einschließlich der Box und der Endstücke der Führungsleisten (Dicke der Endstücke der Führungsleisten = 2 mm), ausgenommen davon ist der Halter Wand/Decke oder das Montageprofil.
-
Seite 2: Montage
ANLEITUNG ZUR AUSMESSUNG UND MONTAGE Montage Es gibt mehrere Arten der Installation des Rollos in Abhängigkeit von der Einbausituation. Variante A: Verwendung von Haltern Wand / Decke Methode 1. Befestigung der Box mithilfe von Haltern Wand/Decke, Aufschieben der Führungsleisten auf den Bolzen des Seitenteils und Sicherung der Führungsleisten mithilfe von Schrauben. - Seite 3 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE Schritt 3: Bohren von Öffnungen für die Führungsleisten Führungsleisten A839, A829: Markieren Sie an der Wand oder einer anderen Montagefläche die zu bohrenden Öffnungen. Verwenden Sie dazu die vorgebohrten Führungsleisten. Mit A sind auf dem Bild die Öffnungen zur Befestigung der Führungsleisten markiert.
- Seite 4 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE Führungsleisten A830, A820, A838, A828: Schieben Sie die Führungsleisten auf die Bolzen der Seitenwände auf und schrauben sie an die Montagefläche über die Öffnungen A auf. Schritt 5: Kontrolle der Montage Vergewissern Sie sich immer, ob das Rollo richtig montiert ist: 1.
- Seite 5 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE Schritt 2: Bohren von Öffnungen für die Führungsleisten Führungsleisten A839, A829: Markieren Sie an der Wand oder einer anderen Montagefläche die zu bohrenden Öffnungen. Verwenden Sie dazu die vorgebohrten Führungsleisten. Mit A sind auf dem Bild die Öffnungen zur Befestigung der Führungsleisten markiert.
- Seite 6 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE Schritt 4: Aufsetzen der Box und der Führungsleisten Heben Sie die Box mit den Führungsleisten nach oben. Dies soll von mindestens 2 Personen vorgenommen werden, abhängig von der Gesamt-Breite der Box. Positionieren Sie die komplette Gruppe in die Fensteröffnung.
- Seite 7 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE Variante B: Verwendung des Montageprofils Schritt 1: Montage des Profils Positionieren Sie das Profil auf die Montagefläche und markieren die Stellen entsprechend den vorgebohrten Öffnungen. Die Montagefläche muss vollkommen waagerecht sein! Bohren Sie die Öffnungen gemäß dem zu verwendenden Verbindungsmaterial vor und schrauben das Montageprofil an.
- Seite 8 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE Schritt 4: Befestigung der Box am Montageprofil und Anschrauben der Führungsleisten 1. Setzen Sie die Box in das Montageprofil ein. 2. Vergewissern Sie sich, ob die Box in der gesamten Länge in beiden Schlössern richtig aufgesetzt ist.
- Seite 9 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE Schritt 6: Kontrolle der Montage Vergewissern Sie sich immer, ob das Rollo richtig montiert ist: 1. Überprüfen Sie zuerst, ob die Box waagerecht montiert ist. 2. Überprüfen Sie, ob beide Führungsleisten zueinander parallel und zugleich lotrecht zur Box sind. 3.
