Isotra DACHROLLO R-LITE Anleitung Zur Ausmessung Und Montage

DACHROLLO R-LITE
1. AUSMESSUNG DES FENSTERS:

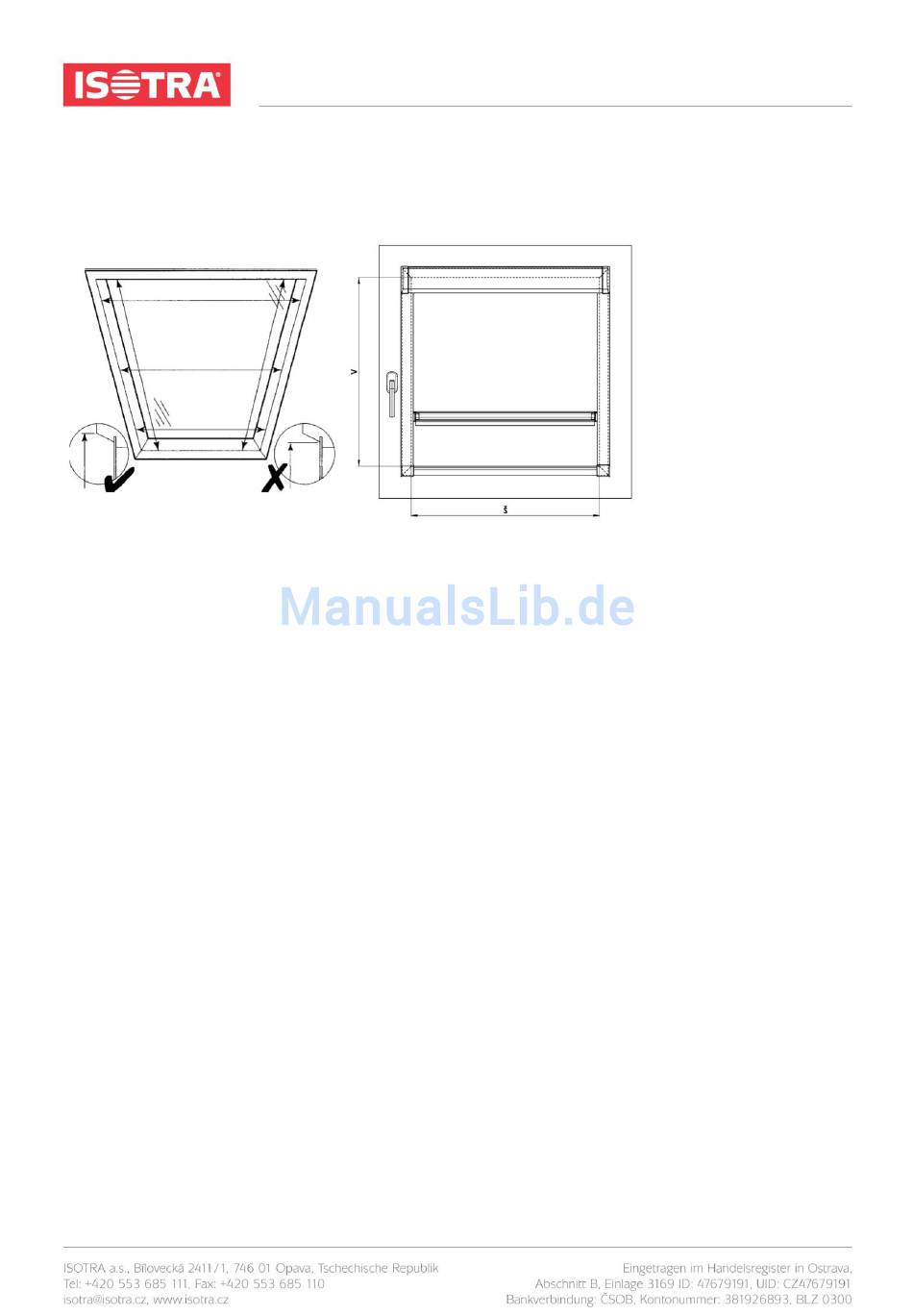

Die Ausmessung ist wie im Bild dargestellt durchzuführen. Die Messung soll oben an dem Rahmen des Fensterflügels,
nicht an der Glasfläche, gemessen werden. Ist das Fenster mit einem Typenschild versehen, dann geben Sie die genaue
Bezeichnung und Typ des Dachfensters im Bestellformular an. Die Mindesttiefe für die Montage ist 40 mm.
DIE BREITE UND HÖHE DER LICHTEN FLÄCHE IM FENSTERFLÜGEL WERDEN WIE FOLGT GEMESSEN:
b ... (Breite)
Die Breite wird von dem linken Höhepunkt zum rechten Höhepunkt des Fensterflügels oben in Bereich der
Rollobefestigung gemessen. Die Jalousien werden mit einer Breite von 300 mm bis 1200 mm mit einer Genauigkeit auf
Millimeter hergestellt.
Maße außerhalb der festgelegten Höchstgrenzen müssen mit dem Hersteller besprochen werden.
h .... (Höhe)
Die Höhe wird ähnlich wie die Breite gemessen, und zwar von dem oberen Höhepunkt zu dem unteren Punkt des
Fensterflugelrahmens, dieser Maß soll als Bestellmaß in das Bestellformular des Rollos eingetragen werden.
Die Jalousien werden mit einer Höhe von 300 mm bis 1600 mm mit einer Genauigkeit auf Millimeter hergestellt.
Maße außerhalb der festgelegten Höchstgrenzen müssen ebenfalls mit dem Hersteller besprochen werden.
IN DEM BESTELLFORMULAR SIND FOLGENDE ANGABEN ZU SPEZIFIZIEREN:
Maß
1.
Fenstertyp + Identifikationsnummer des Fensters
2.
Winkel der Glasleiste (90°, 96°, 100°, 102°, 105°)
3.
Ausgabedatum: 3. 3. 2015
ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
1
