Außenbedienung - Isotra SCREEN HR8-ZIP Handbuch

Bedienungsausgang
E
H
B
K
C
M P S D
Q
Bedienung Kurbel
Innenbedienung
Standard: - mit einer grauen kunststoffummantelten Knickkurbelstange
- Durchführung 90° (Übertragungstift: Vierkant 6 mm – L = 320 mm)
- Magnetklemme zur Befestigung an der Wand
- Die Länge der Kurbelstange hängt von der Höhe des bestellten Screens ab: L = H – 150 mm (bei Ausgang 90°), L =
H – 350 mm (bei Ausgang 45°).
Optional: - Durchführung 45°
- abnehmbare Kurbelstange mit Trichter
- ohne Kurbelstange mit Trichter
Achtung: Die Durchführung kann nicht direkt auf dem Screenkasten montiert werden. Deshalb sollte ein separater Kasten
vorgesehen werden.
22
6
Ø26
85
14
32,5
Durchführung 90°
Außenbedienung
Standard: - Kurbelstangenbedienung mit Öse, Abnehmbare Kurbelstange mit Haken, L = 1600 mm
Optional: - Längere Kurbelstangen sind gegen Aufpreis erhältlich.
Bedienungsausgangen Kurbel
B
Kurbel 45° Kurbel 90°
Ausgang C Ausgang A - B

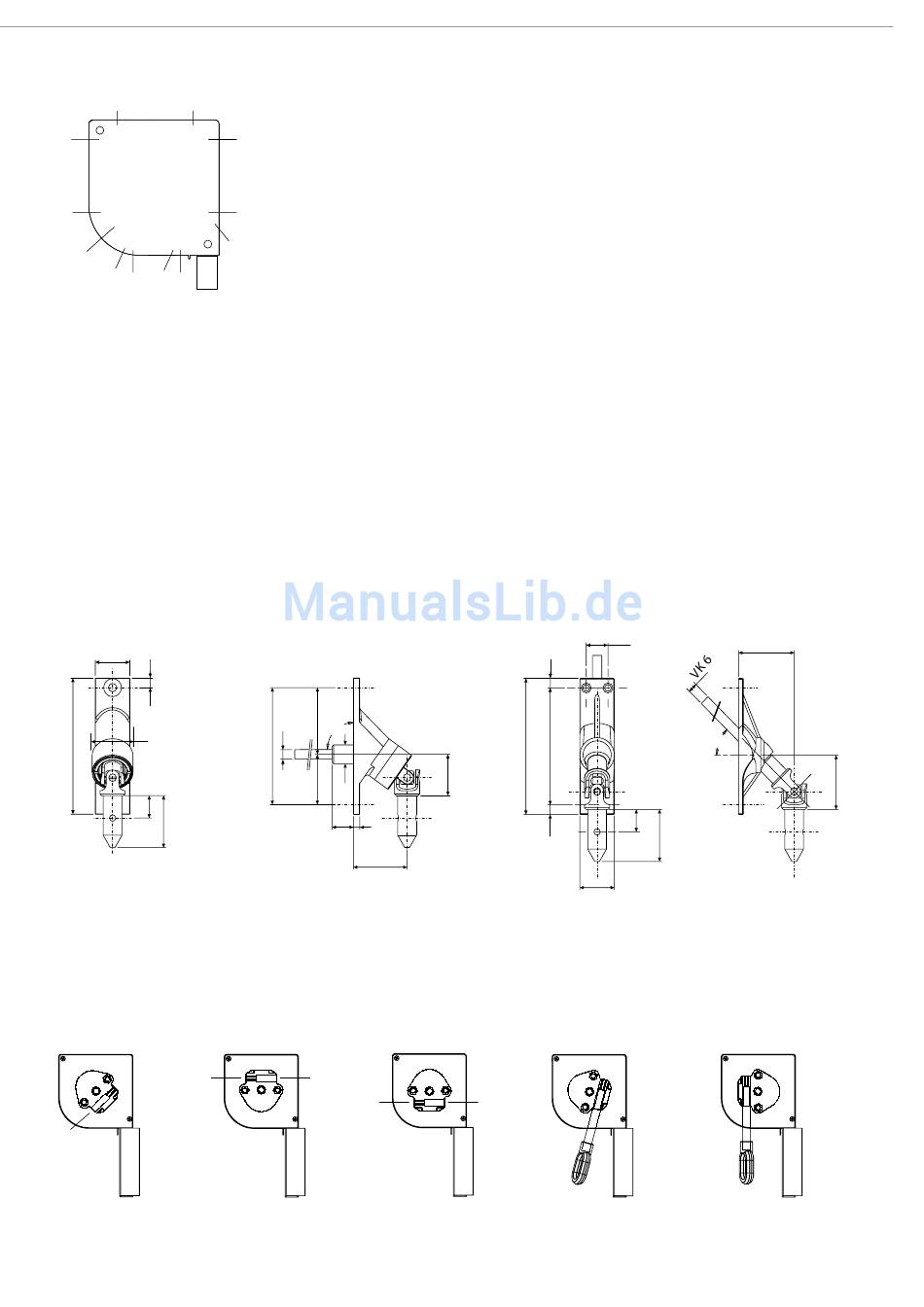

Pro Bedienung sind verschiedene Ausgänge möglich. Aus diesen Zeichnungen ist die
exakte Position des Bedienungsausgangs ersichtlich. Beachten Sie diese Zeichnungen
A
bei der Montage.
O
T
42
90 °
VK 6
73
12
31
14 4
34
A
K
Kurbel 90°
Ausgang O - K
13,8
6
85
73
26
6
22
Durchführung 45°
O
Kurbel mit Öse
Ausgang S
13
35
45°
14
32,5
Kurbel mit Öse
Ausgang P
SCREENROLLOS
