SCREEN ZIP
MONTAGE
MONTAGE DER FÜHRUNGSLEISTEN
Das richtige Vorgehen bei der Montage der Führungsleisten hängt von dem verwen-
deten Modell des Kastens und noch davon ab, ob der Kasten an die Decke oder die
Wand montiert wird oder ob er direkt an den Führungsleisten befestigt ist. Im Angeb-
ot ist nur ein Modell der Führungsleisten enthalten, und zwar der Typ GS40.

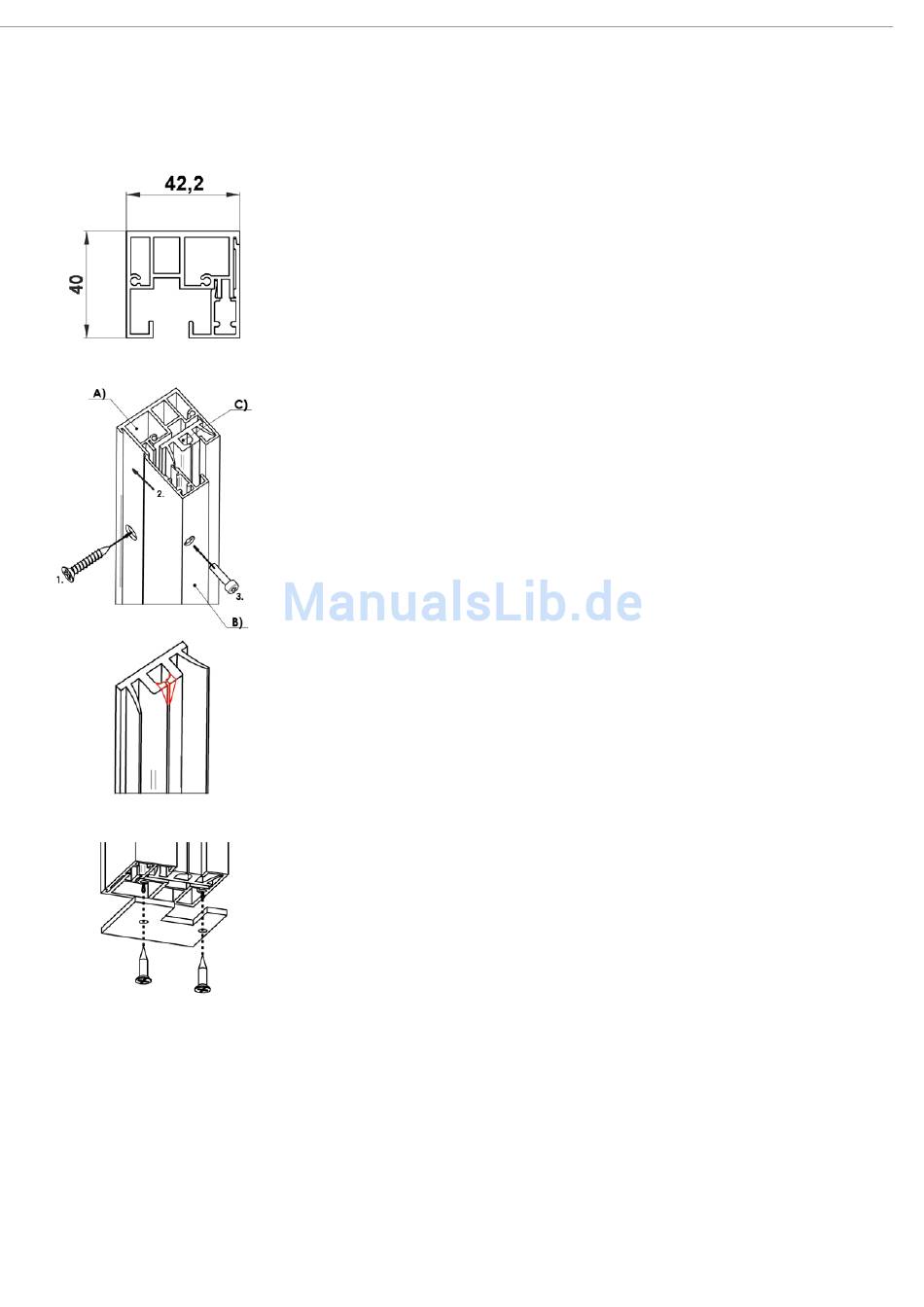

Die Führungsleisten ZIP bestehen aus drei Teilen: aus zwei Alu-Schienen und einer
Innen-Kunststoffschiene, in welcher sich der ZIP bewegt.
A - Alu-Führungsleiste
B - Aluminiumdeckel der Schiene,
C - Kunststoff-Führungsschiene.
1. Zuerst befestigt man die Alu-Führungsleiste (A) an die Wand.
2. In sie legt man die Kunststoff-Führungsschiene (C) ein und das Profil schließt man
mit dem Alu-Deckel (B).
3. Den Deckel schraubt man mithilfe von beigelegten Imbussschrauben an die
Führungsleiste an.
Die Führungsleiste schneiden Sie auf die richtige Länge so, dass der Rand vollko-
mmen rechtwinkelig ist. Nach dem Abschneiden der inneren Kunststoffleiste sollen
beide zwei oberen Profilenden so abgeschrägt sein, wie auf dem Bild dargestellt ist,
was eine Abreibung des Stoffes an der scharfen Kante verhindert.
Wenn die Führungsleisten mit ihrem Rand nicht auf der Fensterbrüstung oder dem
Fußboden stehen, müssen an den Enden die Endkappen verwendet werden. Vor
dem weiteren Montageschritt befestigen Sie die Endkappen mithilfe von gelieferten
Schrauben.
