SCREENROLLOS
SCREEN LITE
MONTAGE
MONTAGE
Die Montage der Rollos darf nur von einem qualifizierten Personal vorgenommen werden, welches in der Lage ist, die nachste-
henden Instruktionen unter Berücksichtigung der Sicherheit ordnungsgemäß zu beachten.
Haupttätigkeiten:
1) Vorbereitung der Wände, Decken oder einer anderen Konstruktion für die Montage der Rollos mithilfe
von ortsveränderlichen Bohrmaschinen und Schraubenziehern;
2) Montage des Rollos an die Wand oder Decke;
3) Anschluss an die Elektrospeisung;
4) Einrichtung (Endanschläge/Motor-Endschalter u.ä.) und Testbetrieb des Rollos.
VORBEREITUNG DER MONTAGE DES ROLLOS
Vor der Montage des Rollos überpüfen Sie, ob die Oberfläche des Montageortes nicht beschädigt ist und für die Montage auch
geeignet ist. Wählen Sie geeignete Befestigungsschrauben (Typ und Maße), die dem Typ der Konstruktion entsprechen, an wel-
che das Rollo montiert wird (Holz, Zement, Ziegel).
HINWEIS: Eine unrichtige Montage kann Unfälle zur Folge haben. Halten Sie die Instruktionen für eine richtige Montage der
Konstruktion ein, damit Sie das Risiko einer Ablösung des Rollos von der Wand oder vom Fenster verhindern. Die Gesellschaft
ISOTRA sr.o. haftet nicht für Mängel, die auf eine unrichtige Montage zurückzuführen sind.
MONTAGE DES ROLLOS AN DIE DECKE ODER DIE WAND

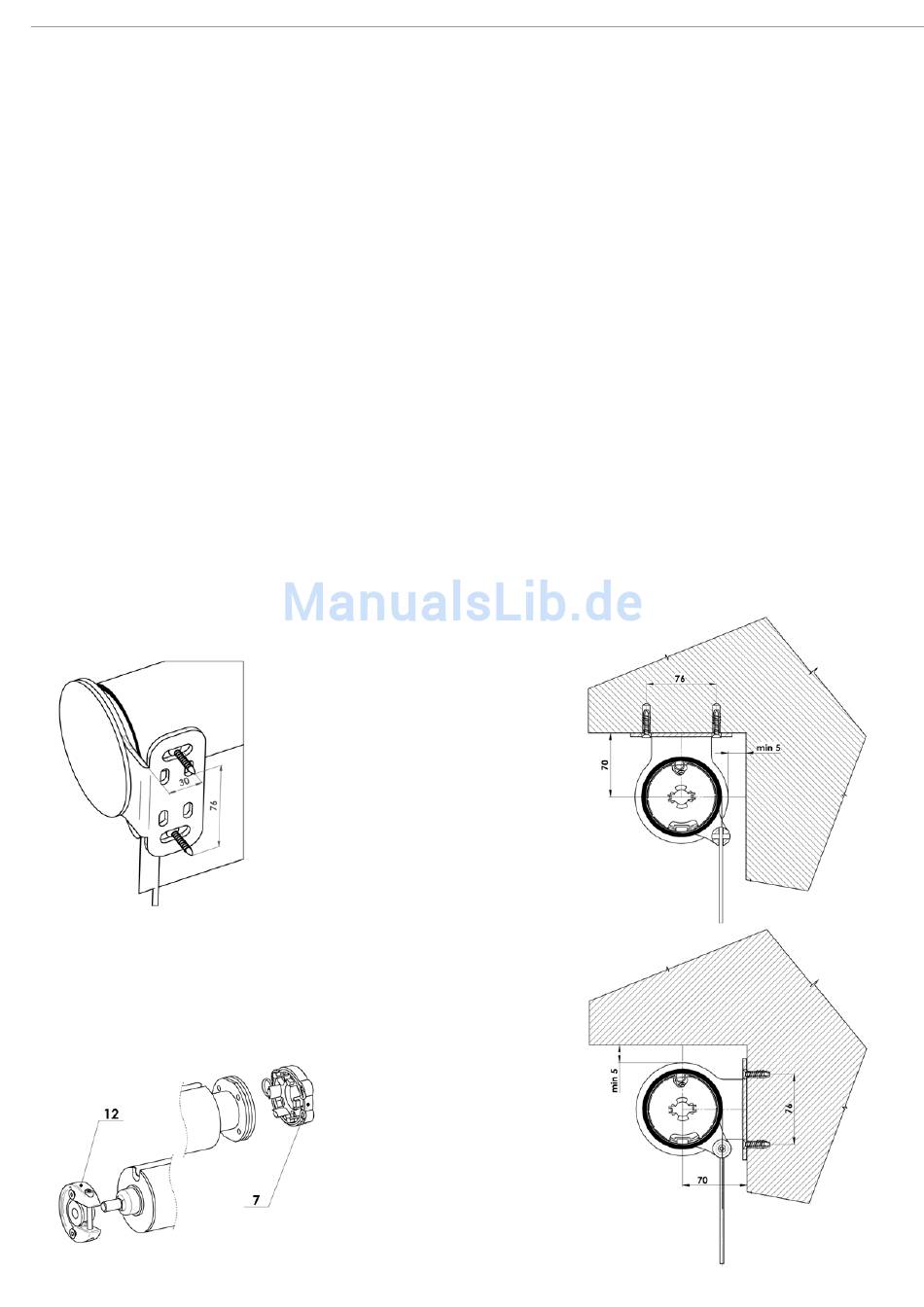

Der Wickel wird an der Motorseite in den Halter HiPro (7) aufgesetzt und mit
einer Klemme gesichert und an der Gegenseite werd er in eine Kunststoffhül-
se (12) eingelegt und mit einer Schraube gesichert.
Die Montage des Screenrollos an die Decke
beginnt man mit der Ausmessung der Be-
festigungsöffnungen für die Tragkonsolen.
Der Abstand der Schrauben vom Rand des
Rollos soll 30 mm betragen. Der Abstand
zwischen den Schrauben beträgt 76 mm.
Zwischen der Wand oder der Decke und
der Tragkonsole belassen Sie eine Lücke
von mindestens 5 mm so, wie es auf dem
Bild dargestellt ist.
Die Richtigkeit der Ausmessung können
Sie noch vor dem Bohren durch ein An-
legen des Rollos im montierten Zustand.
Sie bohren die Öffnungen und montie-
ren die Tragkonsolen. An die befestigten
Konsolen setzen Sie den Wickel auf und
sichern.
