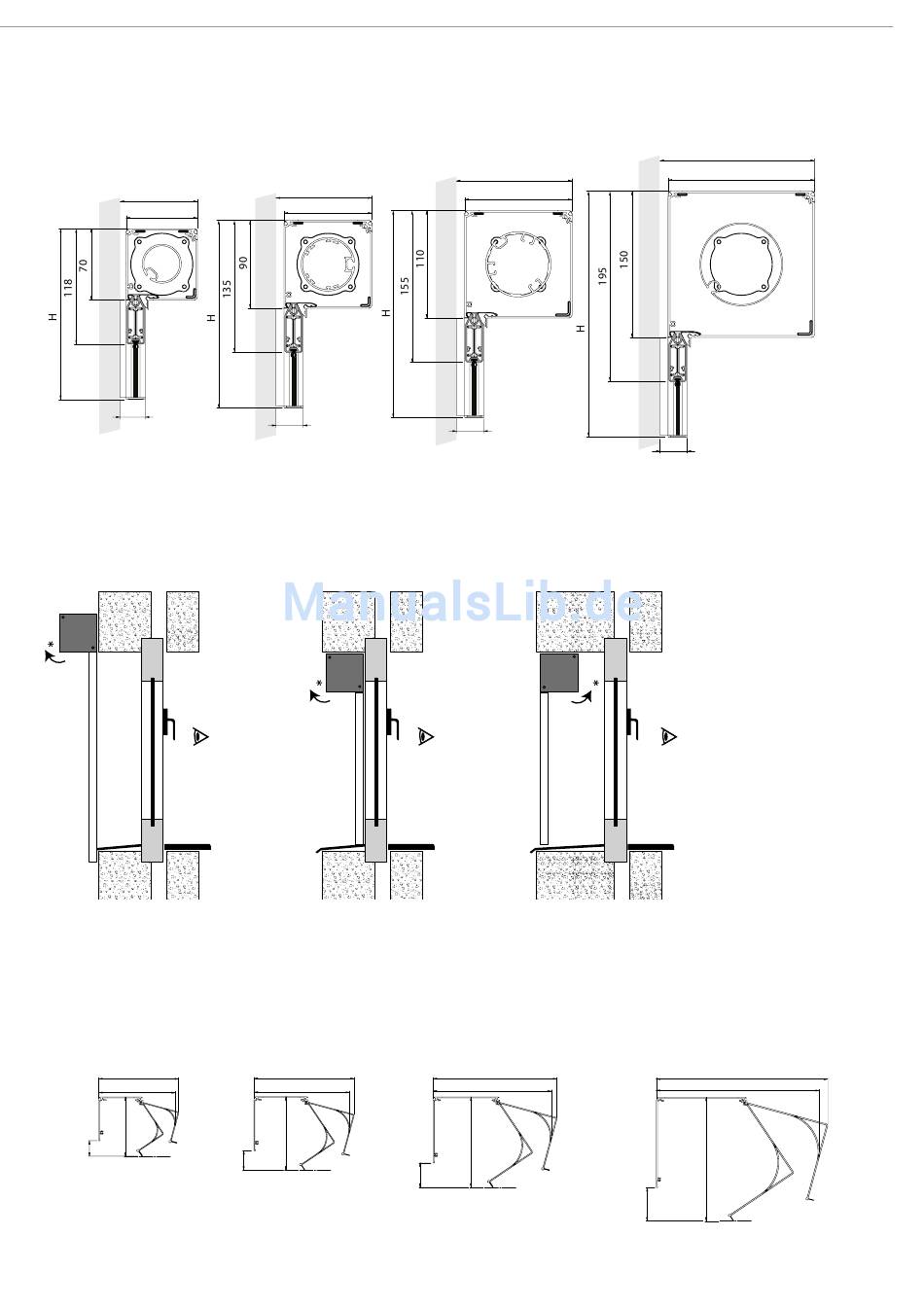

Montage
Pinmontage mit Führungsschien 829 und 839
80
70
30
Typ 70
Montagemöglichkeiten
Typ A-AE (an die Wand)
* Freiraum vorsehen, um Kasten öffenen zu können
Typ 70
132
127
98
25
32
100
90
30
Typ 90
Typ A-AE (in der lichten Öffnung)
Typ 90
166
158
122
39
120
110
30
Typ 110
Typ B-BE (in der lichten Öffnung)
Typ 110
205
195
149
35
SCREENROLLOS
160
150
30
Typ 150
A - Paket zum Fenster "A"
(standard)
AE - Paket zum Fenster "AE"
(Außen leichter)
B - Paket zum Fenster "B"
BE - Paket zum Fenster "BE"
(Außen leichter)
Typ 150
284
270
205
