SCREENROLLOS

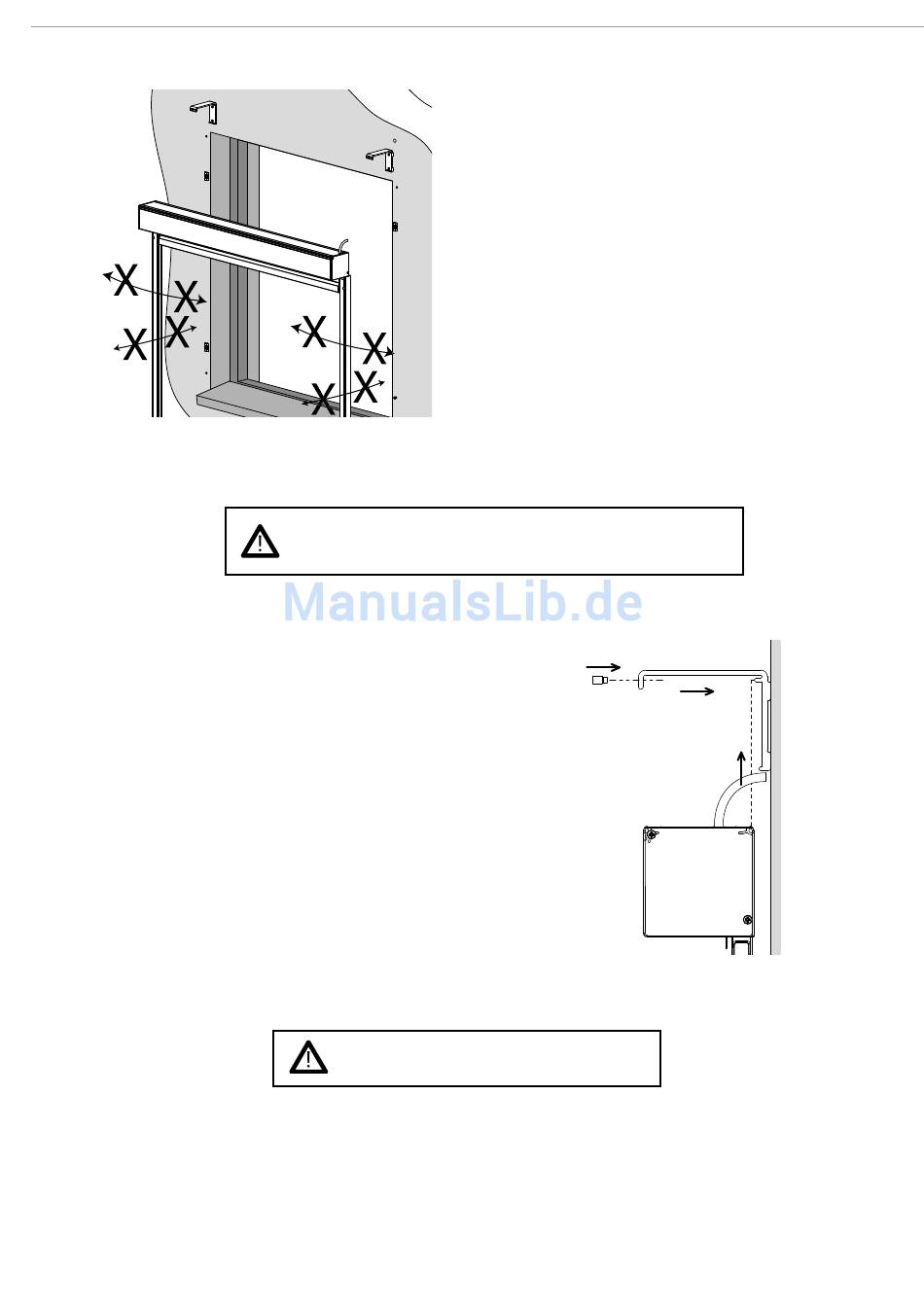

Schritt 4: Kasten in Montagebügel montieren und
Führungsschienen festschrauben
(1) Drücken Sie den Kasten aufwärts in die Montagebügel.
(2) Kabel des Motors, Gurt oder Schnur nach innen führen. Danach
den Kasten nach hinten in die Bügel drücken, bis die Aussparung des
Kastens in die L-Profilierung greift.
(3) Danach ziehen Sie die Inbusschrauben aller Bügel fest an. Die
genannten Schrauben greifen in die Aussparung an der Oberseite
der Vorderseite des Kastenprofils ein.
Schrauben Sie die Führungsschienen am Montageuntergrund fest.
Darauf achten, dass die Stifte der Konsolen nicht abbrechen.
Die Führungen also nicht zu weit seitlich, vor- oder rückwärts
bewegen.
Darauf achten, dass der Kasten ausreichend
gesichert ist. Siehe Abschnitt E.
40
Achten Sie darauf, dass die Gleitblöckchen der En-
dleiste korrekt in den Führungsrillen der Schienen
laufen.
Schritt 3: Kasten und Führungsschienen anbrin-
gen.
Heben Sie jetzt - mit mindestens zwei Personen - den
Screenkasten und die Führungsschienen an.
Achten Sie darauf, dass der Kasten und
Führungsschienen ganzflächig
abgestützt werden.
Positionieren Sie den kompletten Screen in der lich-
ten Öffnung oder auf der Mauer.
3
2
1
