DIE EFFEKTE
5.8
Effects Loop [FXL]
Das Axe-Fx II verfügt über einen Stereoeffektweg, der genutzt werden kann, um externe Hardware an einer
beliebigen Stelle im Signalpfad eines Presets einzuschleifen. Jedes Signal am Input des [FXL] Blocks wird auf
den physikalischen OUTPUT 2 („FX SEND") des Axe-Fx II geroutet. Jedes am physikalischen INPUT 2 („FX
RETURN") anliegende Signal gelangt zum Ausgang des [FXL] Blocks.

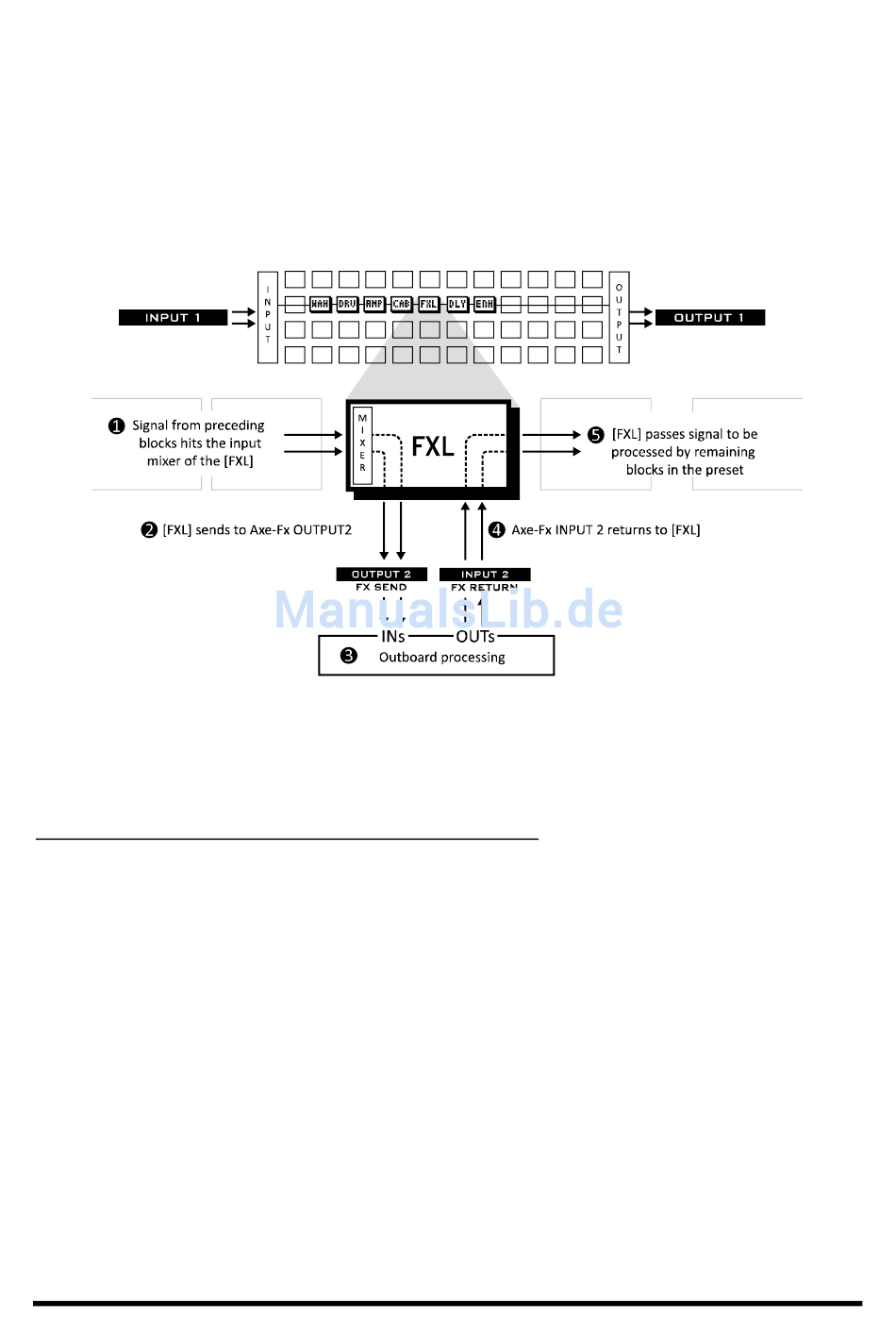

Abbildung 5-13 – Routing des Effects Loops (Einschleifweg)
Der Effects Loop Block wird häufig verwendet, um den Preamp eines Topteils oder Combos einzuschleifen.
Der Hauptausgang des Axe-Fx II wird dann mit dem Eingang des Effektweges des echten Amps verbunden.
Siehe das Diagramm zur Vier-Kabel-Methode auf S. 24 mit weiteren Angaben zur Einstellung des Axe-Fx II.
Alternative Verwendung als zusätzlicher Output oder Input
Der FX Loop Block kann auch als zusätzlicher Ein- oder Ausgang benutzt werden. Ein zum [FXL] Block gerou-
tetes Signal gelangt direkt zu den OUTPUT 2 Buchsen. Die ist zum Beispiel sehr nützlich, wenn man das
komplett bearbeitete Signal an das Mischpult senden und gleichzeitig ein Signal an eine (echte) Endstufe
samt Box(en) auf der Bühne senden möchte. Siehe hierzu das Beispiel auf S. 25 für weitere Details.
Alternativ kannst du auch anstelle der OUTPUTS die INPUTS benutzen, um ein weiteres Inputsignal zu einer
beliebigen Stelle im Raster zu schicken. Somit kann man auch Instrumente mit mehr als zwei Ausgängen
nutzen (kommt zwar selten vor, kann aber passieren).
Die SEND-Seite der FX Loop ist ein Standard-Axe-Fx-Mixer. Siehe Mixologie auf S. 177 für Details. Die Mi-
xer-Einstellung für MAIN wird pro Szene gespeichert (siehe Scenes auf S. 184).
Der FX Loop Block verfügt auch über eine MIX-Seite mit
,
und
Parametern.
LEVEL
BALANCE
BYPASS MODE
Siehe dazu Allgemeine Mix Parameter auf S. 128 für weitere Details.
In jedem Axe-Fx II Preset kann ein FX Loop Block benutzt werden.
77
Doc v9.01
