ÜBERSICHT
2 Übersicht
Das Axe-Fx II verfügt über ein aufgeräumtes Hardware-Interface mit eindeutig beschrifteten Reglern und
Anschlüssen. Anhand der folgenden Übersicht kannst du dich schnell mit der Hardware des Gerätes ver-
traut machen.
2.1
Die Frontplatte
1. Das Gehäuse des Axe-Fx II ist ein pulverbeschichtetes Stahlblechgehäuse mit einer Frontplatte aus
anodisiertem Aluminium.
Die beiden Griffe an der Vorderseite ermöglichen schnelle und einfache Rackmontage.
2. Mit dem POWER -Schalter wird das Gerät ein- und ausgeschaltet.
3. Das LCD-Display mit 160 × 80 Pixeln zur Darstellung aller Menü- und Funktionsseiten.
4. LED-Anzeige der Stärke des Eingangssignals für INPUT 1 und INPUT 2. Mehr dazu auf S. 18.
5. STATUS LEDs zur Anzeige von:
EDITED – Diese LED leuchtet auf, sobald irgendwas am aktuellen Preset verändert wur-
de.
MIDI IN – Diese LED leuchtet auf, während Daten am MIDI IN-Eingang empfangen wer-
den.
CLIP 1, CLIP 2 – Diese leuchten immer dann kurz auf, wenn das Signal am entspre-
chenden Ausgang den D/A-Konverter übersteuert. In Kapitel 3.1 auf S. 18 gibt es weitere In-
formationen zum Einstellen der Levels.
6. Im RECALL-Modus dient das VALUE-Rad dem Auswählen der Presets; innerhalb des Bearbei-
tungsmodus oder der Menüs verändert es die Einstellung des ausgewählten Parameters.
7. Der ENTER-Taster dient dem Ausführen von Befehlen, Übernehmen von Änderungen, Zugriff auf
Untermenüs und vielem mehr.
EXIT wird zum Abbrechen, Verlassen und verschiedenen anderen Aufgaben benutzt.
8. Im RECALL-Modus können mit den vier NAV –Tastern Presets ausgewählt und geladen werden,
was in Einzel- oder Zehnerschritten funktioniert: ↑= +1; ↓= -1; ← = -10; → = +10.
Im Editmodus oder auf Menüseiten dienen sie zum Wählen zwischen Parametern oder Optionen.
10

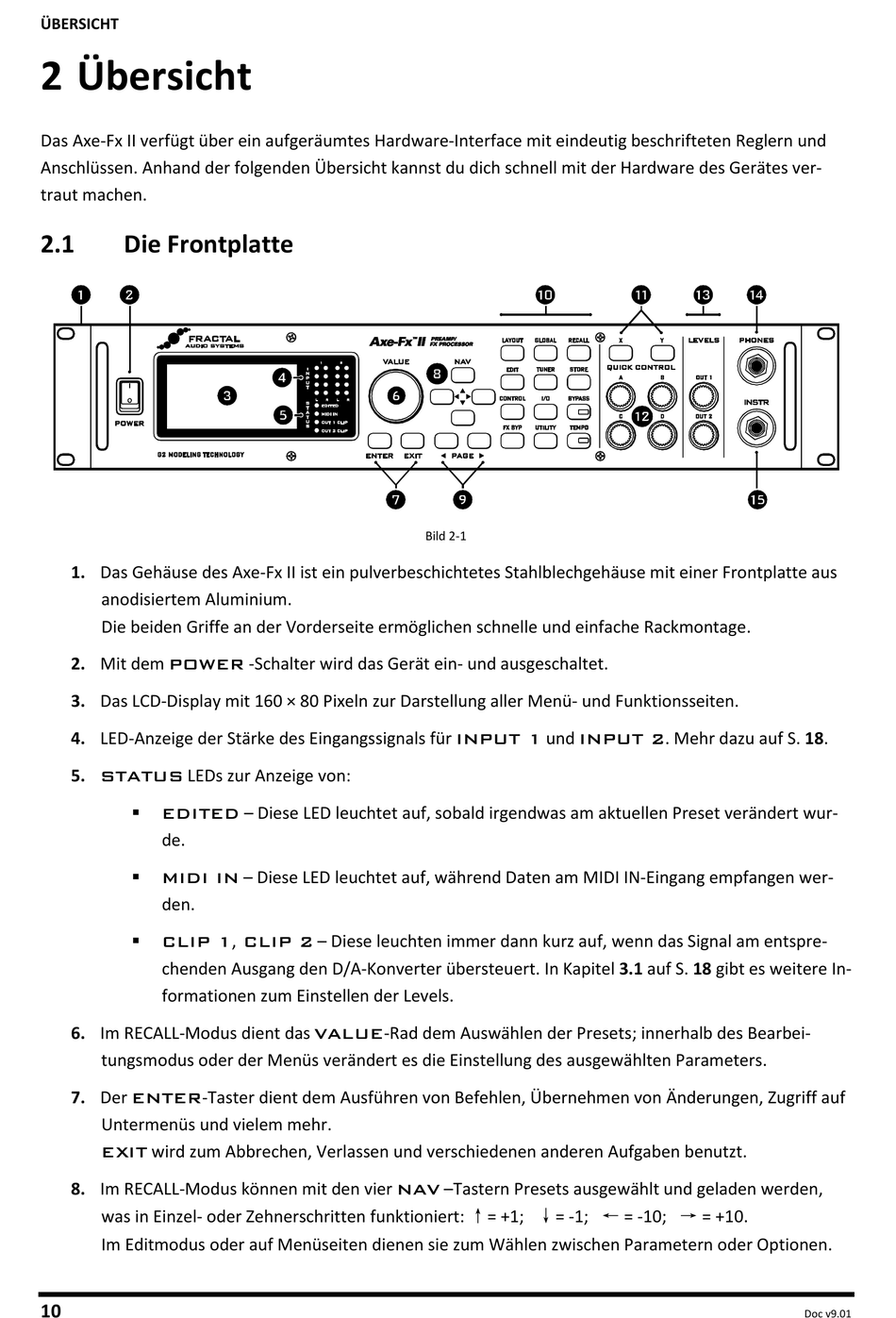

Bild 2-1
Doc v9.01
