28 OFEN-SySTEME
Hochspannungs-Transformatoren
Die Hochspannungs-Transformatoren sind ferroresonant,
was Fehlstrom begrenzt und Änderungen der
Magnetronleistung durch Schwankungen in der
Stromzufuhr minimiert. Die Hochspannungs-
Transformatoren liefern die Hochspannung für den
Spannungsverdoppler-Kreis. Sie werden über das
Relais K2 gesteuert.
Verdrahtung der Hochspannungs-
Transformatoren
GEFAHR: Nie versuchen, die Sekundärspannung
eines Hochspannungs-Transformator zu messen oder
die Sekundärseite zu verkabeln. Es liegt tödliche
Spannung an.
Es ist wichtig, dass Hochspannungs-Transformatoren
korrekt wieder installiert werden. Nach dem Ausbau
eines Hochspannungs- Transformators muss notiert
werden, wo jedes Kabel installiert war. Für Details zur
Verkabelung siehe den Geräteschaltplan (Seite 48 für
Encore und Seitee 62 für Encore 2).
Wie im Schaltplan gezeigt, sind Transformatoren
spiegelbildlich installiert und 180º gegenphasig. Es ist
wichtig für ihre Lebensdauer, dass Hochspannungs-
Transformatoren 180º gegenphasig bleiben. Das kann
durch Anschließen eines Spannungsmessers zwischen
den Anschlüssen T1-1 and T2-1 (Primärspannung)
geprüft werden.
Bei aktiviertem Mikrowellensystem zeigt der
Spannungsmesser die zugeführte Spannung
(unterschiedliche Anzeigen für unterschiedliche
Elektroinstallationen). Zeigt das Messgerät 0
VAC an, sind die Hochspannungs-Transformatoren
höchstwahrscheinlich gleichphasig (falsch) verkabelt.
Als letzte Prüfung das Mikrowellensystem aktivieren
und die Spannung zwischen den Zugängen an jedem
Hochspannung-Transformator prüfen.
Die Verkabelung muss vor Wiedereinstellen des
Geräts korrigiert werden, sie muss wie folgt sein:
- Nordamerika: 208 VAC zwischen 1 & 2 und
240 zwischen 1 & 3.
- International: 230 VAC
HINWEIS: Bei USA-Modellen führt die orange
Kabelader immer zum Anschluss 3.
Test eines Filament- oder Hochspannungs-
Transformators
GEFAHR: Nie versuchen, die Sekundärspannung
eines Hochspannungs-Transformators zu messen. Es
liegt tödliche Spannung an.
1. Die AC Stromquelle schließen und die
Transformatoren stromlos machen.
2. Alle betroffenen Kabel des Transformators
abklemmen (Zu- und Ableitungen).
3. Mit einem Ohmmeter den Widerstand der Primär-
und Sekundärspannung der Wicklung prüfen. Siehe
dazu die Tabelle auf Seite 29 zum Bestimmen, ob die
Transformatoren in Ordnung sind. Falls der
Widerstand anders als die in der Tabelle angegebenen
Werte ist, muss der Transformator ersetzt werden

Hochspannungs-Dioden

Die Hochspannungs-Diode (Bild 40) ist zusammengesetzt
durch Anschluss mehrerer 1000 - 1500 Volt Halbleiter-
Dioden in Reihe zum Erhöhen der Umkehrspannungs-
Leistung. Im Stromkreis leitet die Hochspannungs-Diode
zum Vermeiden, dass die Filament-Spannung positiv
wird. Denn wenn die Hochspannungs-Wicklung des
Transformators auf einen Spitzenwert von 2400 Volt
geht, wird der Hochspannungs-Transformator auf 2400 V
geladen.

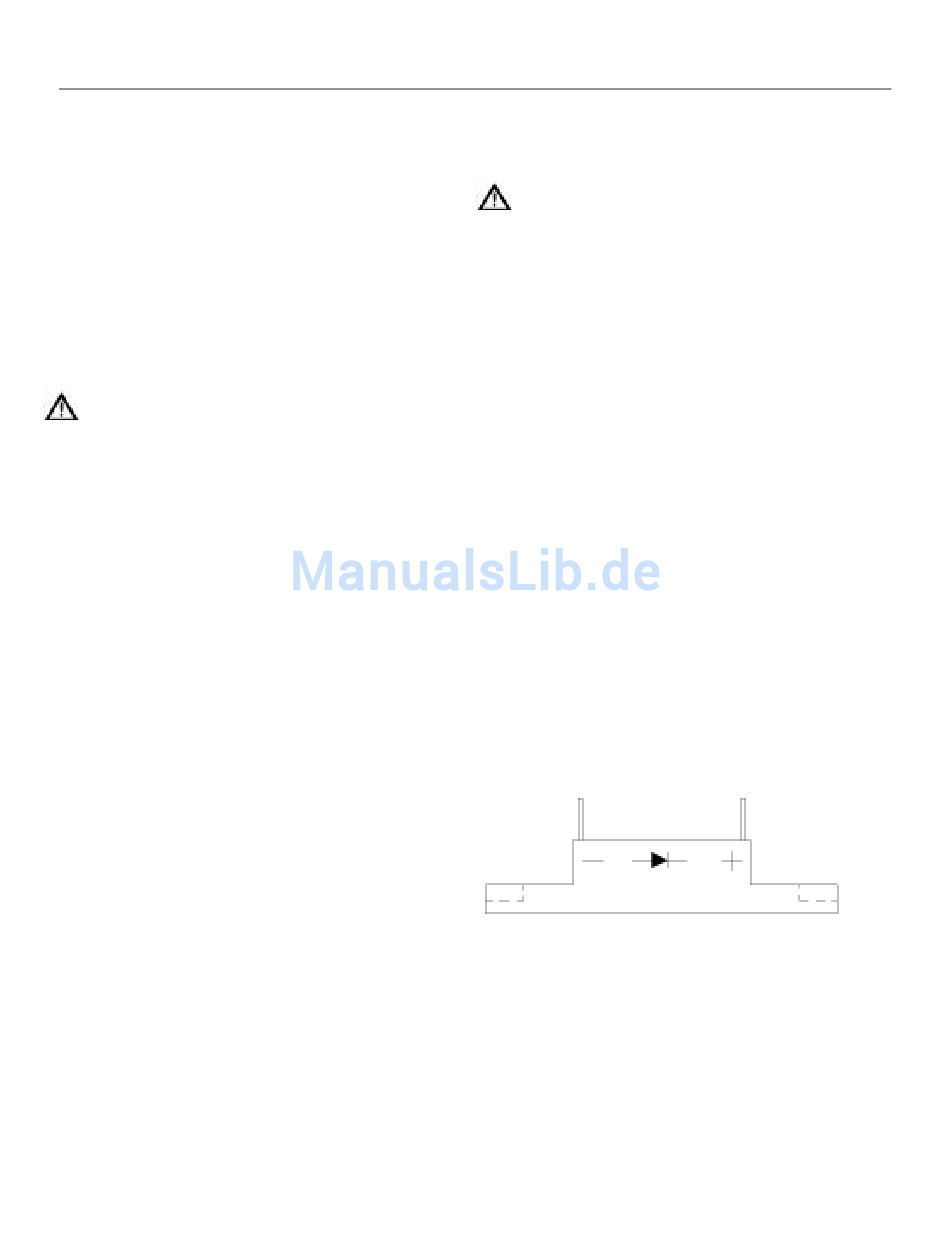

Bild 40: Hochspannung-Diode
Wenn die Hochspannungs-Wicklung in Richtung negativ
geht, leitet die Hochspannungs-Diode nicht mehr mit
dem geladenen Hochspannungs-Kondensator in Reihe mit
der Hochspannungs-Wicklung. Wenn der Transformator
auf seine negative Spitze von -2400 V geht, beträgt die
Spannung am Anodengehäuse des Magnetrons durch die
Erdleitung des Ofens -4500 Volt. Die Hochspannungs-
Dioden haben eine Leistung von 16 kVDC.
