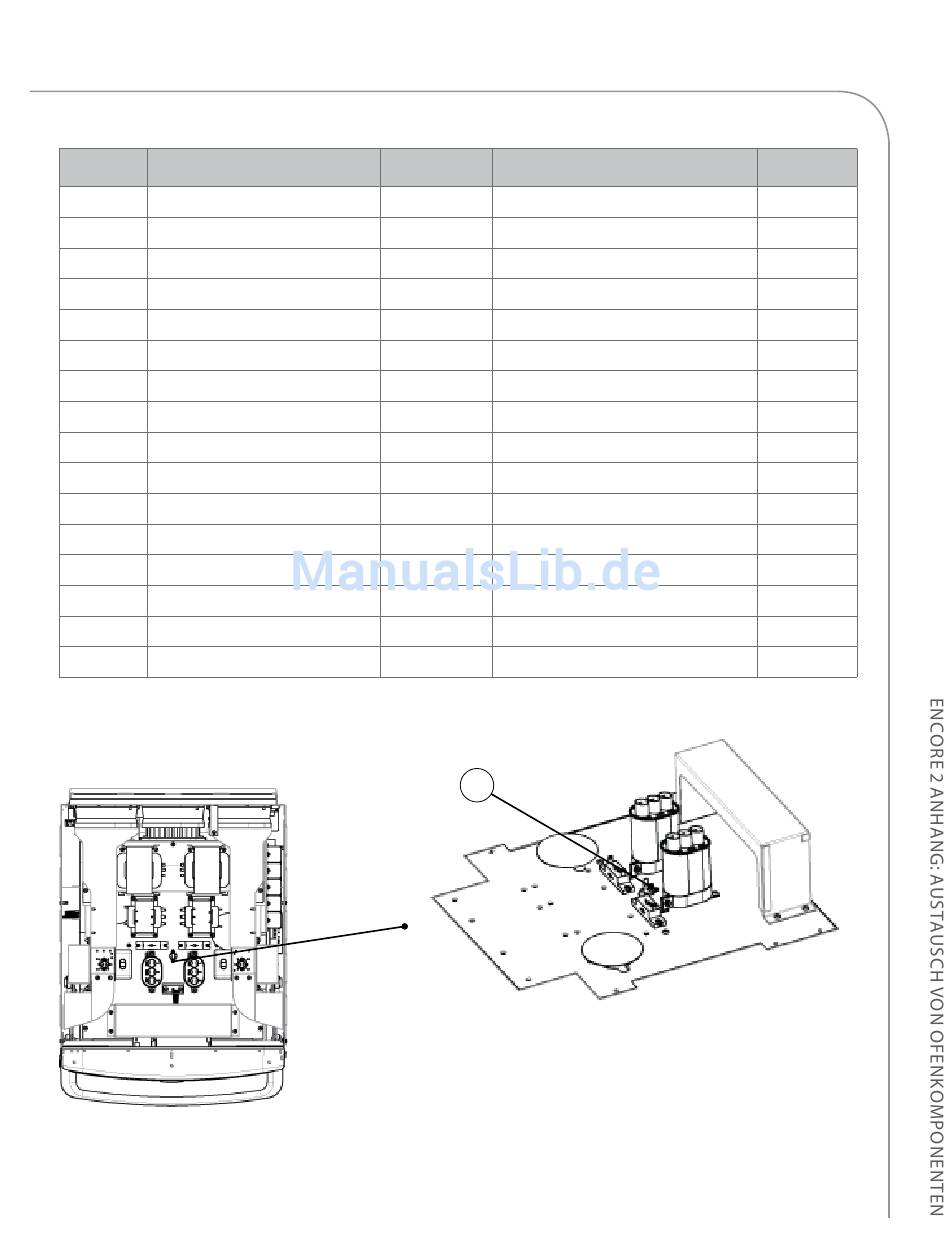

TurboChef ENCORE Serviceanleitung Seite 135

Bildnummer Beschreibung
1 Sicherungsblock, 3 pole, 30 Amp
2 Sicherung, F1, 12 Amp, Klasse CC, ATMR 100592
3 Sicherung, F2, 12 Amp,Klasse CC, ATMR
4 Sicherung, F3, 20 Amp, Klasse CC, ATMR 100599
5 Blende, Elektro, RHS (nur Blende)
6 Stromzufuhr, 24 VDC
7 Relais (K1 - Filament)
8 Relais (K2 - Anode)
9 Relais (K3 - Monitor)
10 Relais (K6 - Volt)
11 Relais (K7 - Magnetron-Kühllüfter)
12 Thermostat, Kühllüfter, Elektro.abt. 49°C 102086
13 Spannungssensor (nur Nordamerika)
nicht im Bild Kabelbaurm, Leitung, Heizung
nicht im Bild Kabelbaum, Leitung, Kühllüfter
nicht im Bild Kabelbaum, Leitung, Leitungsspannung ENC-1404
Nummer Befestigungsmaterial
103566 Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (2)
keins
100592 keins
keins
ENC-1336 Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (3)
101211 Schraube, #6 x 3/8, ppHD, Drill point, Zinc
101273 Mutter, #6-32, Keps Hex, Ext Tooth, Cres
101273 Mutter, #6-32, Keps Hex, Ext Tooth, Cres
101273 Mutter, #6-32, Keps Hex, Ext Tooth, Cres
101272 Mutter, #6-32, Keps Hex, Ext Tooth, Cres
101273 Mutter, #6-32, Keps Hex, Ext Tooth, Cres
Schraube, #6 x 3/8, ppHD, Drill point, Zinc
100783 Schraube, #6-32 x 1, ppH, SS
ENC-1401 keins
ENC-1405 keins
keins
12
A-31
Befestigungs
nummer
./.
./.
./.
101684 (2)
102961 (1)
102961 (1)
102961 (1)
102961 (1)
102961 (1)
101684 (2)
101580 (1)
./.
./.
./.
