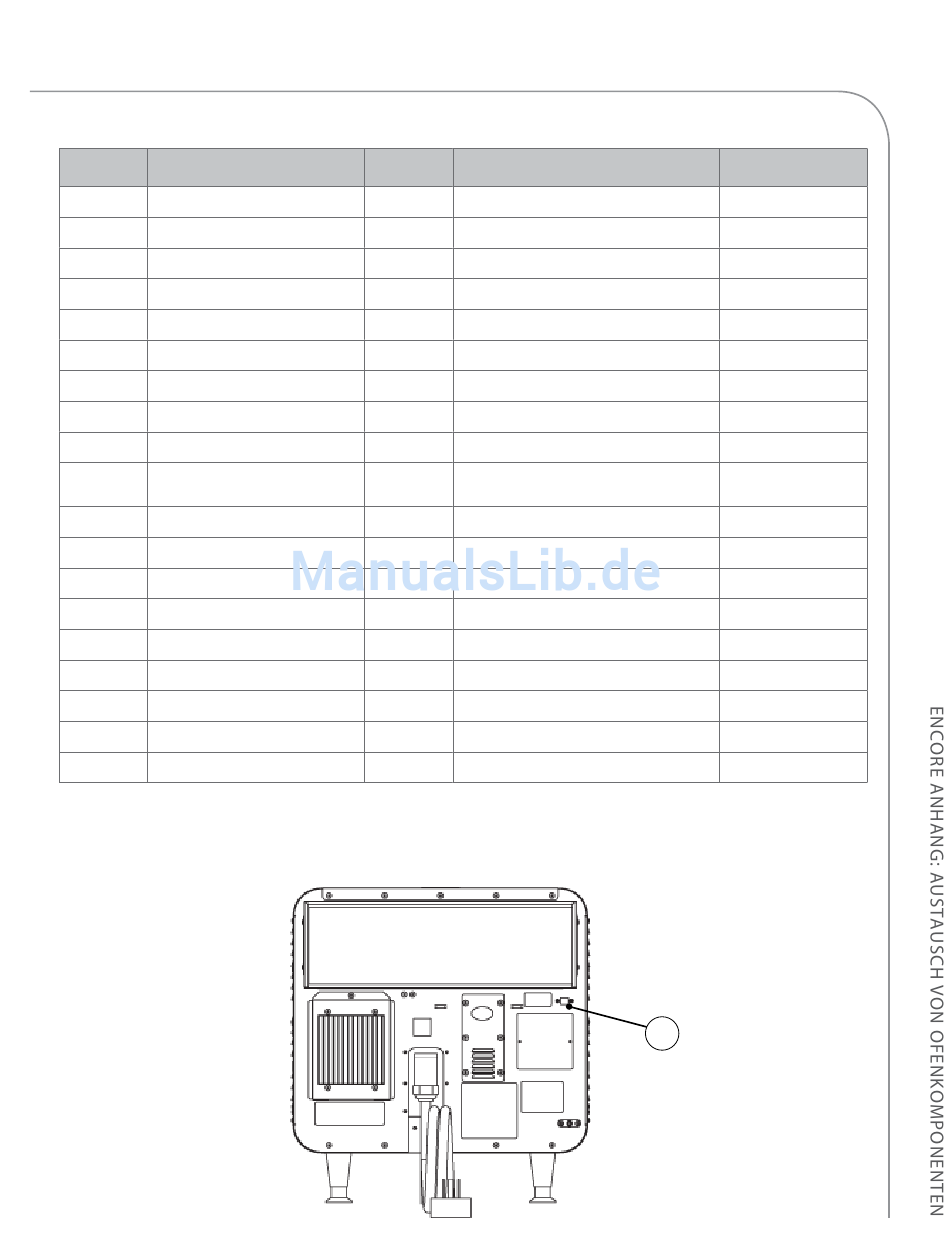

TurboChef ENCORE Serviceanleitung Seite 113

Bildnummer Beschreibung
1 Halterung, Steuerkarte
Nicht im Bild Kabel, Display, 5"
2 Kabel, Anschluss, Ethernet
Nicht im Bild Kabel, Steuerkarte zu Leuchtring
Nicht im Bild Kabel, Leuchtring zu USB/Kart.leser
3 Gehäuse, Tastatur
4 Klipp, Lautsprecher
5 Abdeckung,USB-Anschluss
6 Display
7 Gehäuse Display und Regler
8 Kit, Steuerkarte
9 Kit,Tastatur
10 Kit, Leuchtring (TurboChef)
11 Kit, Leuchtring (SUBWAy®)
12 Kit, Lautsprecher
13 USB-/Smartkartenleser
14 Fenster, Display
Nicht im Bild Kabel, Display-jumper, 3-pin
Nicht im Bild Kabelbaum, Leitung, Niederspann
* Für Details siehe Ersatzteilliste.
** ENC-3004 (Pos. 9) enthält Pos. 3.
Nummer Befestigungsmaterial
ENC-1098 Schraube, #6-32 x 1/4", Int Tooth, ppH, SS
ENC-1311 keins
100164 Schraube, #4-40 x .25, ppH Sems Int Tooth, SS
ENC-1312 keins
100182 keins
ENC-1116 Schraube, #6-32 x 1/4", Int Tooth, ppH, SS
HCT-4104 Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (qty 2)
ENC-1189 keins
Schraube, #6-32 x 1/4", Int Tooth, ppH, SS
ENC-3011
Scheibe, #6-32, Neoprene
Schraube, #8-32 x 3/8", pFH, 100 Deg, SS
ENC-1101
Schraube, #8-32 x 5/8", pFH, 100 Deg, SS
CON-3006* Schraube, #6-32 x 1/4", Int Tooth, ppH, SS
ENC-3004** Schraube, #6-32 x 1/4", Int Tooth, ppH, SS
ENC-3005-1 Mutter, #6-32, Keps Hex, Ext Tooth, Cres
ENC-3005-2 Mutter, #6-32, Keps Hex, Ext Tooth, Cres
CON-3003 Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (qty 2)
CON-7005 Schraube, #6-32 x 1/4", Int Tooth, ppH, SS
ENC-1191 keins
i1-9475 keins
ENC-1210 keins
Befestigungs nummer
102910 (qty 4)
./.
101520 (qty 2)
./.
./.
102910 (qty 6)
./.
102910 (qty 4)
102439 (qty 4)
102809 (qty 3)
102811 (qty 2)
102910 (qty 4)
102910 (qty 6)
102961 (qty 4)
102961 (qty 4)
102910 (qty 4)
./.
./.
./.
