TurboChef ENCORE Serviceanleitung Seite 125

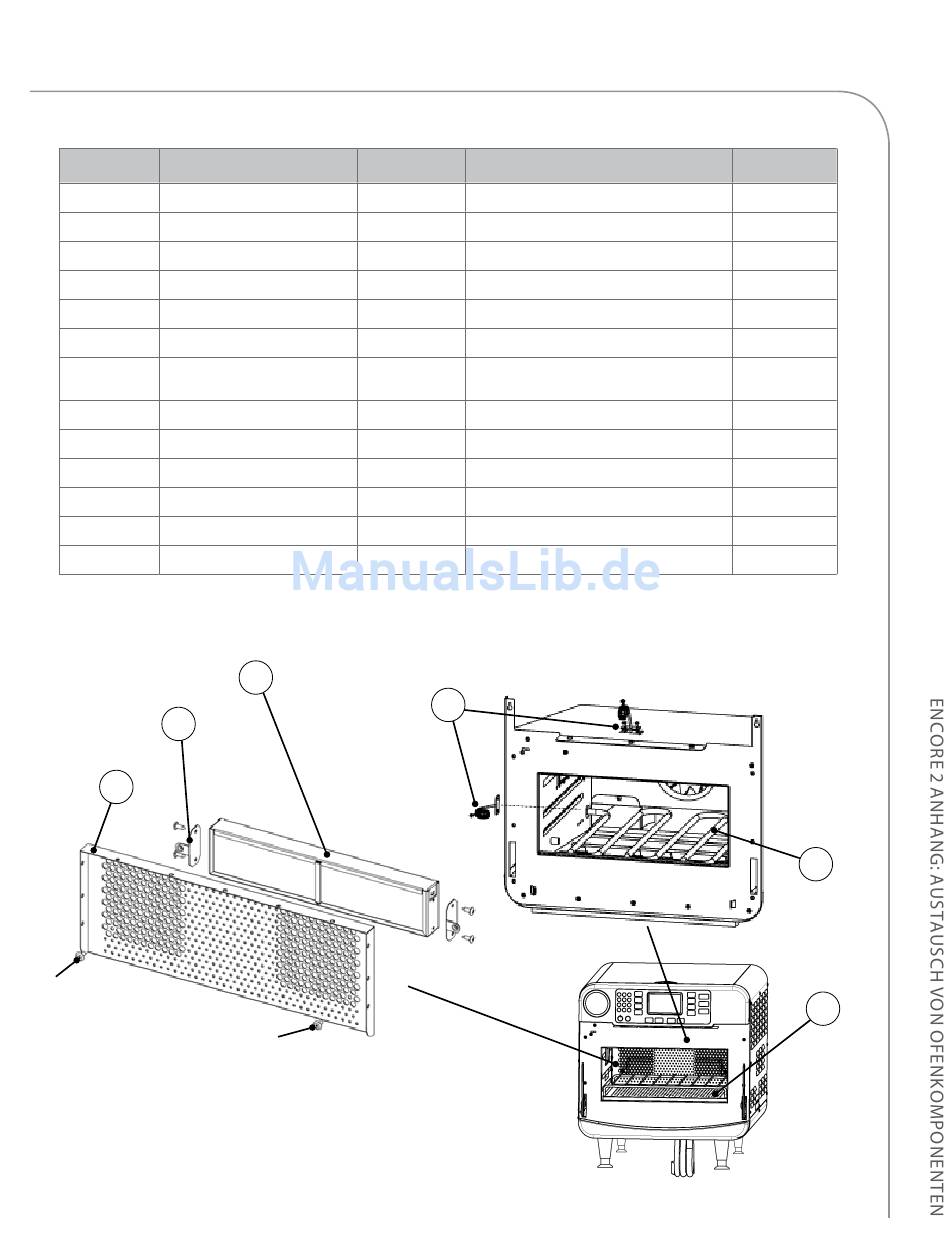

Bildnummer Beschreibung
1 Lüftermotor
2 Lüftermotor-Geschwindigkeitsregl CON-3010
3 Halterung, BMSC – SSR
4 Halterung, kat. Konverter (2)
5 Katalytischre Konverter
6 Dichtung, Heizung, oben
7 Heizung, unten
8 Heizung, oben
9 Halterung, kat. Konverter
10 Düsenblech, unten
11 Halbleiterrelais Kk4/K5 - Heizung
12 RTD-Thermostat, Garrum, 3" (2)
13 Thermostat, Begrenzer, 300°C
4
9
A
Abnehmen des katalytischen Konverters:
1. Der Garraum muss vollständig abgekühlt sein.
2. Die mit "A" markierten Schrauben abnehmen, der Konverter
gleitet unter die Halterung.
3. Den Konverter unter das untere Heizelement bringen.
4. Das untere Heizelement anheben und den Konverter herausnehmen.
Nummer
NGC-1025
ENC-1352
ENC-1148
ENC-1147
NGC-1043
ENC-3002
NGC-3011
ENC-1425
ENC-1066
101286
HHC-6517-2
102075
5
A
Befestigungsmaterial
Mutter, 1/4 - 20, Serr Hex Flange, plated
Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (4)
Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (4)
Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (je 2)
keins
Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (10)
Haltering, .750" ID, SS, Series SH
Scheibe, Shim, .752" x 1.12" x .033"
Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (10)
Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (11)
keins
Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (2)
Schraube, #8-32 x 1/4, Serr ph Truss Hd, SS
Schraube, M4 x 0.7 x 8, ppHD, Int Tooth, SS
12
A-21
Befestigungs
nummer
100906 (6)
./.
101312 (2)
102449 (2)
./.
101374 (2 /
Heizung)
101672 (2)
7
10
