30 OFEN-SySTEME

Magnetron-Thermostate

Die Magnetron-Thermostate sind Typ „Öffnen bei
Anstieg" Sie öffnen bei 132 ºC, was einen Fehler F5 aus-
löst.
HINWEIS: Die Magnetron-Thermostate sind in
Reihe geschaltet. Wenn eins öffnet, schaltet der
Regler beide Magnetrons aus, bis das geöffnete
Thermostat schließt. Die Thermostate sind Typ
„Selbst-Reset".
Test eines Magnetrons auf
offenes/kurzgeschlossenes Filament
GEFAHR: Die einzig sichere Art, ein
Magnetron zu testen, ist durch einen
Widerstandstest seines Filaments. Nie versuchen, bei
eingeschaltetem Mikrowellensystem, ein Magnetron
mit irgendeiner andern Methode zu messen. Das
kann zum Tod oder zu zu schweren Verletzungen
führen.
1. Die Wechselstromquelle abschalten und die
Hochspannungs-Kondensatoren entladen.
2. Das Magnetron durch Entfernen der Kabel von
den Anschlüssen F und FA vom Stromkreis
trennen (Bild 41).
3. Ein zwischen den Filament-Anschlüssen (F, FA)
angeschlossenes Ohmmeter sollte weniger als 1 Ω
anzeigen (Bild 41).
4. Ein Dauertest zwischen jedem Filamentanschluss
und dem Magnetron-Chassis sollte einen endlosen
Widerstand (offen) anzeigen.
VORSICHT: Beim Service des Magnetrons dürfen
keine Fremdkörper in die Wellenführungen geraten.

Relais - K1 Filament

Das Relais ist eine 240 VAC, 24 VDC, 20 Amp., 2-
polige, 2-Wege-Relaisspule. Es aktiviert die
Leistung zu den Filament-Transformatoren.

Relais - K2 Anode

Das Relais K2 ist eine 240 VAC, 30 Amp. 2-polige,
2-Wege-24 VDC Relaisspule. Es aktiviert den
Hochspannungs-Transformator.

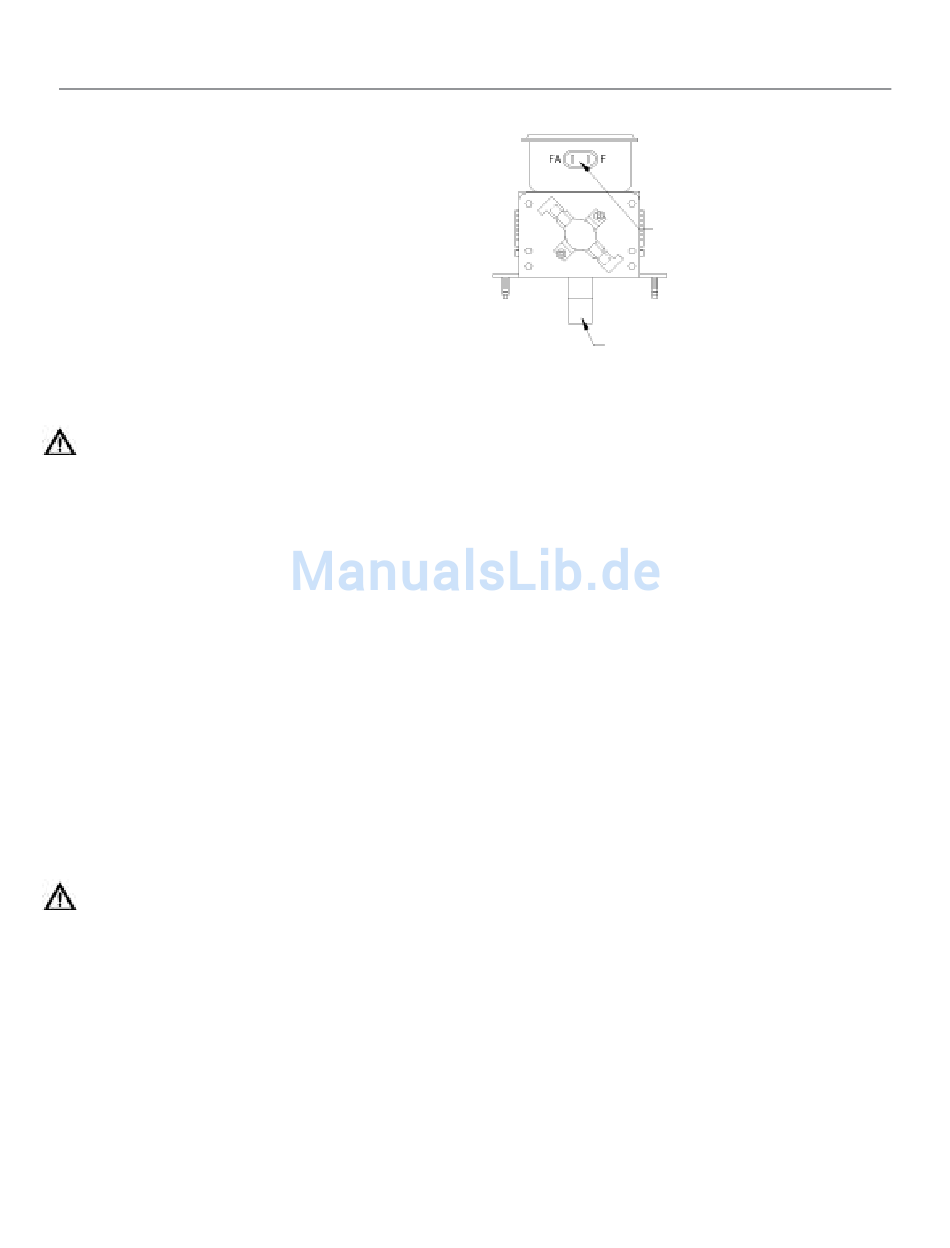

Filament und
Hochspannungs-
Anschlüsse
Antennen
Bild 41: Magnetrondetail
Relais - K7 Encore: Magnetron-Kühllüfter / /
Encore 2: Alle Kühllüfter
Das Relais K7 ist eine 240 VAC, 24 VDC -, 20 Amp.-,
1-polige Relaisspule. Es aktiviert die Magnetron-
Kühllüfter, wenn die Magnetron-Filamente in Betrieb
gehen. Die Leistung wird nach 4 Minuten und 15
Sekunden abgeschaltet.
HINWEIS: Der 4-Minuten-/15-Sekunden-Timer startet
jedes Mal, wenn die Magnetron-Filamente aktiviert
werden.
HINWEIS: Im Encore 2 werden die Magnetron-
Kühlfilter vom Relais K7 aktiviert, wenn die
Temperatur im Elektroabteil über 49 °C steigt,
unabhängig vom Magnetron-Betrieb.
Wellenführungen
Die Wellenführungen leiten Mikrowellen in den
Garraum. Wenn Fremdkörper oder Kontaminierung in
die Wellenführungen geraten, kann das die Lebenszeit
der Magnetrons verkürzen. Sorgfältig darauf achten, dass
bei Servicearbeiten an den Magnetrons keine Fremd-
körper in die Wellenführungen geraten.
Troubleshooting
Folgende Fehler können in Bezug auf das
Mikrowellensystem auftreten:
- F3: Niedriger Magnetron-Strom (siehe Seite 39)
- F5: Magnetron-Überhitzung (siehe Seite 40)
Folgende Mängel können in Bezug auf das
Mikrowellensystem auftreten:
- Ausfall der Elektrokomponenten (keine oder wirre
Anzeige im Display, Schaden an der Hauptplatine
etc.)
- Produkt nicht korrekt gegart (siehe Seite 45)
