24 OFEN-SySTEME
Ofentür
Dieser Abschnitt enthält Informationen über folgende
Komponenten:
- Ofentür
- Verriegelschalter
- Relais (K3 - Monitor)
Dieser Abschnitt enthält außerdem Vorgehensweisen
für:
- Abnehmen/Wiedereinsetzen der Ofentür
- Angleichen der Ofentür
- Justieren von Primär-, Sekundär- und
Monitorschalter
- Messen von HF-Leckage für Mikrowellensicherheit
Für Informationen über Zugang zu und Ausbau von
Teilen siehe Anhang.
Die Tür besteht aus einer Platte, Verkleidung und Griff.
Jedes dieser Teile kann separat gewartet und ersetzt
werden.
Die korrekte Installation und Justierung
der Tür ist wesentlich für die Sicherheit
und Zuverlässigkeit des Ofenbetriebs.
Abnehmen/Wiedereinsetzen der Tür
Zum Abnehmen/Wiedereinsetzen der Tür befolgen Sie
bitte die u. g. Schritte. Abbildungen siehe Seite A-8 für
den Encore und Seite A-24 für den Encore 2.
1. Das Gerät auf 66 °C abkühlen lassen.
2. Die Tür ganz öffnen und Stifte, Schrauben oder
Nägel einsetzen (Bild 37), um die Scharniere
geöffnet zu halten

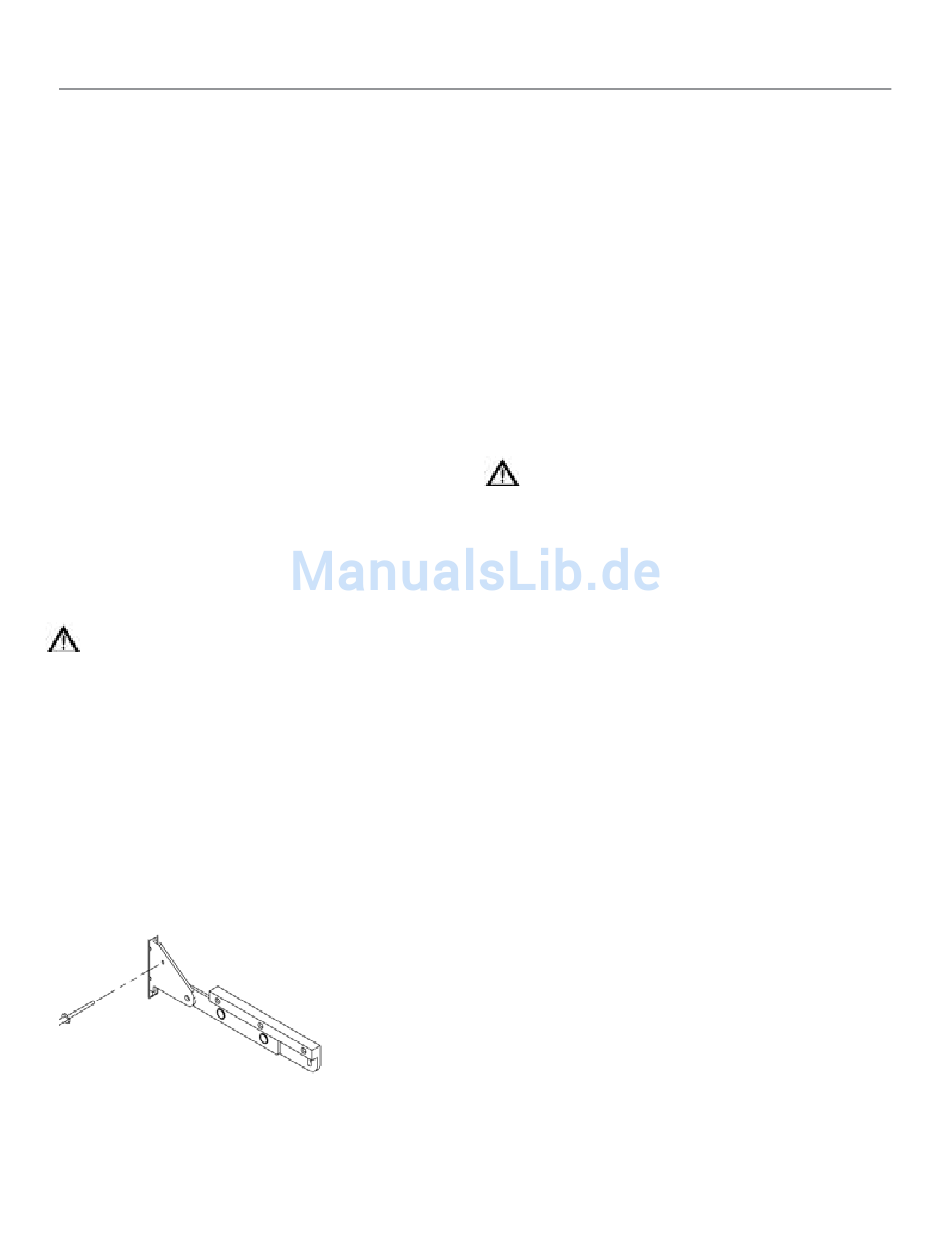

Bild 37: Scharnier mit Stift, Schraube oder Nagel offen halten.
3. Die Kunststoffkappen abnehmen und mit einem
5/16" Sechskantschraubenzieher die Kappenschrauben
(2 je Seite) abschrauben. So können die blockierten
Scharniere zusammen mit der Tür abgenommen
werden.
4. Die Tür vorsichtig durch Ziehen nach vorn
abnehmen.
5. Die Tür wieder einsetzen (oder austauschen), mit
den Sechskantschrauben befestigen und dabei
beachten, dass sie parallel zum Geräterahmen ist
(siehe unten).
6. Im Test-Modus (Seite 19) prüfen, ob
Hintergrundbeleuchtung der Schalter der
Statusanzeigen "P" "S" und "M" zur richtigen Zeit
an (Tür geschlossen) bzw. nicht an (Tür geöffnet)
sind (Seite 25).
7. Einen Mikrowellen-Leckagetest durchführen (Seite 26).
justieren der Gerätetür
WARNUNG: Das Justieren wird bei heißem
Gerät vorgenommen. Zum Vermeiden von
Verbrennung, die Tür ganz vorsichtig justieren.
1. Die Tür öffnen und die Kunststoffkappen
entfernen.
2. Die beiden Sechskantschrauben lösen und die Tür
schließen.
3. Gegen die Mitte der Tür schlagen, damit Rahmen
und Tür sich korrekt angleichen. Die
Scharnierfedern ziehen die Tür in den Rahmen;
nicht an den Seiten drücken, höchstens ein wenig
in der Mitte.
4. Die Schrauben anziehen und die Kappen
aufsetzen.
5. Das Gerät wieder anschließen und einen
Mikrowellen-Leckagetest durchführen (siehe
Seite 26).
Wichtige Hinweise zum justieren
Wenn die Tür oben oder unten vom Geräterahmen
weggedreht ist, ist die Tür nicht richtig justiert.

Fehler beheben:

1. Die Sechskantschrauben lösen und die Tür in
Richtung Flansch schieben.
2. Die Scharnierfedern ziehen nun die Tür in den
Flansch. In die Mitte der Tür schlagen, um eine
ebene Fläche und korrekte Dichtung zu erzielen.
HINWEIS: Nicht an einem Ende drücken, dadurch
könnte sich die andere Seite aus dem Flansch heben.
3. Die Sechskantschrauben wieder anziehen.
4. Die Tür etwa 6 mm öffnen und den Griff loslassen.
Fortsetzung auf Seite 25.
