TurboChef ENCORE Serviceanleitung Seite 111

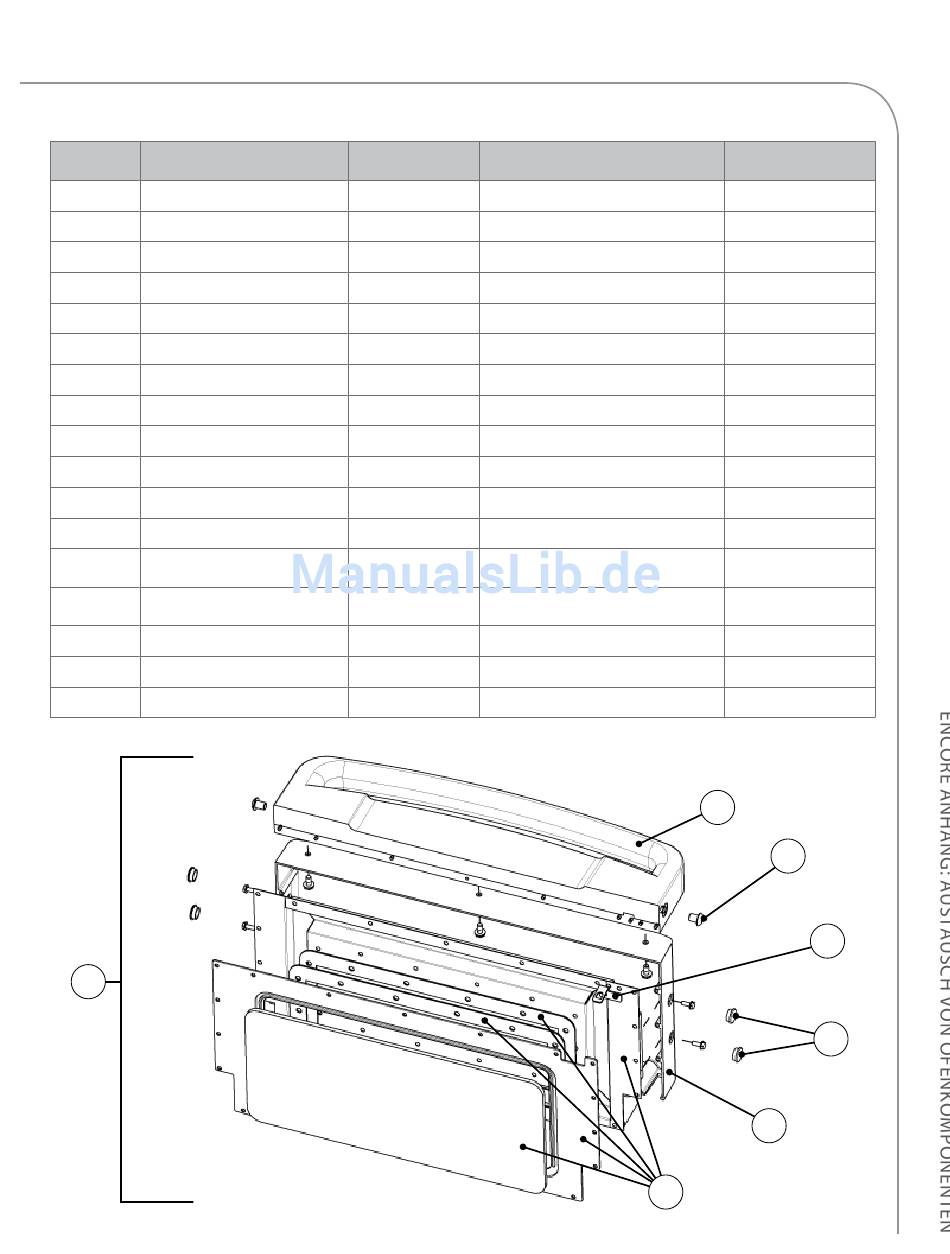

Bildnummer Beschreibung
Siehe Seite A2 Schild/Logo, Encore/Encore 2
1 Arretierung
2 Abdeckung, Tür, grau
3 Tür, kompletter Bausatz
4 Griff, Tür, schwarz
5 Scharnier, links
6 Scharnier, rechts
7 Stopfen, schwarz, 5/8" Ø (4)
8 Riegelschalter (Monitor)
9 Riegelschalter (Skundär)
10 Kit,Türschalter, primär*
11 Kit, Shuntplatte
Kit, Schalter Offset, Ausgleich- und
12
Ersatz-Tab (2)
13 platte, Türschalter, S/M (2)
Siehe Seite
Relais (K3 - Monitor)
A14
14 Schraube, Tür , halbrund (2)
15 Stopper, Türschalter, S/M (2)
3
Nummer Befestigungsmaterial
ENC-1192 Mutter, push, 1/8
ENC-1131 Schraube, #8 x 3/8, Security, Torx Hd
ENC-1121-T001 Schraube, #8 x 5/8, ph Mod Truss Hd, Cres 101376 (11)
ENC-3003 Schraube, #10-32 x 1/2, Hex, Serr, Zinc
ENC-1122-9005 Schraube, #8 x 5/8, ph Mod Truss Hd, Cres 101376 (7)
i1-3220-1 Schraube, #8-32 x 5/8, pFH, 100 Deg, SS
i1-3220-2 Schraube, #8-32 x 5/8, pFH, 100 Deg, SS
101195 keins
102013 Schraube, #4-40 x 3/4, Sems, ppHD, SS
102013 Schraube, #4-40 x 3/4, Sems, ppHD, SS
NGC-3033* Im Kit enthalten
ENC-3007 Im Kit enthalten
i1-3207 Schraube, #4-40 x 3/4, Sems, ppHD, SS
Schraube, #4-40 x 3/4, Sems, ppHD, SS
NGC-1126
Schraube, #8-32 x 3/8, ppHD, Int Sems, SS
101273 Mutter, #6-32, Keps Hex, Ext Tooth, Cres
ENC-1220 keins
NGC-1324 Schraube, #4-40 x 3/4, Sems, ppHD, SS
Befestigungs nummer
101293 (2)
102748 (2)
101373 (4)
102811 (3)
102811 (3)
./.
102904 (2)
102904 (2)
Im Kit enthalten
Im Kit enthalten
102904 (2)
102904 (je 2)
102921 (je 1)
102961 ( 2)
./.
102904 (je 2)
4
14
1
7
2
11
A-9
