TurboChef ENCORE Serviceanleitung Seite 133

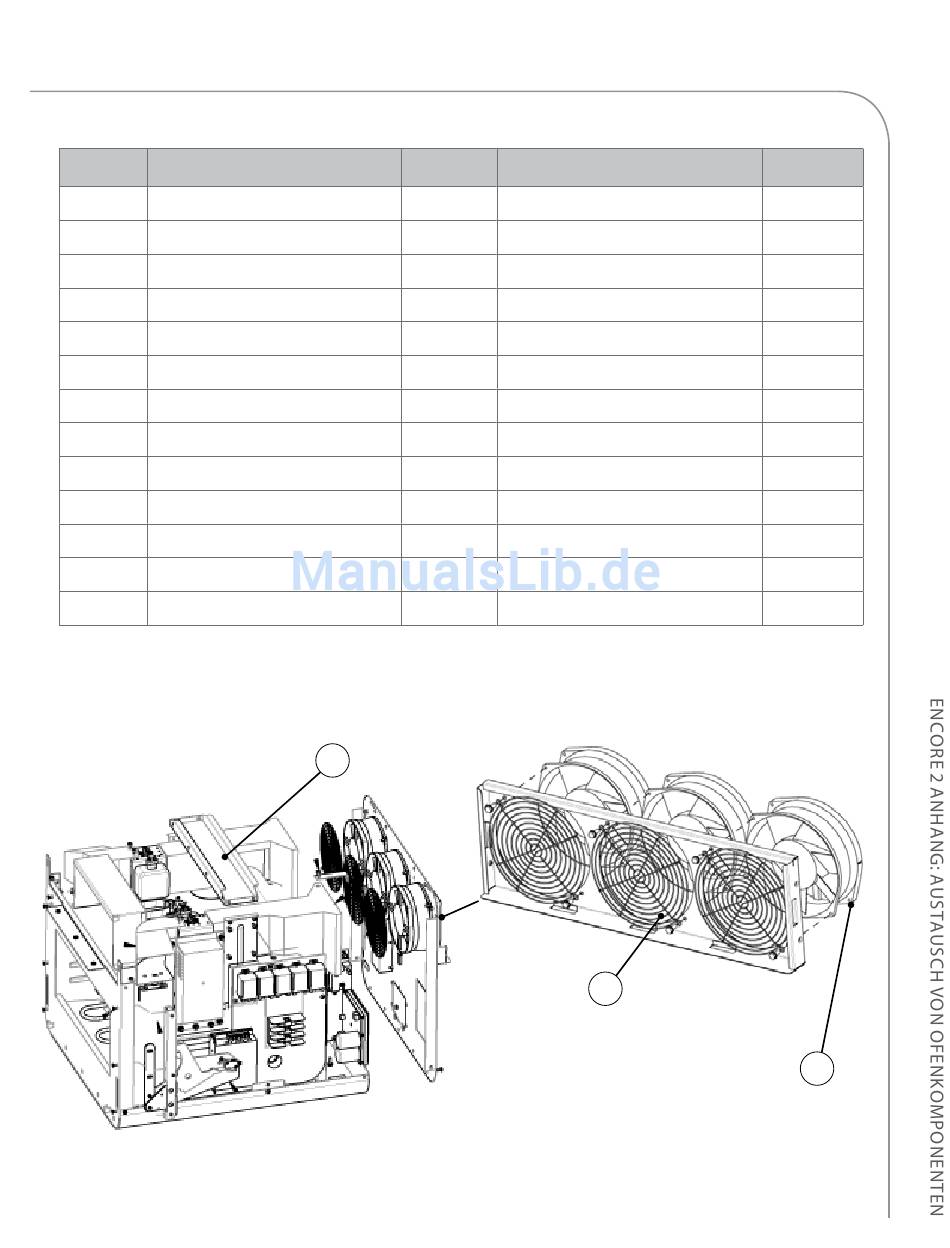

Bildnummer Beschreibung
1 Halterung, Wand, Stütze (nur Halterung)
2 Halterung, Kühlabzug
3 Halterung, Anschlusskabel
4 EMI-Filter, 1 ph
5 Kühllüfter, Elektroabteil
6 Abdeckung Kühllüfter
7 Anschlusskabel, 60 Hz, 208-240 VAC, 1 ph
8 Anschlusskabel, 50 Hz, 220-230 VAC, 1 ph
9 Anschlusskabel, 50/60 Hz, 220-230 VAC, 3 ph 100194
10 Anschlusskabel, 50/60 Hz, 380-415 VAC, 3 ph 103187
11 Anschlusskabel, Aus/NZ, Clipsal, 400V, 3 ph
12 Anschlusskabel, japan, 1 ph
13 Anschlusskabel, japan, 3 ph
Für weitere Leistungskomponenten siehe Seiten A-30 und A-31.
Nummer Befestigungsmaterial
ENC-1374 Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (2)
ENC-1206 Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (4)
ENC-1388 Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (7)
100543 Schraube, #8 x 1/2, Serr ph Truss Hd, Sheet Mtl 101688 (4)
TC3-0433 Schraube, #10-32 x 1/2, Hex Wshr Hd, Type 23 101408 (je 2)
100086 Schraube, #10-32 x 1/2, Hex Wshr Hd, Type 23 101408 (je 2)
100187 Mutter, #10-32, Keps, Ext Tooth, SS
100195 Mutter, #10-32, Keps, Ext Tooth, SS
Mutter, #10-32, Keps, Ext Tooth, SS
Mutter, #10-32, Keps, Ext Tooth, SS
103195 Mutter, #10-32, Keps, Ext Tooth, SS
NGC-1390 Mutter, #10-32, Keps, Ext Tooth, SS
NGC-1383 Mutter, #10-32, Keps, Ext Tooth, SS
2
Befestigungs
nummer
102963 (3)
102963 (3)
102963 (4)
102963 (5)
102963 (5)
102963 (3)
102963 (4)
6
A-29
5
