34 OFENSYSTEME
Ofentür
Dieser Abschnitt enthält Informationen über fol-
gende Komponenten:
- Ofentür
- Riegelschalter
- Relais (K3 - Monitor)
Der Abschnitt enthält außerdem Hinweise für:
- Abnehmen/Wiedereinbau der Ofentür
- Justierung der Ofentür
- Einstellen von Primär-, Sekundär- und
Monitorschalter
- Messen von Hochfrequenzleckage für
Mikrowellensicherheit.
Für Information über Zugang zu und Austausch
von Teilen siehe Anhang.
Der Türbeschlagsatz besteht aus einer
Schiebeplatte, Verkleidung und Griff. Jedes die-
ser Teile kann einzeln gewartet und ausgetauscht
werden.
Für sicheren und zuverlässigen Betrieb des
Geräts sind korrekte Position und Justierung
der Ofentür äußerst wichtig..
Abnehmen/Wiedereinsetzen der Ofentür
Zum Abnehmen und Wiedereinsetzen der Ofentür
ist wie folgt vorzugehen, siehe Seiten A-8 und
A-9.
1. Das Gerät muss auf 66 °C abgekühlt sein.
2. Die Ofentür vollständig öffnen und Stifte,
Schrauben oder Nägel (Bild 26) zum
Offenhalten der Scharniere einsetzen

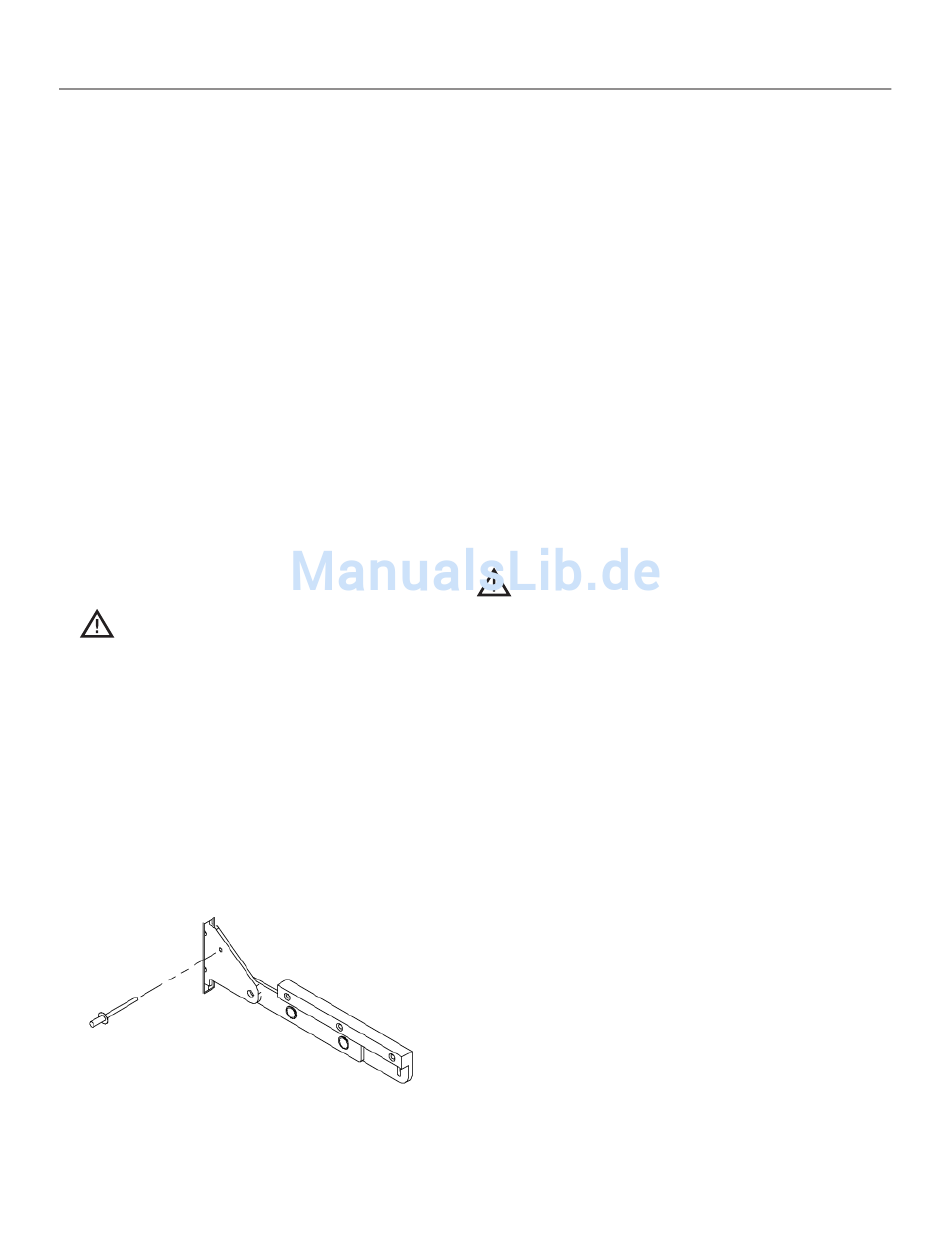

Bild 26: Stifte, Schrauben oder Nägel zum Offenhalten der
Scharniere einsetzen
3. Die Kunststoffkappen abnehmen und mit
einem 5/16" Sechskantschraubenzieher die
Sechskantschrauben (2 je Seite) entfernen. So
können die Scharnierblöcke zusammen mit der
Tür entfernt werden
4. Die Tür vorsichtig nach vorn vom Gerät weg
ziehen.
5. Die Tür durch Festschrauben mit den
Sechskantschrauben wieder einsetzen (oder aus
tauschen), dabei sicherstellen, dass sie parallel
zum Ofenrahmen positioniert ist (siehe unten)..
6. Im Testmodus (Seite 19) an den
Statusindikatoren „P" „S" und „M" prüfen, ob
die Schalter jeweils korrekt von hinten beleuchtet
sind (Tür geschlossen) und nicht von hinten
beleuchtet sind (Tür geöffnet). Falls erforderlich,
die Schalter justieren (Seite 35).).
7. Einen Mikrowellen-Leckagetest durchführen
Seite 36).
Justieren der Ofentür
WARNUNG: DIESER VORGANG
WIRD BEI HEISSEM OFEN DURCH
GEFÜHRT. ZUM VERMEIDEN VON
VERBRENNUNGEN SEHR
VORSICHTIG VORGEHEN
1. Die Tür öffnen und die Kunststoffkappen
abnehmen.
2. Die beiden Sechskantschrauben lösen und die
Tür schließen.
3. In der Mitte auf die Tür klopfen, damit Tür
und Rahmen sich korrekt ausrichten. Die
Scharnierfedern ziehen die Tür zum Rahmen;
nicht an einer Seite ziehen, wenn dann höch
stens in der Mitte.
4. Die Schrauben anziehen und die Kappen
wieder aufsetzen.
5. Den Ofen anschließen und einen
Mikrowellen- Leckagetest durchführen
(siehe Seite 36).
Fortsetzung Seite 35.
