Demo XIX: Bezeichnen von Kanälen (Modelle MSO2000, MSO3000 und MSO4000)
Sie können zu jedem digitalen Signal benutzerdefinierte Notizen hinzufügen. Mit zunehmender Anzahl von Signalen auf der
Oszilloskopanzeige wird es immer nützlicher, Signale mit Notizen zu versehen.
HINWEIS. Beginnen Sie an der Stelle, an der Sie die letzte Demo beendet haben. Mit anderen Worten, drücken Sie die
Taste D15–D0 auf dem Bedienfeld, wenn Sie es noch nicht getan haben, um das untere Rahmenmenü D15–D0 zu öffnen.

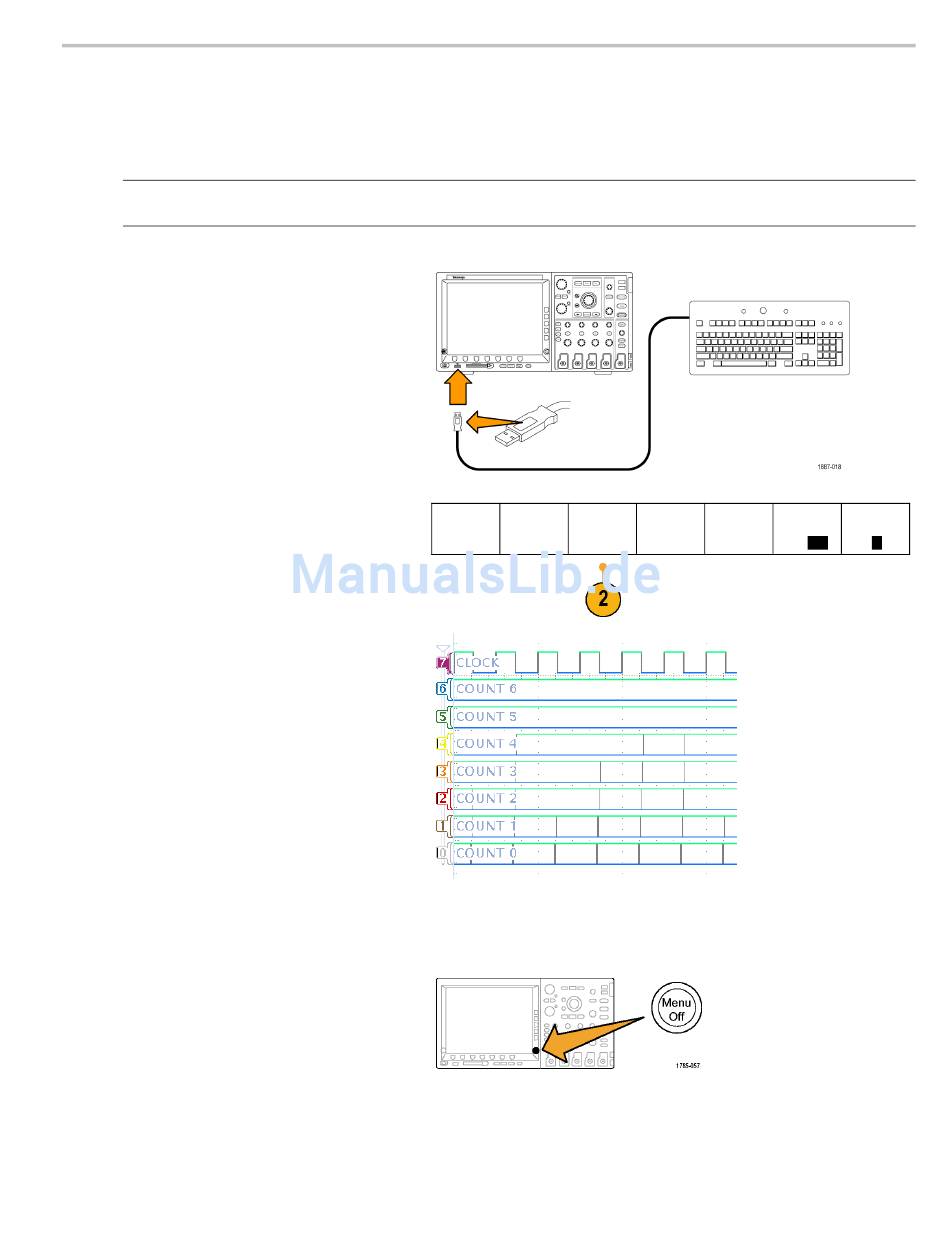

1. Schließen Sie eine USB-Tastatur an einen
der USB-Anschlüsse an. Verwenden
Sie hierfür den USB-Anschluss auf der
Vorderseite oder, falls verfügbar, den
USB-Anschluss auf der Rückseite.
2. Drücken Sie die untere Rahmentaste
Bezeichn. bearb.
3. Verwenden Sie die Tastatur, um Notizen
für die Kanäle D0 bis D6 hinzuzufügen.
Schreiben Sie Zähler 0, Zähler 1, Zähler
2, Zähler 3, Zähler 4, Zähler 5 und Zähler
6. Mit der Eingabetaste auf der Tastatur
oder mit dem Pfeil nach unten des seitlichen
Rahmenmenüs wählen Sie jeweils den
nächsten Kanal für die Notiz.
Alternativ können Sie eine Notiz auch
hinzufügen, indem Sie Select Preset Label
drücken und dann den Mehrzweckknopf b
drehen, um eine voreingestellte Notiz aus
einer Liste auszuwählen. Abschließend
drücken Sie dann die Taste Bezeichng. für
Voreinstell. einfügen auf dem seitlichen
Rahmenmenü. Probieren Sie dies mit der
voreingestellten Notiz TAKT für D7.
4. Wenn Sie fertig sind, drücken Sie Menu
Off, und bewundern Sie die von Ihnen
angefertigte Liste von Bezeichnungen auf
dem Bildschirm.
Bedienungsanleitung für die Demo 2-Baugruppe
Demos von Oszilloskop-Funktionen der Serien MSO2000, MSO3000 und MSO4000
D15–D0 Schwellenw. Bezeichn.
An/Aus
bearb.
MagniVu Höhe
Ein |Aus S |M| L
