Demos von erweiterten Oszilloskop-Funktionen
12. Drehen Sie die Mehrzweck-Drehknöpfe
a und b, um die Hexadezimaladresse 00
einzugeben.
Beachten Sie, dass es jetzt weniger
Ergebnisse gibt.
Mit den Pfeiltasten ← (zurück) und →
(vorwärts) auf dem Bedienfeld können Sie
wieder von einer Markierung zur anderen
wechseln.

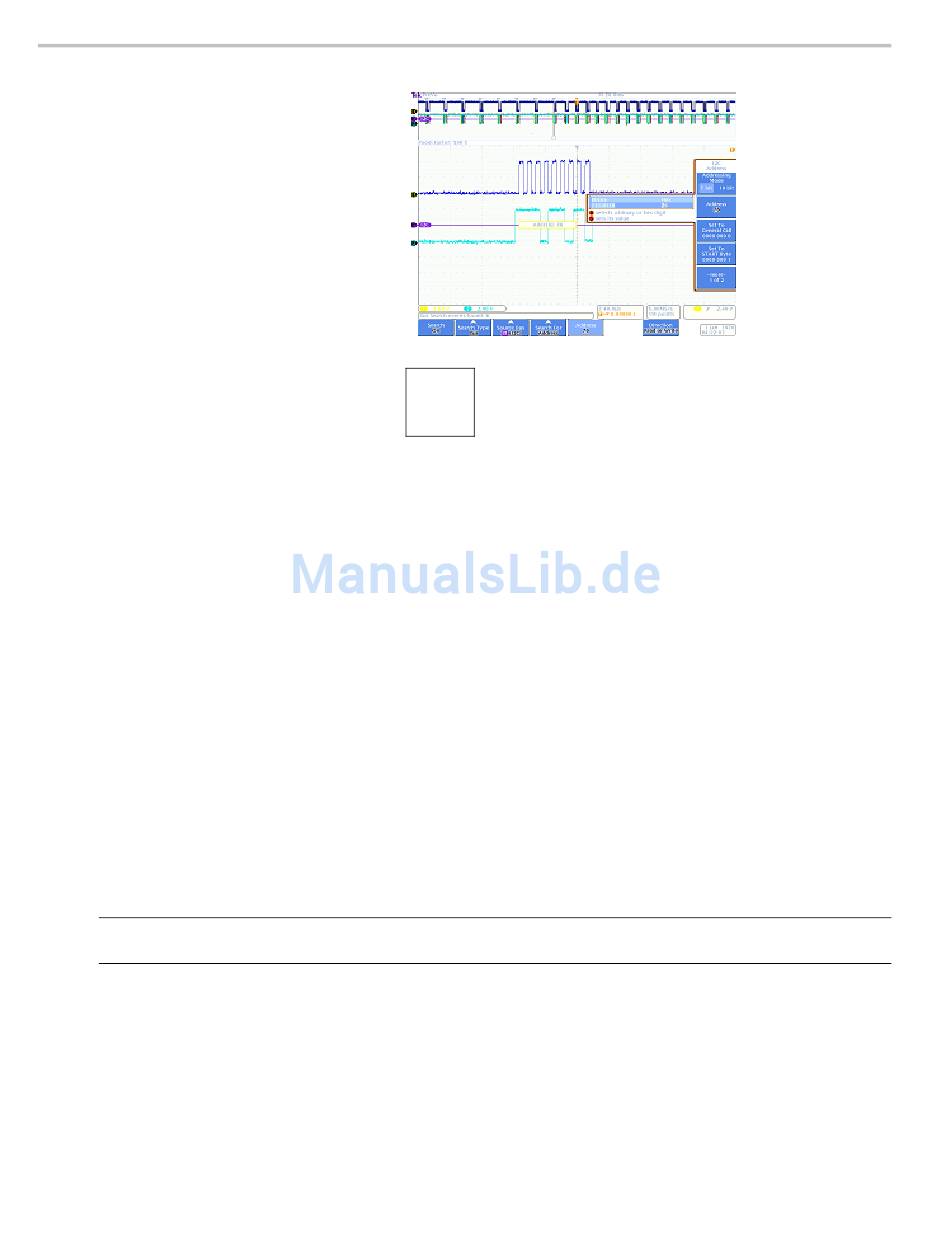

13. Drücken Sie die untere Rahmentaste
Suchen und die seitliche Rahmentaste Alle
Markierungen speichern.
Die leeren Suchmarkierungen wurden
gefüllt. Sie sind jetzt gespeichert. Sie
könnten eine neue Suche ausführen,
während Sie die alten Suchergebnisse
markiert halten. Sehr leistungsfähig!
14. Stellen Sie heraus, dass die Such- und Triggerfunktionen einander sehr ähnlich sind.
Triggerung wird im Betrieb benötigt, um eine stabile Anzeige zu erhalten und um sicherzustellen, dass das gesuchte
Ereignis sich wirklich in der Erfassung befindet, wenn Sie auf dem Bedienfeld die Taste Run/Stop drücken. Triggern hat für
Sie jedoch keinerlei Sinn mehr, wenn Sie die Erfassung erst einmal beendet haben. An dieser Stelle greift die Suchfunktion.
Mit der Suchfunktion können Sie das Gesuchte in einer großen Datenmenge finden. Damit Sie einfacher die volle
Leistungsfähigkeit der Trigger- und Suchfunktionen nutzen können, sind bei den Serien MSO/DPO2000, MSO/DPO3000
und MSO/DPO4000 die beiden Funktionen miteinander verknüpft. Sie können daher Ihre Sucheinstellungen schnell in
die Trigger-Engine kopieren (in der Regel, um neue Daten in der Nähe des betrachteten Ereignisses zu erfassen) oder
umgekehrt Ihre Trigger-Einstellungen in das Suchmodul kopieren (in der Regel, um festzustellen, ob bei der Erfassung
noch andere Trigger-Ereignisse aufgetreten sind).
Demo XIV: Überwachung und Dekodierung von RS-232-Signalen
Alle Oszilloskope der Serien MSO/DPO2000, MSO/DPO3000 und MSO/DPO4000 können Sie beim Debuggen von
RS-232-Schaltkreisen unterstützen. Sie können die Transaktionen serieller Busse in Hexadezimal-, Binär- und ASCII-Werte
dekodieren.
HINWEIS. Installieren Sie das entsprechende Anwendungsmodul DPO2COMP, DPO3COMP oder DPO4COMP, ehe Sie
dieses Demo-Programm ausführen.
30
Alle
Markierun-
gen spe-
ichern
Bedienungsanleitung für die Demo 2-Baugruppe
