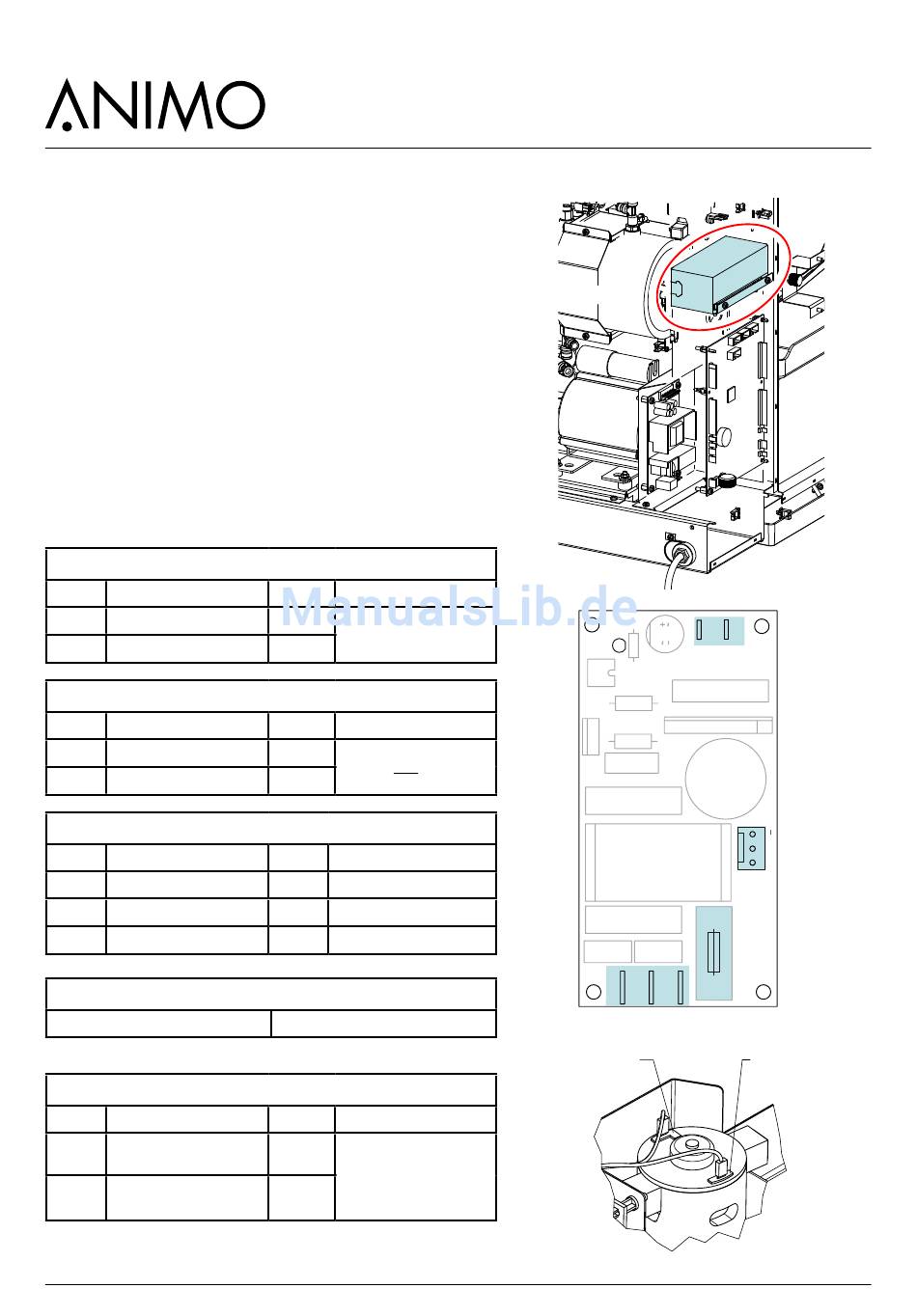

9.4 Mahlwerkplatine 230Vac / 230Vdc
Dieses Mahlwerk wandelt mit Hilfe eines
Gleichrichters von 230 Vac (Wechselspannung) auf
230 Vdc (Gleichspannung) für die Ansteuerung des
Mahlwerkmotors um.
Das IM1 Signal (24Vdc) der Hauptsteuerung wird zum
Anschluss J5-J6 geführt (rotes LED leuchtet). Dieses
Signal steuert mit einem Triac den Mahlwerkmotor an.
Auf die Steuerung kann zugegriffen werden, indem die
Rückwand demontiert wird.
● Sicherung 3,15A T Art. Nr. 02580 zur Sicherung des
Mahlwerkmotors.
9.4.1 Anschlüsse
24Vdc Zutat 1 Signal
Pin
J5
24Vdc +
J6
24Vdc -
230 Vdc
Pin
1
230 Vdc +
3
230 Vdc -
230Vac
Pin
J2
230Vac Null
J3
PE (Erde)
J4
230Vac Phase
Sicherung F1
3,15A träge
Mahlwerkmotor 230 Vdc
Pin
230 Vdc +
230 Vdc -
Farbe
Bemerkungen
Rot
Polarität unwichtig
Braun
Farbe
Bemerkungen
Rot
Polarität sehr wichtig!
Schwarz
Farbe
Bemerkungen
Blau
Gl/Gr
Braun
Art. Nr. 02580
Farbe
Bemerkungen
Rot
Achten Sie auf die
richtige
Drehrichtung!
Schwarz
+24 Vdc (rotes Kabel)
gemäß Zeichnung
88
OptiBean /OptiBean XL
LED
J5
J6
+
J7
F 3,15A T
J2
J3
J4
F1
N
PE
L
230Vac
+
-
ROT
SCHWARZ
2015/09 Rev. 1.2
24Vdc
grinder
signal
Grinder
motor
230Vdc
