Fehlerbehebung und
Fehlercodes
•

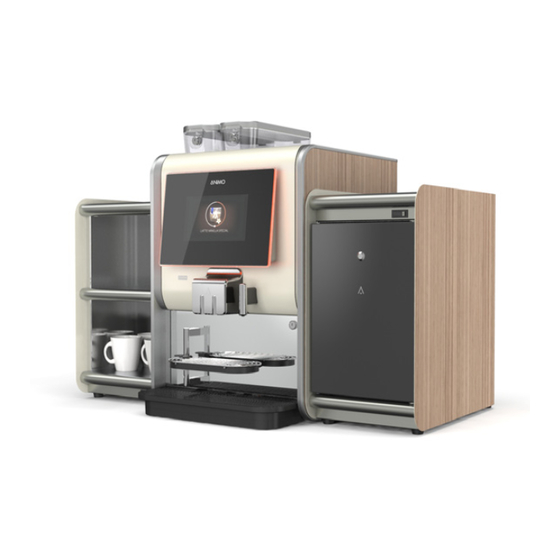

OptiMe mit Frisch Milch Option
•
Milchkühler
•
Tassenwärmer
Content
1.
Basis
2.
3.
4.
5.
Milchkühler
6.
7.
1. Basis
Ab Softwareversion V 1.2 (Erscheinungsdatum April
2020) enthält der Fehlerbildschirm zusätzliche
Informationen.

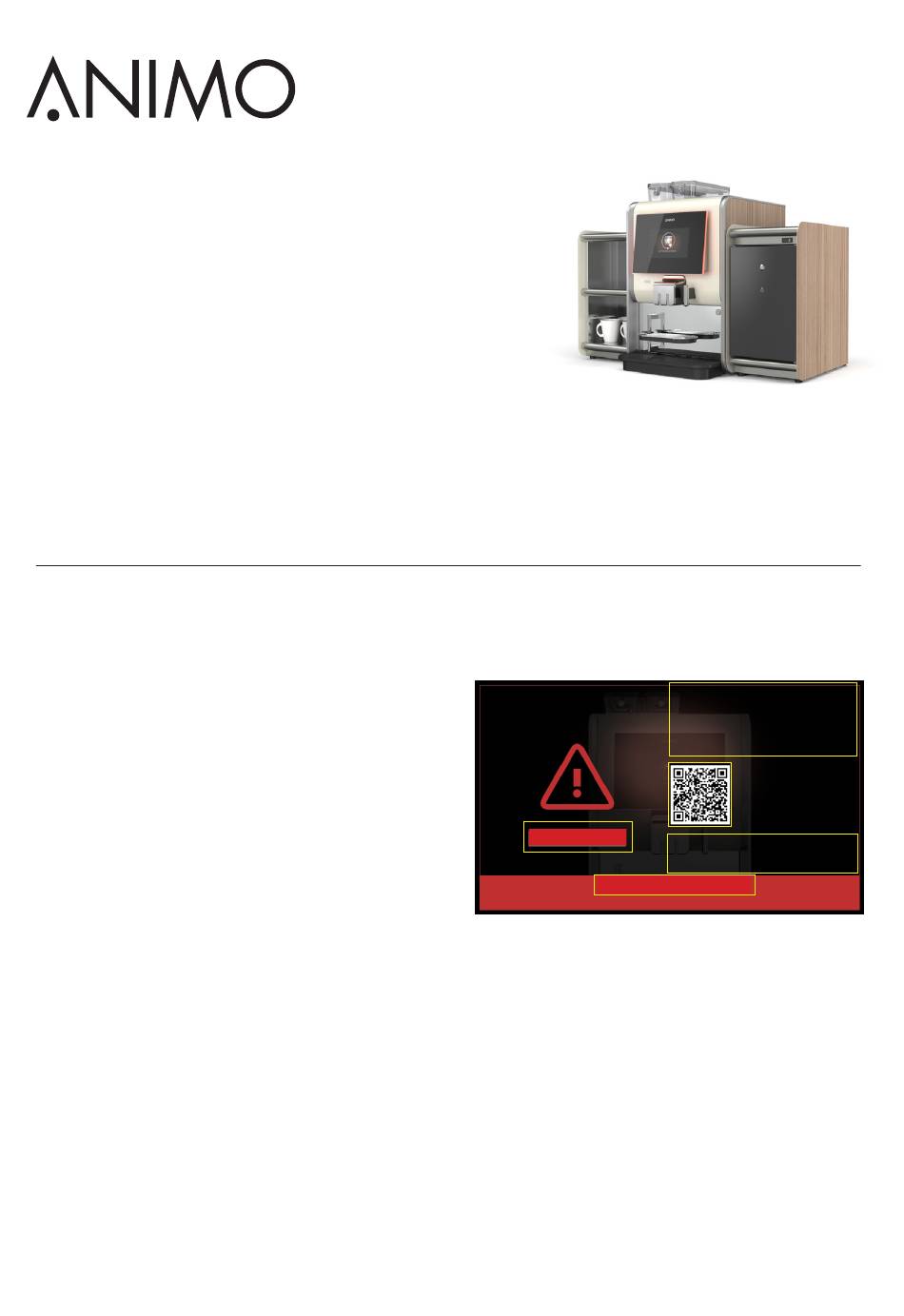

Informationen zur Fehleranzeige
- Reset-Taste [A]
Wenn die Tür geschlossen ist, ist die Reset-Taste NICHT
aktiv. Dies verhindert, dass Benutzer die Reset-Taste
drücken. Erst nach dem Öffnen der Tür durch den
Bediener ist die Reset-Taste aktiv (rot).
- Fehlernummer & Beschreibung [B]
Der Fehler wird auch im Fehler log gespeichert, in dem
die 20 letzten Fehler mit Datum und Uhrzeit gespeichert
sind.
- Anweisungen für den Maschinen Operator [C]
Wenn der Fehler durch etwas verursacht wurde, das
der Maschinen Operator zu beheben versuchen kann,
werden hier Anweisungen angezeigt.
- QR Code [D].
Scannen Sie den QR-Code (falls verfügbar) mit Ihrem
Smartphone, um zusätzliche Online-Anweisungen zu
erhalten.
- Händlerinformationen [E].
Diese Informationen werden nur angezeigt, wenn
sie während der Installation des Geräts eingegeben
wurden.
A
RESET SOFTWARE
B
1 / 38
OptiMe
OptiMe
C
Überprüfen Sie die Wasserversorgung (Druck)
und öffnen Sie den Wasserhahn vollständig.
Überprüfen Sie die Schläuche auf Knicke.
Überprüfen Sie den Füllstand des (optionalen)
Wassertanks. Öffne die Tür und drücke Reset
D
SCAN QR CODE FÜR WEITERE
INFORMATIONEN ODER TIPPS
E
HÄNDLER INFO
Händler Name
Händler Telefon Nummer
Händler Mail Adresse
E1 AIRBREAK NIVEAU FEHLER
