OptiBean /OptiBean XL

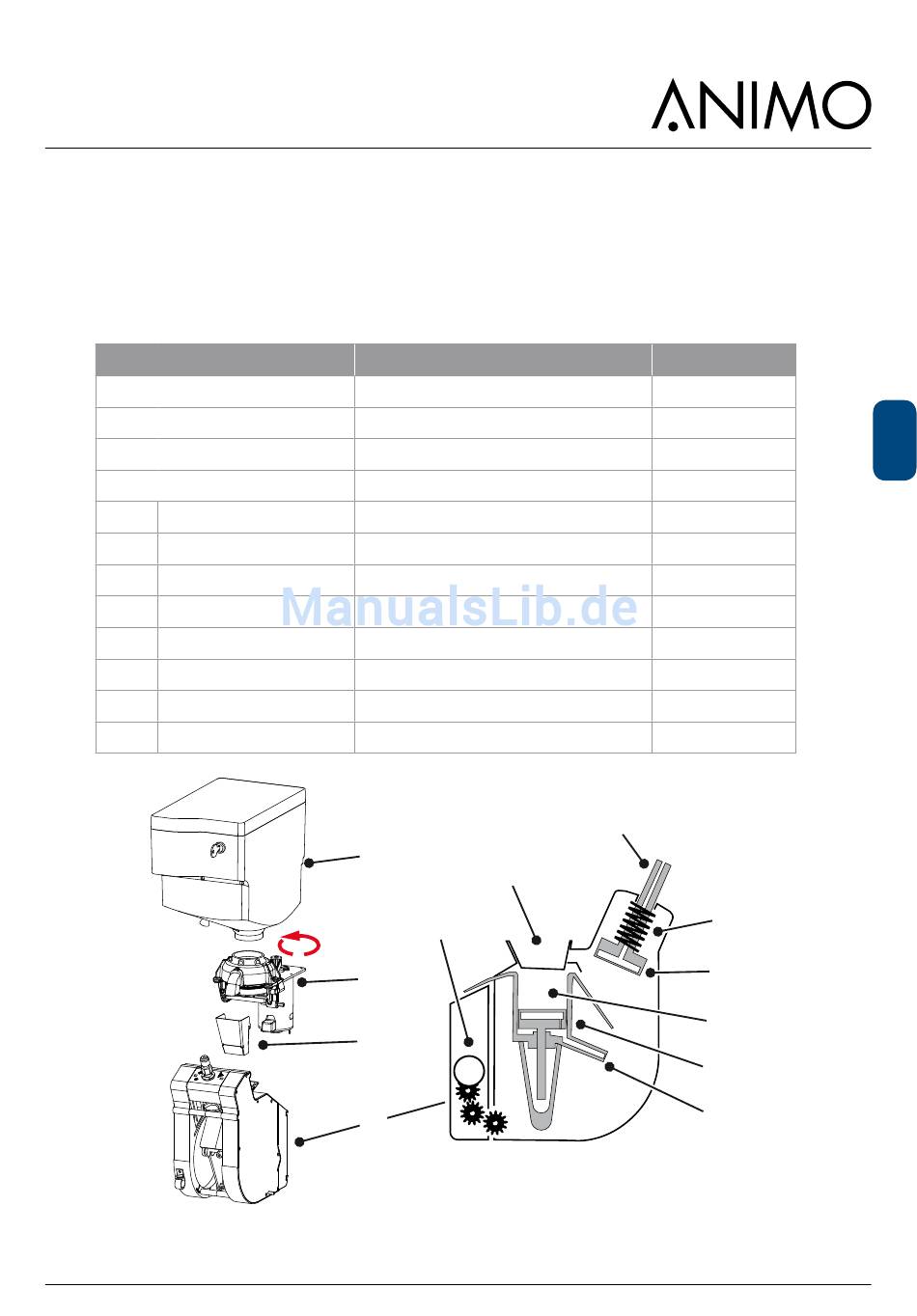

3.4 Espressogruppe
Die Espressogruppe besteht aus einer Antriebseinheit [4.1] und einer Espressoeinheit[4].
Der in der Antriebseinheit vorhandene Gleichstrommotor [4.1] treibt die Espressoeinheit an.
Die oberen [4.5] und unteren Kolben [4.7] werden durch die in den Seitenwänden befindlichen
Antriebsräder nach oben und unten bewegt. Der Betrieb wird ausführlich im nachfolgenden Kapitel
beschrieben.
Wichtigste Bauteile
1. Bohnenbehälter
2. Kaffeemühle
3. Kaffeeführung
4. Espressogruppe
4.1 Antriebseinheit
4.2 Füllöffnung
4.3 Wasserzufuhr
4.4 Feder
4.5 oberer Kolben
4.6 Brühkammer
4.7 unterer Kolben
4.8 Kaffeeausgabe
2015/09 Rev. 1.2
Technische Daten
Inhalt 1,5 kg
Siehe 3.5 Kaffeemühle
Gleichstrommotor 24Vdc
4 mm Steckkupplung
315 µm Nennweite
Ø 37mm Standard / Ø 44mm XL
150 µm Nennweite
1
4.2
4.1
2
3
M
4
29
Material
PC
Edelstahl
Edelstahl
Edelstahl
Edelstahl
4.3
4.4
4.5
4.6
4.7
4.8
DE
