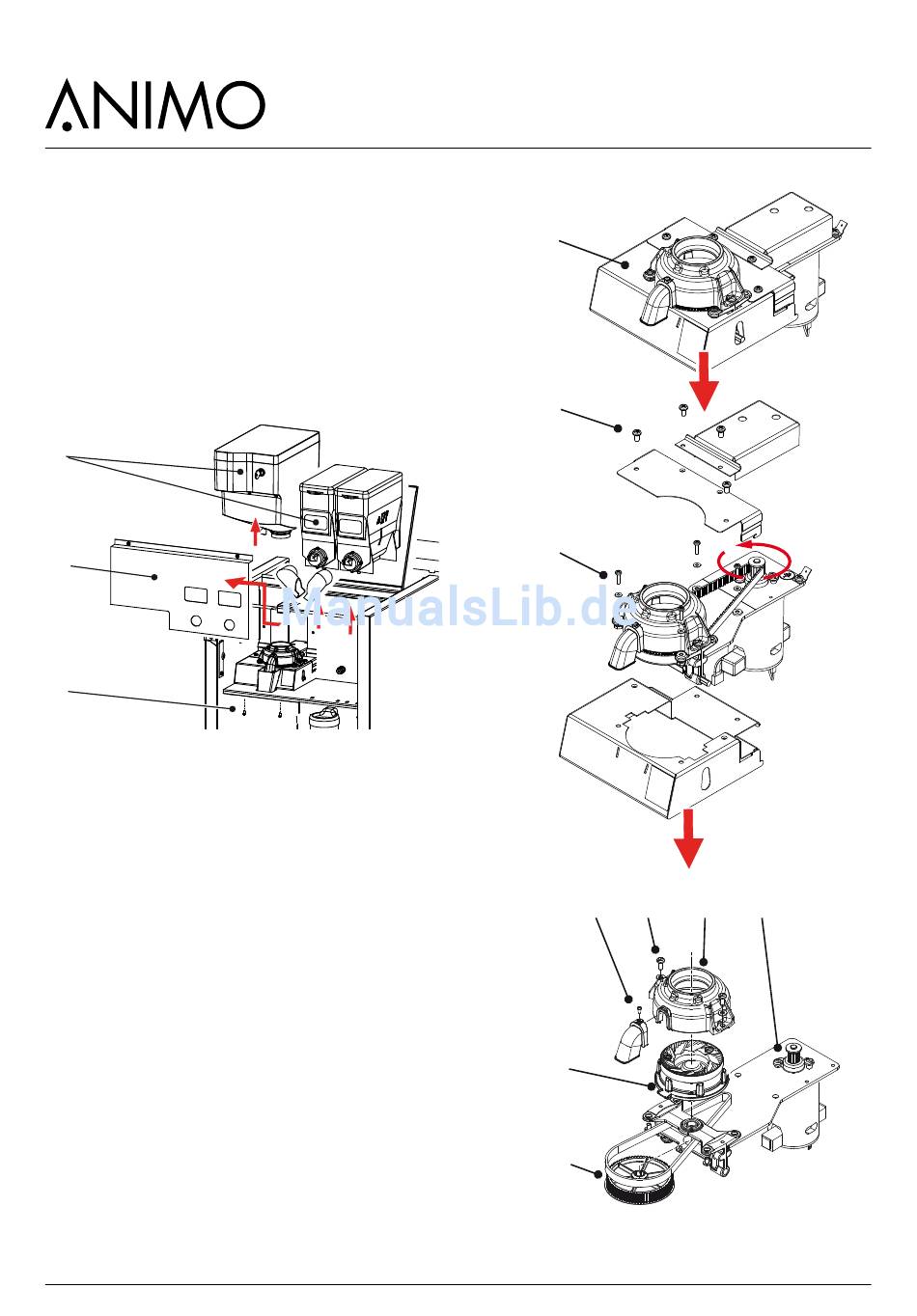

3.5.5 Zahnriemen austauschen
Kaffmühle Gehause Demontage
Ausbau des Kaffeemühlengehäuses (siehe unten)
1. Entfernen Sie den Bohnenbehälter und den
Zutatbehälter [1] und bauen Sie dann die
Abdeckplatte [2] aus.
2. Entfernen Sie die elektronischen Anschlüsse der
kleinen Kaffeemühlenplatine (via Rückwand).
3. Entfernen Sie die beiden Schrauben [3] an der
Unterseite des Gehäuses.
1
2
3
Zahnriemen ausbauen (siehe rechts)
4. Die Einheit [4] kann jetzt komplett aus dem Gerät
genommen werden.
5. Entfernen Sie die drei Schrauben [5] und entfernen
Sie die Abdeckplatte für den Zahnriemen.
6. Entfernen Sie die vier Schrauben [6] aus den
Gummimuffen und entfernen Sie die Kaffeemühle
zusammen mit der Motorplatte.
7. Drehen Sie die Schrauben [7] am Kaffeeauslass los
und nehmen Sie sie heraus.
8. Entfernen Sie die beiden Schrauben [8] aus dem
Mahlgehäuse [9].
9. Entfernen Sie das Mahlgehäuse [9].
10. Drehen Sie die Motorschrauben [10] etwas los, bis
der Zahnriemen nicht mehr unter Spannung steht.
11. Ziehen Sie den Träger der Mahlscheibe [11] gerade
nach oben.
12. Entfernen Sie die Riemenscheibe und den
Zahnriemen [12] und tauschen Sie diese Teile aus.
13. Setzen Sie die neue Riemenscheibe und den
Zahnriemen [12] in der umgekehrten Reihenfolge ein.
14. Setzen Sie die Riemenscheibe wieder unter
Spannung und schrauben Sie den Motor wieder
fest [10].
2x
36
OptiBean /OptiBean XL
4
5
2x
6
4x
7
8
9
2x
11
12
10
2x
2015/09 Rev. 1.2
