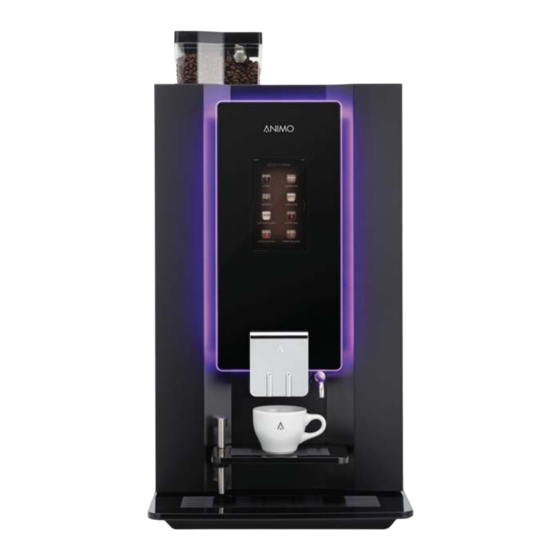

Inhaltszusammenfassung für Animo OptiBean XL Touch

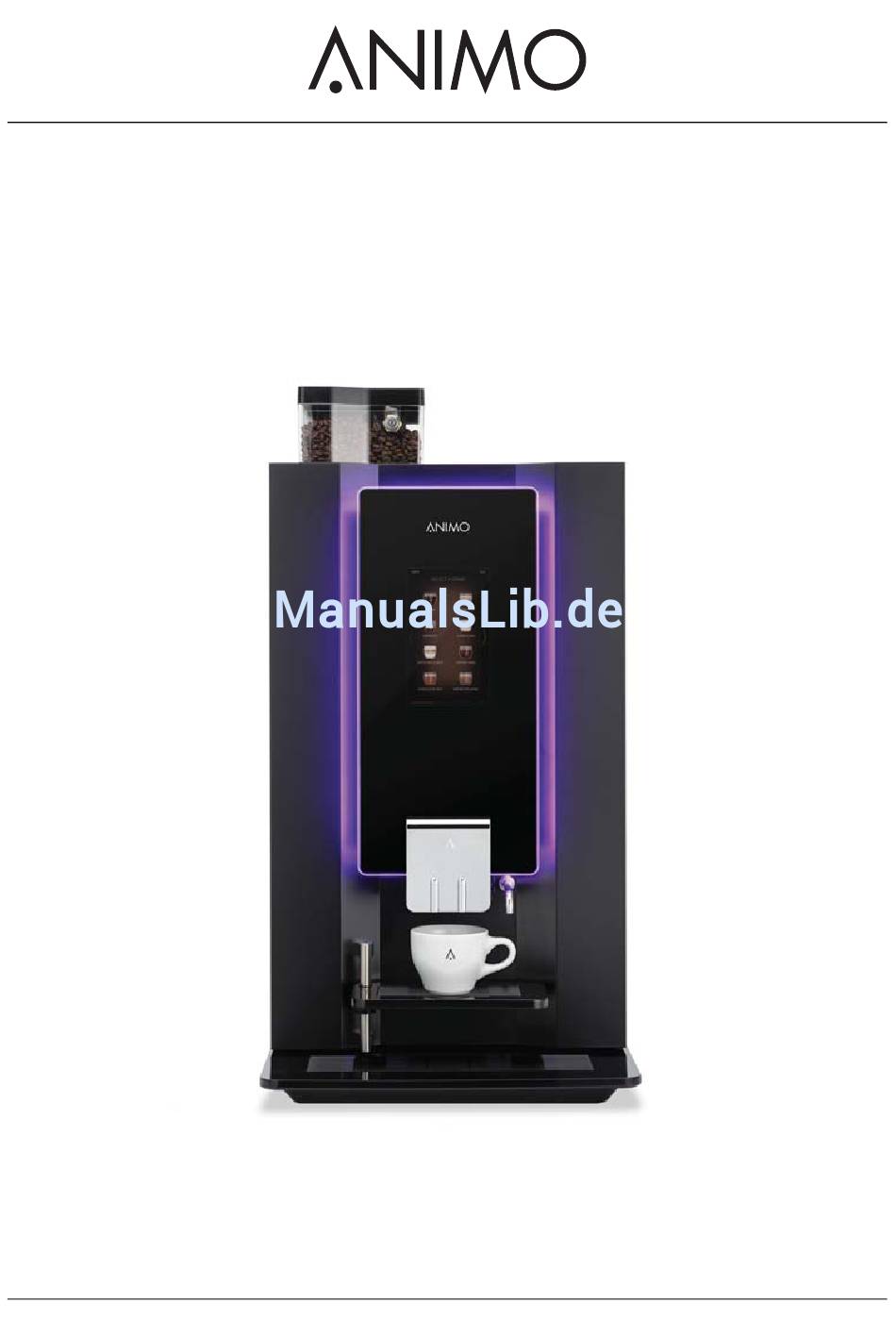

- Seite 1 OptiBean (XL) Touch gebruiksaanwijzing betjeningsvejledning user manual bruksanvisning betriebsanleitung användarmanual mode d’emploi käyttöohjekirja...
- Seite 2 Druck, Mikrofilm, elektronisches Medium oder in irgendeiner anderen Form veröffentlicht werden. Dies gilt auch für die entsprechenden Diagramme und/oder Grafiken. Animo behält sich das Recht vor, ohne vorherige oder sofortige Benachrichtigung des Kunden jederzeit Teile zu ändern. Der Inhalt dieses Handbuchs kann ebenfalls ohne vorherige Ankündigung geändert werden.
-
Seite 3: Inhaltsverzeichnis
OptiBean (XL) Touch INHALTSVERZEICHNIS Copyright ..........................104 Sicherheit ..........................106 Wichtige Information ....................... 106 Warnzeichen ........................106 Bestimmungsgemäßer Gebrauch ................... 107 Änderungen ........................108 Sicherheitseinrichtungen ....................108 Vorsichtsmaßnahmen zur Sicherheit ................109 Benutzer ......................... 111 Richtlinien ........................112 Garantie .......................... 112 1.10 Entsorgung ........................ -
Seite 4: Sicherheit
OptiBean (XL) Touch Sicherheit Wichtige Information Dieses Benutzerhandbuch soll dabei helfen, diese Maschine sicher und effektiv zu bedienen. Dieses Handbuch liefert Informationen über die Installation, Bedienung und Wartung des Geräts. Vergewissern Sie sich vor dem Gebrauch, dass Sie das Handbuch gelesen und verstanden haben. Es liegt in Ihrer Verantwortung, diese Maschine gemäß... -
Seite 5: Bestimmungsgemäßer Gebrauch
OptiBean (XL) Touch 1.2.1 Klassifizierung von Sicherheitszeichen Die Sicherheitszeichen sind international anerkannt und werden unten beschrieben. WARNUNG Warnzeichen, dass auf eine Gefahr hinweist. 1.2.2 Warnung, Vorsicht und Hinweis WARNUNG "Warnung" weist auf eine Gefahr hin, die zu Personenverletzungen - auch tödlichen - führen kann. -
Seite 6: Änderungen
Versuchen Sie nicht, Änderungen durchzuführen, die die lokalen, regionalen oder nationalen Richtlinien verletzen. WARNUNG Vergewissern Sie sich, dass der Hauptschalter und der Betriebsschalter frei zugänglich sind. Animo ist stets bereit, die Wertsteigerung seiner Maschinen für die Benutzer durch Änderungen oder Modifikationen zu diskutieren. Siehe 1.11. Sicherheitseinrichtungen 1.5.1 Türschalter... -
Seite 7: Vorsichtsmaßnahmen Zur Sicherheit
OptiBean (XL) Touch 1.5.3 Ein-/Aus-Schalter Mit dem Ein-/Aus-Schalter (A) wird die Maschine ein- und ausgeschaltet. Die Maschine kann immer noch aufgeladen sein, nachdem sie ausgeschaltet wurde. Ziehen Sie den Stecker der Maschine aus der Steckdose, um sicherzustellen, dass sie vollkommen entladen ist. WARNUNG Der Ein-/Aus-Schalter schaltet nicht alle internen Teile aus. -
Seite 8: Während Der Installation
1.6.5 Anweisungen für den Austausch • Falls das Netzkabel beschädigt ist: Falls eine separate Versorgungsleitung mit der Maschine mitgeliefert wurde, tauschen Sie sie gegen eine neue aus, um Gefahren zu vermeiden. Verwenden Sie nur Animo Ersatzteile. 2017/06 Rev. 2.0... -
Seite 9: Qualifikation Der Personen
OptiBean (XL) Touch Falls dei Maschine mit einer festen Versorgungsleitung ausgeliefert wurde, muss diese vom Hersteller, seinem Servicevertreter oder einer ähnlich qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden. • Verwenden Sie stets den neuen mit der Maschine mitgelieferten Schlauchsatz. Alte Schlauchsätze oder andere Schlauchsätze sollten nicht verwendet werden. -
Seite 10: Richtlinien
1.11 Weitere Hilfe und Information Animo ist bemüht, die Benutzer und Bediener seiner Produkte im höchsten Maß zu unterstützen. Wenden Sie sich an Ihren Händler, um Informationen über Einstellungen, die Wartung und Reparaturarbeiten zu erhalten, die dieses Dokument nicht enthält. -
Seite 11: Beschreibung
OptiBean (XL) Touch Beschreibung Übersicht 2.1.1 Vorderseite A: Bohnenbehälter B: Touchscreen C: Auslass D: Tablett E: Tropftablett F: Wasserauslass G: Türschloss H: OptiLight 2017/06 Rev. 2.0... - Seite 12 OptiBean (XL) Touch 2.1.2 Rückseite A: Lüfter B: Wasseranschluss C: Netzkabel 2017/06 Rev. 2.0...
- Seite 13 OptiBean (XL) Touch 2.1.3 Innen A: Mahlwerk B: Behälter C: Brüher D: Ein-/Aus-Schalter E: Mixer F: Abfallbehälter G: Auslass H: Abdeckung SD-Kartenschlitz und USB-Port (hinter der Abdeckung) J: Aufkleber mit Reinigungsanweisungen 2017/06 Rev. 2.0...
-
Seite 14: Funktionsprinzip
OptiBean (XL) Touch Funktionsprinzip 2.2.1 Behälter Die Behälter enthalten die Kaffeebohnen (A) und Instant-Produkte (B). 2.2.2 Mahlwerk Das Mahlwerk (A) mahlt die Kaffeebohnen und leitet das Produkt zum Brüher. 2017/06 Rev. 2.0... - Seite 15 OptiBean (XL) Touch 2.2.3 Brüher Der Brüher (A) erhält das Produkt vom Mahlwerk. Das Produkt wird nach Hinzufügen von heißem Wasser unter Druck zubereitet. Der Brüher leitet das Produkt an den Auslass und den Reststoff an den Abfallbehälter. 2.2.4 Mixer Der Mixer (A) mischt die Instant-Produkte mit heißem Wasser und leitet das Produkt an den Auslass.
-
Seite 16: Technische Daten
OptiBean (XL) Touch 2.2.5 Auslass Der Auslass (A) leitet das Produkt in die Tasse oder Kanne. Technische Daten 2.3.1 Standardmaschine Posten Spezifikation Maschinenabmessungen 402 x 564 x 790 mm Gewicht: leer/voll 36/40 kg Druck 2-10 bar Wassertemperatur 90 °C Wasserhärte >... - Seite 17 OptiBean (XL) Touch Posten Spezifikation Betriebsmodus ohne Ausgabe (IM) 28,4 Wh/Liter Energiesparmodus (ESM) 6,6 Wh Aufheizen aus dem Standby (HU-ESM) 81,5 Wh 2.3.4 Mediendateivorgaben Hinweis Die Maschine hat 400 MB Platz für Mediendateien. Medien Größe in Pixel Datenformat Bild 480 x 800 PNG mit 24 bit Video Querformat/mit Ton 480 x 270...
-
Seite 18: Ordnerstruktur Für Mediendateien Auf Usb Oder Sd
OptiBean (XL) Touch Medien Größe in Pixel Datenformat Logo auf Tasse 120 x 120 PNG mit 24 bit. Transparent 2.3.5 Ordnerstruktur für Mediendateien auf USB oder SD Ordnerstruktur Dateityp A. Medien B. Bildschirmschoner C. Diashow D. Video E. Logo_Becher 2.3.6 Kapazitäten - Kaffee Posten Spezifikation... -
Seite 19: Spezifikation
XXXXXXXX Water pressure ........MPA ...~..V ..Hz ..W Made in The Netherlands Dr. A.F. Philipsweg 47 • NL-9403 AD Assen • www.animo.eu A: Modellnummer B: Artikelnummer C: Versorgungsspannung [V] D: Maschinennummer E: Wasserdruck [MPa] F: Leistung [W] G: Frequenz [Hz]... -
Seite 20: Touchscreen
OptiBean (XL) Touch Touchscreen 2.4.1 Hauptbildschirm A: Optional, zeigt den Markennamen an B: Optional, zeigt die Zeit C: Gehen Sie ins Managementmenü (Tippen und Halten, um das Menü zu öffnen) D: Auswahltafeln E: Seitenanzeige (Navigationsleiste) 2.4.2 Touchscreen bedienen Verwenden Sie den Finger zum Tippen oder Wischen über die Symbole, Aufforderungen oder Schieberleisten auf dem Touchscreen. - Seite 21 OptiBean (XL) Touch Symbol Name Beschreibung ECO - Tippen, um diesen Modus zu verlassen. Energiesparmodus Start Auswahl bestätigen. START Stopp Auswahl abbrechen. STOP Taste Zurück Zurück zum Auswahlbildschirm. < Glasbecher Bechermodus. Wählen Sie ein Getränk und bestätigen Sie Ihre Auswahl. Fortschrittsbalken Warten.
-
Seite 22: Konfigurationsmenü
OptiBean (XL) Touch Symbol Name Beschreibung Milchmenge (verringern) Weniger Milch. Milchmenge (erhöhen) Mehr Milch. Zuckermenge Weniger Zucker. (verringern) Zuckermenge (erhöhen) Mehr Zucker. Konfigurationsmenü 2.5.1 Hauptmenü Hinweis Um das Bedienermenü zu öffnen, auf die Hauptmeldung in der Hauptanzeige tippen und halten. Auf Punkt 0.06 tippen und den Pincode eingeben: 11111. Hinweis Tippen Sie auf das Pfeilsymbol, um 1 Schritt zurückzuschalten. - Seite 23 OptiBean (XL) Touch Bildschirm Titel Ebene Siehe 1.14 Behälter nachfüllen Bediener 2.5.15 2.5.2 Freier Verkauf Bildschir Posten Beschreibung 1.00.00 Den freien Spender Zur Aktivierung des freien Spendens bei Maschinen mit aktivieren Zahlungssystem [Abbrechen|ok] 1.00.01 Pinfunktion Deaktivierung des freien Spenders nach der eingestellten Tassenanzahl (1.00.02) und Deaktivierung des freien Spenders nach der eingestellten Zeit (1.00.03) 1.00.02...
-
Seite 24: Rezept Zähler
OptiBean (XL) Touch Bildschirm Posten Beschreibung 1.2.3 Energiesparmodus Um den Energiesparmodus zu aktivieren und einzustellen: aktiv / nicht aktiv, LCD, OptiLight und Boilertemperatur im Energiesparmodus. Siehe 2.6. 2.5.5 Rezept Zähler Bildschir Posten Beschreibung 1.03.00 Rezept 1-xx Zur Anzeige der Menge an kostenlosen, niedrigpreisigen, hochpreisigen Getränken, Testrezepten, Pfandmarken, Kannen und Gesamtzahl der Tassen [0-99999 Tassen]. -
Seite 25: Ton Und Bild
OptiBean (XL) Touch 2.5.9 OptiLight Bildschir Posten Beschreibung 1.08.00 Zur Einstellung des Rotanteils in der Farbe [0-100%] 1.08.01 Grün Zur Einstellung des Grünanteils in der Farbe [0-100%] 1.08.02 Blau Zur Einstellung des Blauanteils in der Farbe [0-100%] 1.08.03 Zufällig Zur Anzeige aller Farben des gesamten Farbspektrums [0-60%] 2.5.10 Helligkeitsanzeige Bildschir... -
Seite 26: Änderung Der Pin Für Den Freien Spender
OptiBean (XL) Touch 2.5.14 Änderung der Pin für den freien Spender Bildschir Posten Beschreibung 1.13 Pin für den freien Änderung und Bestätigen der Pin für den freien Spender. Spender 2.5.15 Behälter nachfüllen Bildschir Posten Beschreibung 1.14 Behälter Nachfüllinformationen an das Telemetriesystem senden [Ja/Nein]. nachgefüllt? Energiesparmodus Die Maschine verbraucht im Energiesparmodus weniger Energie. - Seite 27 OptiBean (XL) Touch Energiesparmodus mit drei eingestellten Schaltzeiten 9.00 - 11.00 14.00 - 15.00 12.00 - 13.00 Wird die Maschine eingeschaltet, nachdem sie sich im Standby-Modus befand und es findet kein Spendevorgang statt, schaltet sie nach 30 Minuten in den Energiesparmodus. Die Temperatur des Boilers fällt alle 30 Minuten um 5 °C ab.
-
Seite 28: Transport & Installation
OptiBean (XL) Touch Transport & Installation Transport 3.1.1 Allgemeines Wenn die Maschine samt Zusatzausrüstung geliefert wird. • Prüfen Sie die Maschine auf mögliche Transportschäden. • Vergewissern Sie sich, dass die Lieferung vollständig ist. Siehe Verkaufs- und Lieferbedingungen. Installation Vorsicht • Verwenden Sie ein Filtersystem mit einem Wasserenthärter, falls das Leitungswasser mit Chlor versetzt oder zu hart ist. -
Seite 29: Positionierung
OptiBean (XL) Touch 3.2.2 Positionierung Stellen Sie die Maschine auf einer festen und ebenen Oberfläche auf Arbeitshöhe auf. Falls vorhanden, stellen Sie die Maschine auf einen Unterschrank. Vergewissern Sie sich, dass der Bereich links von der Maschine mindestens 11 cm aufweist, damit die Tür geöffnet werden kann. -
Seite 30: Elektrischer Anschluss
OptiBean (XL) Touch Verbinden Sie die Maschine (A) gegebenenfalls mit dem Schlauch (B) mit dem eigenständigen Pumpensatz (C). Vergewissern Sie sich, dass der Mindestwasserdruck 2 bar (bei 5 l/min Durchflussdruck) nicht unterschreitet. 3.2.4 Elektrischer Anschluss Verbinden Sie das Netzkabel mit der Maschine. 3.2.5 Leeren der Tropfschale Öffnen Sie die Tropfschalenentleerung (A) mit einem Bohrer... -
Seite 31: Anbringen Von Zutatenaufklebern
OptiBean (XL) Touch 3.2.6 Anbringen von Zutatenaufklebern Öffnen Sie die Maschinentür. Platzieren Sie die Aufkleber wie angegeben (A & B). 3.2.7 Einstellung der Software für den Erstgebrauch Hinweis Die Software wird von Ihrem Händler eingestellt. Sie müssen die Software vor der ersten Verwendung nicht einstellen. -
Seite 32: Touchscreen Anpassen
OptiBean (XL) Touch Touchscreen anpassen 3.3.1 Zugriff auf das Ton- und Bildmenü Hinweis Sie müssen einen Login-Code besitzen, um auf das Bedienermenü zuzugreifen. In der Hauptanzeige des Touchscreens, auf die Hauptmeldung (A) tippen und halten. Tippen, um das Bedienermenü auszuwählen. Den Login-Code eingeben: 11111. -
Seite 33: Das Speichermedium Mit Dem Anschluss Verbinden
OptiBean (XL) Touch 3.3.3 Das Speichermedium mit dem Anschluss verbinden Öffnen Sie die Maschinentür. Siehe 4.1 Entfernen Sie hinter der Tür Schraube (A) und Abdeckung (B). Verbinden Sie das Speichermedium mit dem Anschluss (C). 3.3.4 Mediendateien löschen Zugriff auf das Ton- und Bildmenü. Siehe 3.3.1 Auf die <Werbeanzeige>... -
Seite 34: Konfigurieren Eines Videos Als Bildschirmschoner
OptiBean (XL) Touch 3.3.6 Konfigurieren eines Videos als Bildschirmschoner Laden Sie die Mediendatei hoch. Siehe 3.3.2 Tippen Sie auf die Taste <Video>. Tippen Sie auf die Taste <Video wählen>. Wählen Sie die Videodatei und bestätigen Sie Ihre Wahl. Wenn die Datei geladen wurde, tippen Sie auf die Bestätigungstaste. -
Seite 35: Text Und/Oder Das Touch-Symbol Anzeigen Oder Verbergen
OptiBean (XL) Touch 3.3.9 Setzen Sie den Verzögerungstimer für den Bildschirmschoner. Zugriff auf das Ton- und Bildmenü. Siehe 3.3.1 Tippen Sie auf die Taste <Ton und Bild>. Tippen Sie auf die Taste <Verzögerungszeit Bildschirmschoner>. Stellen Sie die Verzögerungszeit für den Bildschirmschoner ein. Tippen Sie auf die Bestätigungstaste. -
Seite 36: Arbeitsweise
OptiBean (XL) Touch Arbeitsweise WARNUNG • Untersuchen Sie die Maschine vor der Verwendung auf Schäden. • Tauchen Sie die Maschine nicht in Flüssigkeiten ein und sprühen Sie sie nicht mit einem Schlauch ab. • Ziehen Sie den Stecker der Maschine heraus und trennen Sie die Wasserversorgung, wenn die Maschine länger nicht verwendet wird. -
Seite 37: Ein- Und Ausschalten
OptiBean (XL) Touch Ein- und Ausschalten Öffnen Sie die Maschinentür. Drücken Sie auf den Ein-/Aus-Schalter (A), um die Maschine ein- oder auszuschalten. Start der Ausgabe von Tassen Stellen Sie eine Tasse auf die Schale. Wählen Sie am Touchscreen ein Rezept oder tippen Sie auf das Heißwassersymbol. -
Seite 38: Stoppen Der Ausgabe Von Tassen Oder Kannen
OptiBean (XL) Touch Stoppen der Ausgabe von Tassen oder Kannen Tippen Sie auf die Stopp-Taste auf dem Touchscreen. Vorsicht Ziehen Sie die Tasse oder den Becher nicht weg. Ein laufender Zyklus muss zuerst abgeschlossen werden. Füllen des Bohnenbehälters Falls erforderlich, entriegeln Sie den Deckel des Bohnenbehälters. -
Seite 39: Verwendung Des Münzmechanismus (Optional)
OptiBean (XL) Touch Entfernen Sie den Deckel (C). Füllen Sie den Instant-Behälter. Achten Sie darauf, dass Sie den Instant-Behälter nicht überfüllen. Bringen Sie den Deckel wieder an. Bringen Sie den Behälter wieder auf seinem Fuß an. Vergewissern Sie sich, dass der Behälter mit dem Stift im Loch an seinem Platz einrastet. -
Seite 40: Wartung
OptiBean (XL) Touch Wartung Reinigungs- und Desinfektionsmittel WARNUNG • Verwenden Sie nur von Animo zugelassene Chemikalien. • Legen Sie keine Maschinenteile mit Ausnahme des Instant-Behälters in die Spülmaschine. • Trocknen Sie den Behälter vor dem Wiedereinbau gründlich ab. Zweck Produkt... -
Seite 41: Verwendung Des Spülprogramms
OptiBean (XL) Touch 5.2.4 Verwendung des Spülprogramms Tippen und halten Sie auf dem Touchscreen 'Nehmen Sie Ihre Auswahl vor' (make your choice) (A) einige Sekunden lang. Tippen Sie auf 'Spülen' (Rinse). Stellen Sie eine Schale (min 1,5 l) unter den Auslass. Folgen Sie den Anweisungen auf dem Touchscreen. -
Seite 42: Reinigung Des Brühers
OptiBean (XL) Touch 5.2.6 Reinigen Sie den Touchscreen. Tippen und halten Sie auf dem Touchscreen 'Nehmen Sie Ihre Auswahl vor' (make your choice) (A) einige Sekunden lang. Tippen Sie auf 'Den Touchscreen reinigen' (Clean the touchscreen). Folgen Sie den Anweisungen auf dem Touchscreen. 5.2.7 Reinigung des Brühers Öffnen Sie die Maschinentür. - Seite 43 OptiBean (XL) Touch 5.2.10 Reinigen/Leeren des Tropftabletts Entfernen Sie das Tropftablett (A) unter der Maschine. Entfernen Sie ggf. den Tropftablettschlauch. Reinigen Sie das Tropftablett. Bringen Sie den Tropftablettschlauch wieder an. Bringen Sie das Tropftablett wieder unter der Maschine an. 2017/06 Rev. 2.0...
-
Seite 44: Reinigung Des Mixers
OptiBean (XL) Touch 5.2.11 Reinigung des Mixers Drehen Sie den Auslass des Behälters nach oben. Entfernen Sie den Auslassschlauch vom Mixer. Drehen Sie den Befestigungsring (A) gegen den Uhrzeigersinn. Nehmen Sie das Mixergehäuse (C) ab. Ziehen Sie den Mixerlüfter (B) ab. Drehen Sie den Befestigungsring (A) weiter gegen den Uhrzeigersinn. -
Seite 45: Reinigen Sie Den Bohnenbehälter
OptiBean (XL) Touch 5.2.12 Reinigen Sie den Bohnenbehälter Schließen Sie die Zufuhr (A) zum Mahlwerk. Nehmen Sie den Bohnenbehälter (B) heraus. Entfernen Sie den Deckel (C). Reinigen und trocknen Sie den Behälter. Reinigen Sie das Mahlwerk (D) mit der Bürste. Setzen Sie den Bohnenbehälter (B) wieder ein. -
Seite 46: Reinigung Der Instant-Behälter
OptiBean (XL) Touch 5.2.13 Reinigung der Instant-Behälter Öffnen Sie die Maschinentür. Drehen Sie den Auslass des Behälters nach oben (A). Heben Sie den Behälter vom Fuß und ziehen Sie ihn heraus (B). Entfernen Sie den Deckel (C). Reinigen Sie den Instant-Behälter und seine Teile. Trocknen Sie die Teile gründlich ab. -
Seite 47: Reinigen Des Auslasses
OptiBean (XL) Touch 5.2.14 Reinigen des Auslasses Öffnen Sie die Maschinentür. Entfernen Sie die Vorderseite (A) des Auslasses, während Sie die Zunge hinten an der Vorderseite halten. Nehmen Sie das Auslassgehäuse (B) heraus. Reinigen Sie das Auslassgehäuse. Bringen Sie das Auslassgehäuse wieder an. Bringen Sie die Vorderseite des Auslasses wieder an. - Seite 48 OptiBean (XL) Touch Entfernen Sie das vordere Stück vom Auslassarm (F). Reinigen Sie die Teile. 10 Bringen Sie die Auslassschläuche wieder an. 2017/06 Rev. 2.0...
-
Seite 49: Fehlersuche
OptiBean (XL) Touch Fehlersuche Fehlermeldungen Problem Mögliche Ursache Behebung E3 Befüllungsfehler Der Boiler wird zu langsam Prüfen Sie den Wasserdruck. befüllt. Drehen Sie den Wasserversor- gungshahn ganz auf. Prüfen Sie das Verbindungsrohr auf Knicke. Schalten Sie die Maschine aus und wieder ein. E5 Brüherfehler Brüherfehler beim Hochlauf. - Seite 50 OptiBean (XL) Touch Problem Mögliche Ursache Behebung E17 MDB-Fehler Keine Kommunikation zwischen Schalten Sie die Maschine aus der Maschine und dem MDB- und wieder ein. Wenden Sie sich Zahlungssystem. an den Händler oder Service- techniker. E18 Mixergruppen-FET-Fehler Brüher oder Mixermotor noch Wenden Sie sich an den Händler aktiv.
-
Seite 51: Meldungen Auf Der Anzeige
OptiBean (XL) Touch Meldungen auf der Anzeige Problem Mögliche Ursache Behebung Füllen Boiler außer Betrieb De Boiler ist noch leer, der Boiler Keine Maßnahme erforderlich. wird überhaupt nicht oder zu langsam aufgefüllt. Aufheizen Boiler außer Betrieb Die Boilertemperatur ist zu nied- Warten Sie, bis die Boilertempe- rig, da zu viel Wasser verwendet ratur den richtigen Wert erreicht... - Seite 52 OptiBean (XL) Touch Störungen Problem Mögliche Ursache Behebung Die Maschine funktioniert Durchgebrannte Sicherung. Prüfen Sie die Sicherungen. nicht. Die Maschine ist ausgeschaltet. Schalten Sie die Maschine ein. Kabel unterbrochen. Prüfen Sie das Netzkabel. Die Maschine reagiert nicht. Die Maschine ist im Standby- Schalten Sie den Standby-Modus Modus.
- Seite 53 OptiBean (XL) Touch 2017/06 Rev. 2.0...
- Seite 54 Animo B.V. Dr. A. F. Philipsweg 47 9403 AD Assen The Netherlands Tel: +31 (0) 592 376376 Fax: +31 (0) 592 341751 E-mail: info@animo.nl www.animo.eu 2017/06 Rev. 2.0 1006087...
