3.7 Boilersystem

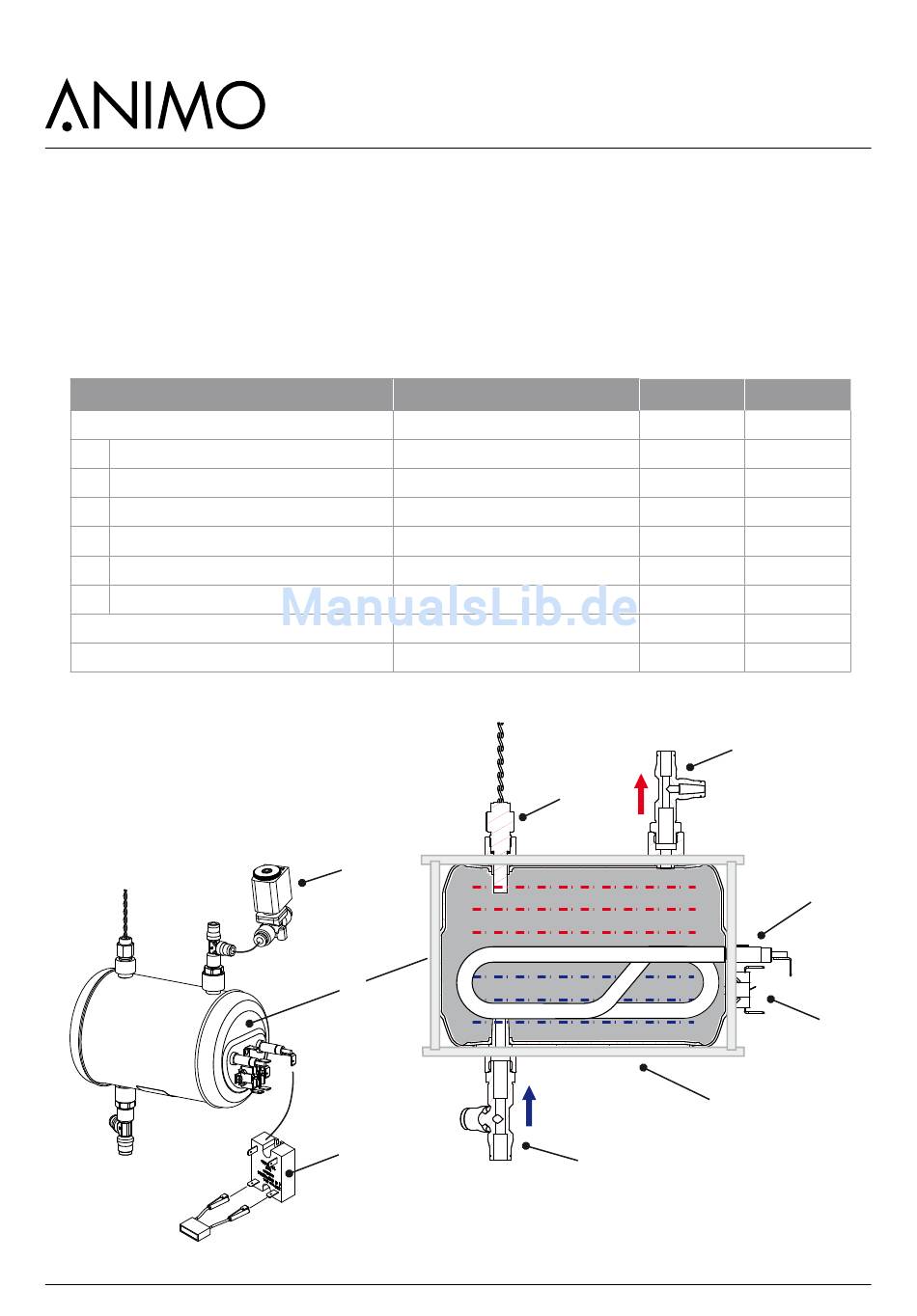

Schalten Sie das Gerät mit dem EIN/AUS-Schalter ein. Das Display leuchtet auf. Wenn der Kessel [1]
leer ist (während Ingebetriebnahme oder nach Ausserbetriebnahme Menü) wird das Inbetriebnahme-
Menü automatisch gestartet und führt Sie das Auffüllen Program durch. Wenn der Kessel gefüllt ist
schaltert das Heizelement [1.3] ein über das Solid State Relais (SSR) [3]. Wenn der NTC Fühler [1.1]
die eingestellte Temperatur misst, wird die Heizung [1.3] ausgeschaltet. Die Isolierung [1.5] verhindert,
das der Boiler abkühlt. Der Kessel wird getestet bei einem Überdruck von 13 Bar (1,3 MPa) und konst-
ruiert für einen Überdruck von 10 bar (1,0 MPa).
Wichtigste Bauteile
1. Boilersystem
1.1 Temperatur Sensor NTC
1.2 Boiler Ausgang
1.3 Boiler & Heizkörper
1.4 Trockenlaufsicherung
1.5 |solation
1.6 Boiler Eingang
2. Dosierventil (3 wege)
3. Solid State Relay (SSR)
Technische Daten
1,1 Liter
100 kΩ/25°C / M12x1
G1/4" x Ø 6mm (2x)
230V 1800W / Art. Nr.
230V 16A / Art. Nr.
G1/4" x Ø 8mm (2x)
Siehe 3.7.1 Dosierventile
12-30Vdc / ~230V 16A
2
1
3
40
OptiBean /OptiBean XL
Art. Nr.
1000530
1000740
1000530
1000736
1000699
02799
1.2
1.1
1.5
1.6
Material
st.st.
st.st.
st.st.
st.st.
st.st.
PEC
st.st.
1.3
1.4
