OptiBean /OptiBean XL

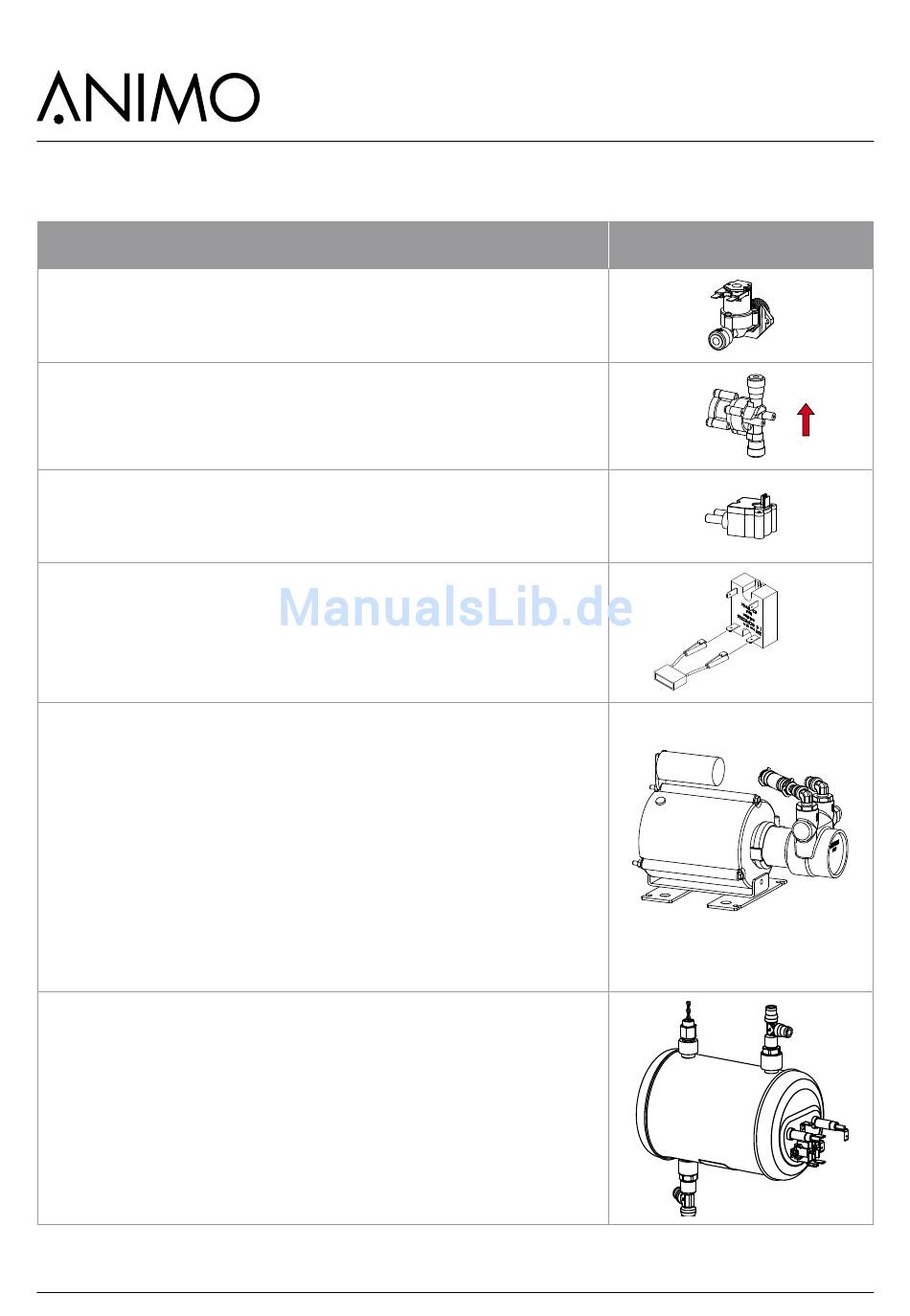

3.2 Komponenten
Komponente
Abbildung
Einlassventil KW1 [1001161]
Öffnet und schließt die Wasserzufuhr, 24Vdc Spülanschluss.
Druckreduzierer DR [1000702]
Reduziert den Wasserleitungsdruck auf 2 bar.
Der Wasserdruck ist nicht einstellbar.
Flowmeter FL [1000530]
Misst die zugeführte Menge Wasser mit Hilfe rotierender Magnete
und einem bi-polaren Schallsensor.
12-30 Vdc
Solid State Relais (SSR) [02799]
SSR
Das Heizelement wird von einem Solid State Relais gesteuert.
230 Vac
Achtung; bitte beachte Polarität 24Vdc Seite.
Pumpe KW2 [1000696]
Rückschlagventil [1000748]
Flügelzellenpumpe, erhöht den Druck bei der Wasserzufuhr auf
einen Espressodruck von 10 bar.
Die rotierenden Flügelzellen erhöhen den ausgehenden Wasser-
druck.
Ein internes Bypass-Ventil pumpt das Wasser im Pumpenhaus
herum, wenn keine Druckabnahme erfolgt.
Siehe Kapitel 5.4 Pumpendruck kontrollieren / einstellen
Druckboiler H2-3 [1000530]
Geschlossener Druckboiler komplett aus Material AISI 316L.
Temperatursensor [1000740]
Gewinde M12x1 / Material AISI 316L / 100kΩ/25°C
Trockenkochsicherung [ 1000736]
Ausschalttemperatur 135°C / 2-polig / manuelles Reset
2015/09 Rev. 1.2
24
