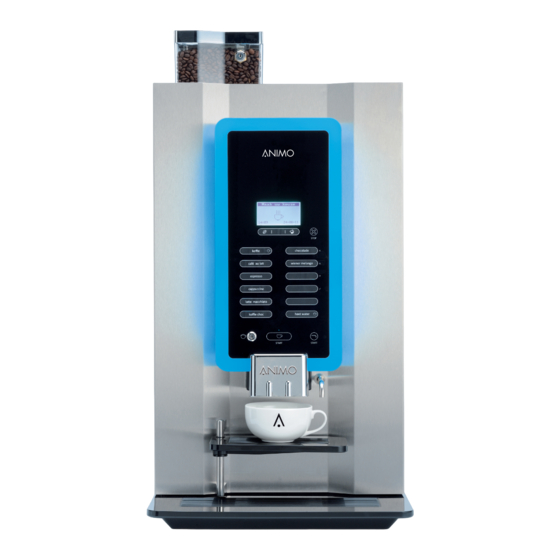

Animo OptiBean Betriebsanleitung

Animo OptiBean Betriebsanleitung

Vorschau ausblenden Andere Handbücher für OptiBean:
Inhaltsverzeichnis

Werbung

/i
gebruiksaanwijzing
betjeningsvejledning
user manual
bruksanvisning
betriebsanleitung
användarmanual
mode d'emploi

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Animo OptiBean

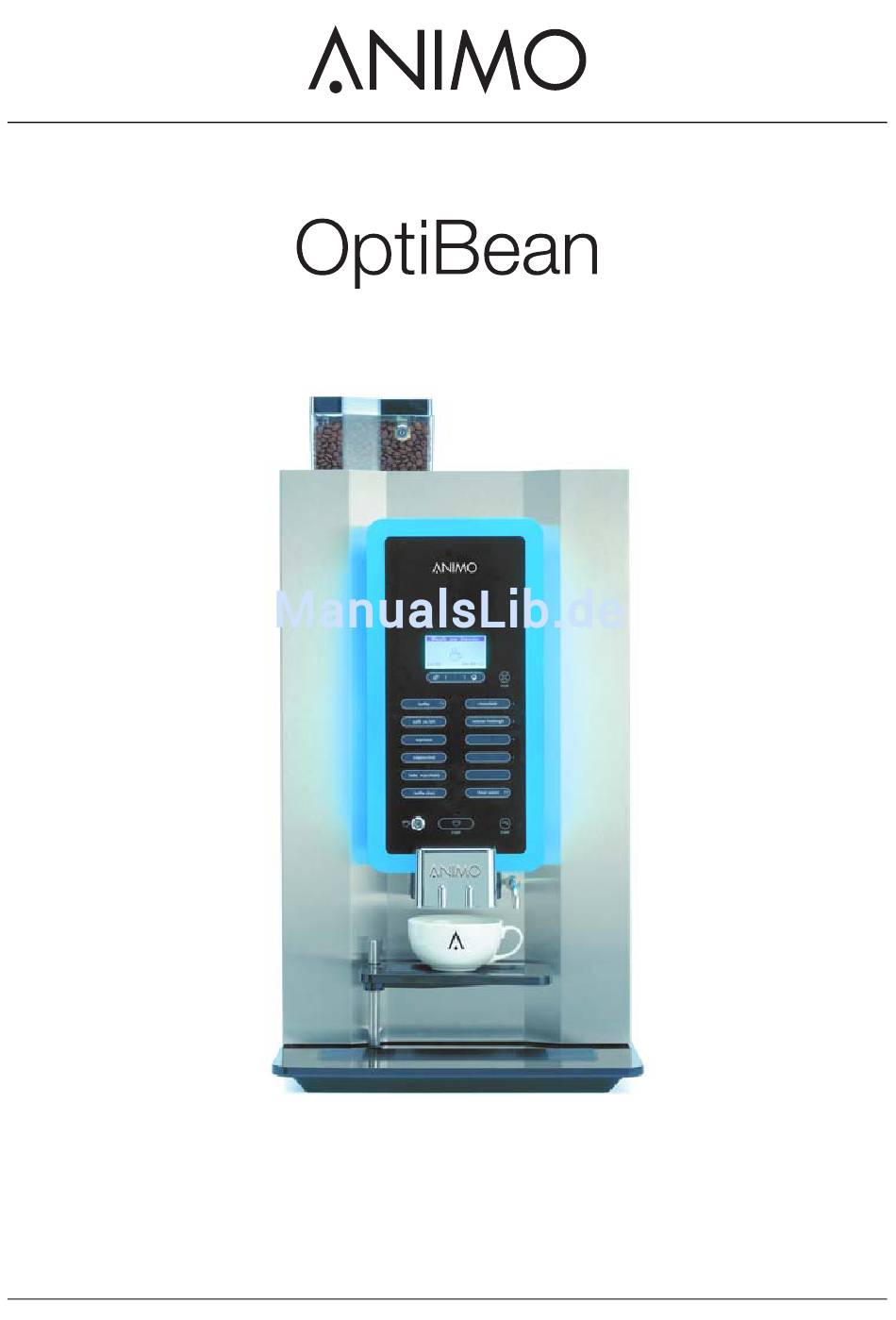

  • Seite 1 gebruiksaanwijzing betjeningsvejledning user manual bruksanvisning betriebsanleitung användarmanual mode d’emploi...
  • Seite 2: Copyright

    Druck, Mikrofilm, elektronisches Medium oder in irgendeiner anderen Form veröffentlicht werden. Dies gilt auch für die entsprechenden Diagramme und/oder Grafiken. Animo behält sich das Recht vor, ohne vorherige oder sofortige Benachrichtigung des Kunden jederzeit Teile zu ändern. Der Inhalt dieses Handbuchs kann ebenfalls ohne vorherige Ankündigung geändert werden.
  • Seite 3: Inhaltsverzeichnis

    OptiBean INHALTSVERZEICHNIS Copyright ..........................89 Sicherheit ..........................91 Wichtige Information ......................91 Warnzeichen ........................91 Bestimmungsgemäßer Gebrauch ..................92 Änderungen ........................93 Sicherheitseinrichtungen ....................93 Vorsichtsmaßnahmen zur Sicherheit ................95 Benutzer ........................... 96 Richtlinien ......................... 97 Garantie ..........................97 1.10 Entsorgung ........................97 1.11 Weitere Hilfe und Information ...................
  • Seite 4: Sicherheit

    OptiBean Sicherheit Wichtige Information Dieses Benutzerhandbuch soll dabei helfen, diese Maschine sicher und effektiv zu bedienen. Dieses Handbuch liefert Informationen über die Installation, Bedienung und Wartung des Geräts. Vergewissern Sie sich vor dem Gebrauch, dass Sie das Handbuch gelesen und verstanden haben.
  • Seite 5: Bestimmungsgemäßer Gebrauch

    OptiBean 1.2.1 Klassifizierung von Sicherheitszeichen Die Sicherheitszeichen sind international anerkannt und werden unten beschrieben. WARNUNG Warnzeichen, dass auf eine Gefahr hinweist. 1.2.2 Warnung, Vorsicht und Hinweis WARNUNG "Warnung" weist auf eine Gefahr hin, die zu Personenverletzungen - auch tödlichen - führen kann.
  • Seite 6: Änderungen

    Richtlinien verletzen. WARNUNG Vergewissern Sie sich, dass der Hauptschalter und der Betriebsschalter frei zugänglich sind. Animo ist stets bereit, die Wertsteigerung seiner Maschinen für die Benutzer durch Änderungen oder Modifikationen zu diskutieren. Siehe "Weitere Hilfe und Information" (p. 97). Sicherheitseinrichtungen 1.5.1...
  • Seite 7 OptiBean 1.5.3 Ein-/Aus-Schalter Mit dem Ein-/Aus-Schalter (A) wird die Maschine ein- und ausgeschaltet. Die Maschine kann immer noch aufgeladen sein, nachdem sie ausgeschaltet wurde. Ziehen Sie den Stecker der Maschine aus der Steckdose, um sicherzustellen, dass sie vollkommen entladen ist.
  • Seite 8: Vorsichtsmaßnahmen Zur Sicherheit

    • Halten Sie sich von bewegenden Teilen fern; • Verwenden Sie nur Animo Ersatzteile. • Verwenden Sie nur von Animo empfohlene Produkte. 1.6.2 Während der Installation • Stellen Sie die Maschine auf einer festen und ebenen Oberfläche auf Arbeitshöhe auf.
  • Seite 9: Während Der Wartung Und Reparatur

    OptiBean 1.6.4 Während der Wartung und Reparatur • Führen Sie die regelmäßige Wartung der Maschine durch. • Tragen Sie bei Ausführung der regelmäßigen Wartung Schutzhandschuhe. • Verlassen Sie die Maschine während der Wartung nicht. • Vergewissern Sie sich, dass Reparaturen nur von geschulten und hierzu berechtigten Personen ausgeführt werden.
  • Seite 10: Personen- Und Lebensmittelhygiene

    1.11 Weitere Hilfe und Information Animo ist bemüht, die Benutzer und Bediener seiner Produkte im höchsten Maß zu unterstützen. Wenden Sie sich an Ihren Händler, um Informationen über Einstellungen, die Wartung und Reparaturarbeiten zu erhalten, die dieses Dokument nicht enthält.
  • Seite 11: Beschreibung

    OptiBean Beschreibung Übersicht 2.1.1 Vorderseite A: Bohnenbehälter B: Bedienfeld C: Auslass D: Tablett E: Tropfschale F: Wasserauslass G: Türschloss H: OptiLight 2015/04 Rev. 2.0...
  • Seite 12 OptiBean 2.1.2 Rückseite A: Lüfter B: Wasseranschluss C: Netzkabel 2015/04 Rev. 2.0...
  • Seite 13 OptiBean 2.1.3 Innen A: Mahlwerk B: Behälter C: Ein-/Aus-Schalter D: Brüher E: Mixer F: Abfallbehälter G: Auslass H: Bedienfeld Reinigung der Maschinenanweisungsaufkleber 2015/04 Rev. 2.0...
  • Seite 14: Funktionsprinzip

    OptiBean Funktionsprinzip 2.2.1 Behälter Die Behälter enthalten die Kaffeebohnen (A) und Instant-Produkte (B). 2.2.2 Mahlwerk Das Mahlwerk (A) mahlt die Kaffeebohnen und leitet das Produkt zum Brüher. 2015/04 Rev. 2.0...
  • Seite 15 OptiBean 2.2.3 Brüher Der Brüher (A) erhält das Produkt vom Mahlwerk. Das Produkt wird nach Hinzufügen von heißem Wasser unter Druck zubereitet. Der Brüher leitet das Produkt an den Auslass und den Reststoff an den Abfallbehälter. 2.2.4 Mixer Der Mixer (A) mischt die Instant-Produkte mit heißem Wasser und leitet das Produkt an den Auslass.
  • Seite 16: Technische Daten

    OptiBean 2.2.5 Auslass Der Auslass (A) leitet das Produkt in die Tasse oder Kanne. Technische Daten 2.3.1 Standardmaschine Posten Spezifikation Maschinenabmessungen 402 x 564 x 790 mm Gewicht: leer/voll 36/40 kg Druck 2-10 bar Wassertemperatur 90 °C Wasserhärte > 5 °dH...
  • Seite 17: Kapazitäten - Kaffee

    OptiBean 2.3.3 Stromverbrauch (nach EVA - EPM-Standard) Posten Spezifikation Erreichen der Betriebstemperatur (HU) 107 Wh Betriebsmodus ohne Spendevorgang (IM) 28,4 Wh/Liter Energiesparmodus (ESM) 6,6 Wh Aufheizen aus Standby (HU-ESM) 81,5 Wh 2.3.4 Kapazitäten - Kaffee Posten Spezifikation Stundenkapazität pro Tasse mit 120 ml...
  • Seite 18: Typenschild

    OptiBean 2.3.9 Typenschild Animo Animo Coffee- and teamakingsystems Coffee- and teamakingsystems ................ / ........... / ........... V 50-60Hz ....W ......V 50-60Hz ....W MADE IN HOLLAND MADE IN HOLLAND A: Modellnummer B: Artikelnummer C: Versorgungsspannung [V]...
  • Seite 19 OptiBean 2.4.2 Symbole Symbol Name Beschreibung Spülen Die Maschine muss gespült werden. Abfallbehälter fehlt Der Abfallbehälter fehlt. Abfallbehälter voll Der Abfallbehälter ist voll. Boiler heizt auf Der Boiler heizt auf. Boilerbefüllung Der Boiler wird befüllt. Tür offen Die Tür der Maschine ist offen.
  • Seite 20: Konfigurationsmenü

    OptiBean Konfigurationsmenü 2.5.1 Hauptmenü Bildschirm Titel Ebene Siehe Haupt Bediener 2.4.1 Freies Spenden Bediener 2.5.2 Bediener 2.5.3 Schaltzeiten Bediener 2.5.4 Rezeptzähler Bediener 2.5.5 Schnellrezept Bediener 2.5.6 Software Bediener 2.5.7 PIN-Code Service 2.5.8 OptiLight Bediener 2.5.9 Kontrast Bediener 2.5.10 2.5.2 Freies Spenden...
  • Seite 21 OptiBean 2.5.5 Rezeptzähler Bildschirm Posten Beschreibung 1.3.0 Rezept 1-12 Zur Anzeige der Anzahl an freien, bereits bezahlten Kannen und Gesamttassen [0-99999 Tassen]. 1.3.1 Rezept insgesamt Zur Anzeige der Gesamtanzahl an freien, bereits bezahlten Kannen und Gesamttassen [0-99999 Tassen]. 1.3.2 Servicezähler Zur Anzeige der Anzahl an Spülvorgängen des Brühers und...
  • Seite 22: Energiesparmodus

    OptiBean Energiesparmodus Die Maschine verbraucht im Energiesparmodus weniger Energie. Die Rezept-Tasten sind noch aktiv und der Boiler kühlt sich in 5 °C-Schritten ab. Nach Auswahl eines Rezepts braucht die Maschine etwas Zeit, um den Boiler zu erhitzen. Beispiel: Drei eingestellte Schaltzeiten 9.00 - 11.00...
  • Seite 23 OptiBean Energiesparmodus ohne Schaltzeiten Wird die Maschine eingeschaltet und kein Spendevorgang findet statt, schaltet sie nach 30 Minuten in den Energiesparmodus. Die Temperatur des Boilers fällt alle 30 Minuten um 5 °C ab. Findet nach 2 Stunden ein Spendevorgang statt, wird die Maschine reaktiviert. Die Maschine verbraucht weniger Energie, wenn kein Spendevorgang stattfindet oder sie eingeschaltet bleibt.
  • Seite 24: Transport & Installation

    OptiBean Transport & Installation Transport 3.1.1 Allgemeines Wenn die Maschine samt Zusatzausrüstung geliefert wird. • Prüfen Sie die Maschine auf mögliche Transportschäden. • Vergewissern Sie sich, dass die Lieferung vollständig ist. Siehe Verkaufs- und Lieferbedingungen. Installation Vorsicht • Verwenden Sie ein Filtersystem mit einem Wasserenthärter, falls das Leitungswasser mit Chlor versetzt oder zu hart ist.
  • Seite 25: Positionierung

    OptiBean 3.2.2 Positionierung Stellen Sie die Maschine auf einer festen und ebenen Oberfläche auf Arbeitshöhe auf. Falls vorhanden, stellen Sie die Maschine auf einen Unterschrank. Vergewissern Sie sich, dass der Bereich links von der Maschine mindestens 11 cm aufweist, damit die Tür geöffnet werden kann.
  • Seite 26: Elektrischer Anschluss

    OptiBean Verbinden Sie die Maschine (A) gegebenenfalls mit dem Schlauch (B) mit dem eigenständigen Pumpensatz (C). Vergewissern Sie sich, dass der Mindestwasserdruck 2 bar (bei 5 l/min Durchflussdruck) nicht unterschreitet. 3.2.4 Elektrischer Anschluss Die Maschine ist mit einem elektrisch geeigneten Stecker ausgerüstet, wie es der Installateur empfiehlt und vorsieht.
  • Seite 27: Aufbringen Der Rezeptstreifen

    OptiBean 3.2.6 Aufbringen der Rezeptstreifen Öffnen Sie die Maschinentür. Entfernen Sie die Schrauben und die Abdeckung (A). Setzen Sie den Rezeptstreifen (B) ein. 3.2.7 Anbringen von Zutatenaufklebern Öffnen Sie die Maschinentür. Platzieren Sie die Aufkleber wie angegeben (A & B).
  • Seite 28: Erstgebrauch Der Maschine

    OptiBean Verwenden Sie die Rezepttasten (B), um durch das Menü zu navigieren. Wählen Sie Uhr, um die Zeit und das Datum einzustellen. Wählen Sie Schaltzeit / Energiesparmodus, um den Modus einzustellen. Wählen Sie OptiLight, um die Farbeinstellung einzustellen. 3.2.9 Erstgebrauch der Maschine Stecken Sie den Stecker der Maschine in eine Steckdose mit Schutzleiter.
  • Seite 29: Arbeitsweise

    OptiBean Arbeitsweise WARNUNG • Untersuchen Sie die Maschine vor der Verwendung auf Schäden. • Tauchen Sie die Maschine nicht in Flüssigkeiten ein und sprühen Sie sie nicht mit einem Schlauch ab. • Verwenden Sie zur Bedienung der Tasten keine scharfen Gegenstände.
  • Seite 30: Übersicht Über Bedienfeld (Innen)

    OptiBean Übersicht über Bedienfeld (Innen) A: Standby-Taste B: Konfigurationsmenü-Taste C: Reinigungstaste D: Spültaste E: Keine Funktion Öffnen der Tür Stecken Sie den Schlüssel in das Türschloss (A). Drehen Sie den Schlüssel und öffnen Sie die Maschinentür. 2015/04 Rev. 2.0...
  • Seite 31: Ein- Und Ausschalten

    OptiBean Ein- und Ausschalten Öffnen Sie die Maschinentür. Drücken Sie auf den Ein-/Aus-Schalter (A), um die Maschine ein- oder auszuschalten. Start der Ausgabe von Tassen Stellen Sie eine Tasse auf die Schale. Drücken Sie auf ein Rezept oder drücken Sie auf die Heißwassertaste.
  • Seite 32: Stoppen Der Ausgabe Von Tassen Oder Kannen

    OptiBean Stoppen der Ausgabe von Tassen oder Kannen Drücken Sie auf die Stopp-Taste. Vorsicht Zielen Sie eine Tasse oder eine Kasse nicht weg. Ein laufender Zyklus muss dennoch erst beendet werden. Füllen des Bohnenbehälters Falls erforderlich, entriegeln Sie den Deckel des Bohnenbehälters.
  • Seite 33: Verwendung Des Münzmechanismus (Optional)

    OptiBean Entfernen Sie den Deckel (C). Füllen Sie den Instant-Behälter. Achten Sie darauf, dass Sie den Instant-Behälter nicht überfüllen. Bringen Sie den Deckel wieder an. Bringen Sie den Behälter wieder auf seinem Fuß an. Vergewissern Sie sich, dass der Behälter mit dem Stift im Loch an seinem Platz einrastet.
  • Seite 34: Wartung

    OptiBean Wartung Reinigungs- und Desinfektionsmittel WARNUNG • Verwenden Sie nur von Animo zugelassene Chemikalien. • Legen Sie keine Maschinenteile mit Ausnahme des Instant-Behälters in die Spülmaschine. • Trocknen Sie den Behälter vor dem Wiedereinbau gründlich ab. Zweck Produkt Anmerkungen Reinigung des Mixers Kaffeeentferner Art.-Nr.
  • Seite 35: Verwendung Des Spülprogramms

    OptiBean 5.2.4 Verwendung des Spülprogramms Öffnen Sie die Maschinentür. Drücken Sie auf die Spültaste (A) auf dem Bedienfeld im Innern der Maschine. Schließen Sie die Maschinentür. Stellen Sie eine Schale (min 1,5 l) unter den Auslass. Folgen Sie den Anweisungen auf der Anzeige.
  • Seite 36: Reinigung Des Brühers

    OptiBean 5.2.6 Reinigung des Brühers Öffnen Sie die Maschinentür. Schalten Sie die Maschine aus. Entfernen und reinigen Sie die Haube (A). Entfernen Sie den Bohnenbehälter. Reinigen Sie die Oberfläche des Brühers mit der Bürste. Bringen Sie die Haube (A) wieder an.
  • Seite 37: Reinigung Des Mixers

    OptiBean 5.2.10 Reinigung des Mixers Drehen Sie den Auslass des Behälters nach oben. Entfernen Sie den Auslassschlauch vom Mixer. Drehen Sie den grünen Befestigungsring (C) gegen den Uhrzeigersinn. Nehmen Sie das Mixergehäuse (B) ab. Ziehen Sie den Mixerlüfter (A) ab.
  • Seite 38 OptiBean 5.2.11 Reinigen Sie den Bohnenbehälter. Schließen Sie die Zufuhr (A) zum Mahlwerk. Nehmen Sie den Bohnenbehälter (B) heraus. Entfernen Sie den Deckel (C). Reinigen und trocknen Sie den Behälter. Reinigen Sie das Mahlwerk (D) mit der Bürste. Bringen Sie den Bohnenbehälter (B) wieder an.
  • Seite 39 OptiBean 5.2.12 Reinigen des Instant-Behälters Öffnen Sie die Maschinentür. Drehen Sie den Auslass des Behälters (A) nach oben. Heben Sie den Behälter vom Fuß und ziehen Sie ihn aus dem Rotor (B) heraus. Entfernen Sie den Deckel (C). Reinigen Sie den Instant-Behälter und seine Teile.
  • Seite 40: Reinigen Des Auslasses

    OptiBean 5.2.13 Reinigen des Auslasses Öffnen Sie die Maschinentür. Entfernen Sie die Vorderseite (A) des Auslasses, während Sie die Zunge hinten an der Vorderseite halten. Nehmen Sie das Auslassgehäuse (B) heraus. Reinigen Sie das Auslassgehäuse. Bringen Sie das Auslassgehäuse wieder an.
  • Seite 41 OptiBean Entfernen Sie das vordere Stück vom Auslassarm (F). Reinigen Sie die Teile. 10 Bringen Sie die Auslassschläuche wieder an. 2015/04 Rev. 2.0...
  • Seite 42: Fehlersuche

    OptiBean Fehlersuche Fehlermeldungen Problem Mögliche Ursache Behebung E3 Befüllungsfehler Der Boiler wird zu langsam Prüfen Sie den Wasserdruck. befüllt. Drehen Sie den Wasserversor- gungshahn ganz auf. Prüfen Sie das Verbindungsrohr auf Knicke. Schalten Sie die Maschine aus und wieder ein.
  • Seite 43: Meldungen Auf Der Anzeige

    OptiBean Problem Mögliche Ursache Behebung E17 MDB-Fehler Keine Kommunikation zwischen Schalten Sie die Maschine aus der Maschine und dem MDB- und wieder ein. Wenden Sie sich Zahlungssystem. an den Händler oder Service- techniker. E18 Mixergruppen-FET-Fehler Brüher oder Mixermotor noch Wenden Sie sich an den Händler aktiv.
  • Seite 44 OptiBean Problem Mögliche Ursache Behebung Boilerheizung außer Betrieb Die Boilertemperatur ist zu nied- Warten Sie, bis die Boilertempe- rig, da zu viel Wasser verwendet ratur den richtigen Wert erreicht wird. hat. Tropfschale voll - außer Die Tropfschale ist voll. Leeren Sie die Tropfschale.
  • Seite 45 OptiBean Störungen Problem Mögliche Ursache Behebung Die Maschine funktioniert Durchgebrannte Sicherung. Prüfen Sie die Sicherungen. nicht. Die Maschine ist ausgeschaltet. Schalten Sie die Maschine ein. Kabel unterbrochen. Prüfen Sie das Netzkabel. Die Maschine reagiert nicht. Die Maschine ist im Standby- Schalten Sie den Standby-Modus Modus.
  • Seite 46 Animo B.V. Dr. A. F. Philipsweg 47 P.O. Box 71 9400 AB Assen The Netherlands Tel: +31 (0) 592 376376 Fax: +31 (0) 592 341751 E-mail: info@animo.nl www.animo.eu 2015/04 Rev. 2.0 1001222...
