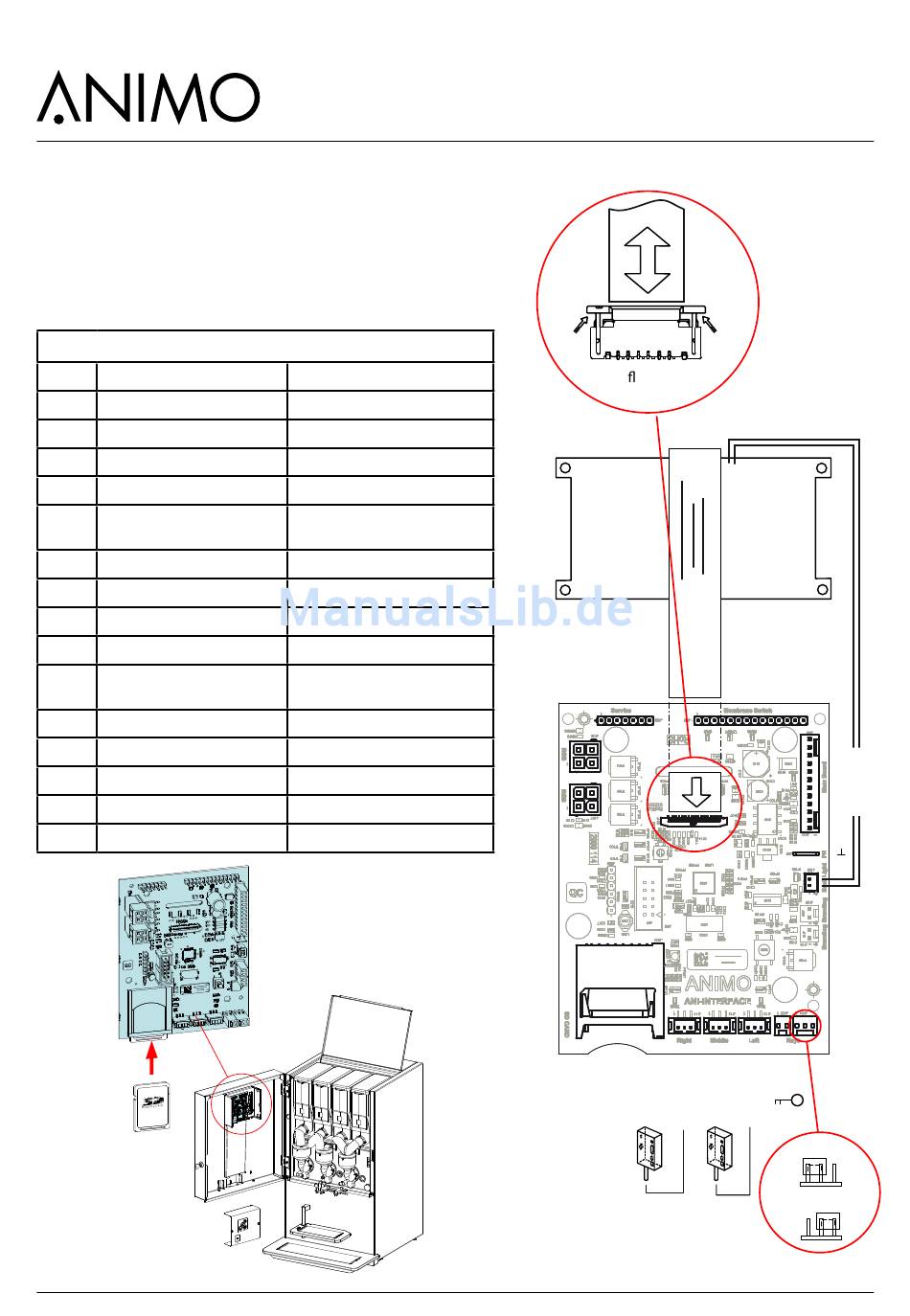

9.2 Schnittstelle / Display
Die Schnittstelle [Art.Nr. 1004066] verbindet alle
Komponenten, die sich in und auf der Tür befinden und
ist über ein Kabel mit der Hauptsteuerung verbunden.
9.2.1 Anschlüsse
Schnittstelle & Display
Konn
J100
Main control
J101
Front membrane panel
J102
Service membrane panel
J103
Key switch
J104
Jumper Position A-B
J105
Display Anschluss
J106
RGB LED
J107
RGB LED
J108
-
J109
Display Hintergrundbe-
leuchtung
J110
-
J112
Tasse Sensor links
J113
Tasse Sensor mitten
J114
Tasse Sensor rechts
J200
SD Kartenhalter
Bemerkungen
A = Tasse Sensor; nein
B = Tasse Sensor; ja
Siehe Ausbauanleitung Abb.
nicht in Gebrauch
nicht in Gebrauch
Kaffee auslauf
Heiss Wasser auslauf
66
Zuerst auf-
Zuerst auf-
schließen!
schließen!
LCD achband
stecker
J102
J105
Service
Display
tasten
J106
RGB
LED
J107
RGB
LED
J200
J114
SD KARTE
Tasse
det.
Rechts
OptiVend NG
Back Light LCD
LCD
J101
Membran-
schalter
J100
Haubt
Platine
J109
Back
Light
LCD
J112
J103
Cup
Key
det.
J104
Links
Jump
A
B
