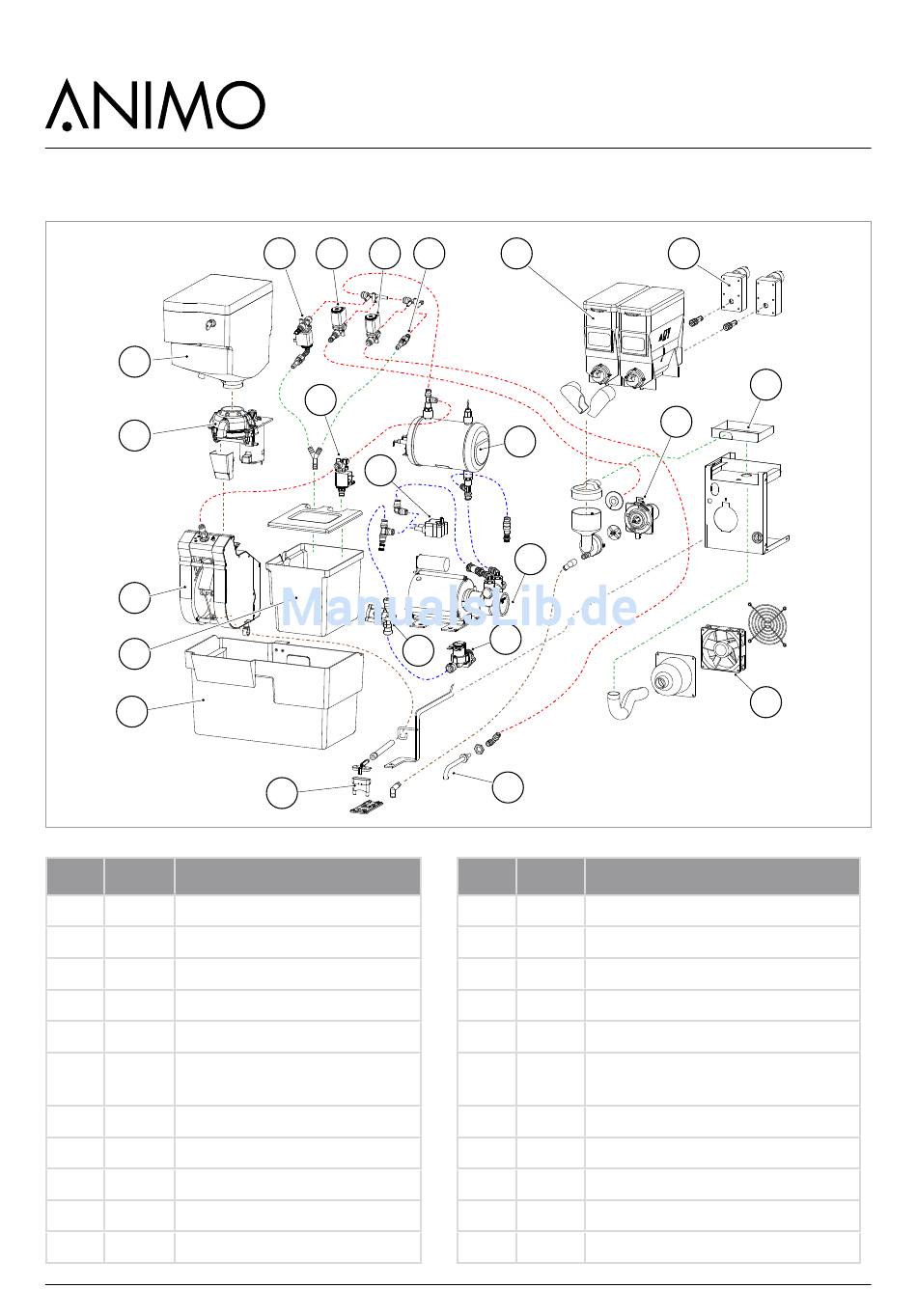

3. GRUNDFUNKTIONEN
5
4
3
2
1
Pos.
Code
Beschreibung
1.
Abfallbehälter Kaffee
2.
Restwasserbehälter
3.
BM1
Espressogruppe
4.
IM1
Kaffeemühle (Mahlwerk)
5.
Behälter Kaffeebohnen
Ventil Expansionswasser +
6.
DV7
Überdruckventil 3 bar
7.
DV2
Ventil Mischersystem
8.
DV4
Heißwasserventil
9.
OPV2
Überdruckventil 12 bar
10.
Instant-Behälter
11.
H2-3
Druckboiler
6
7
8
9
16
15
14
22
20
OptiBean /OptiBean XL
10
11
12
13
21
Pos.
Code
Beschreibung
12.
KW2
Pumpe 10 bar
13.
KW1
Einlassventil
14.
PR
Druckreduzierer 2 bar
15.
FL1
Durchflussmesser
16.
DV1
Ventil Brühsystem
17.
IM2-3
Antriebsmotor Behälter
18.
Absaugkassette Dampfabfuhr
19.
MM2
Mischsystem
20.
Ventilator
21.
Heißwasserauslass
22.
Kaffee / Getränkeauslass
17
18
19
20
